System powietrzno-spalinowy Viessmann – realizacja we Wrocławiu

Ostatnia aktualizacja: 31 sierpnia 2026

System odprowadzania spalin nie jest dodatkiem do kotła, lecz jednym z elementów decydujących o jego prawidłowej i bezpiecznej pracy. Dla urządzeń takich jak gazowe kotły kondensacyjne Viessmann musi on jednocześnie zapewnić usuwanie spalin oraz doprowadzenie powietrza potrzebnego do spalania gazu.

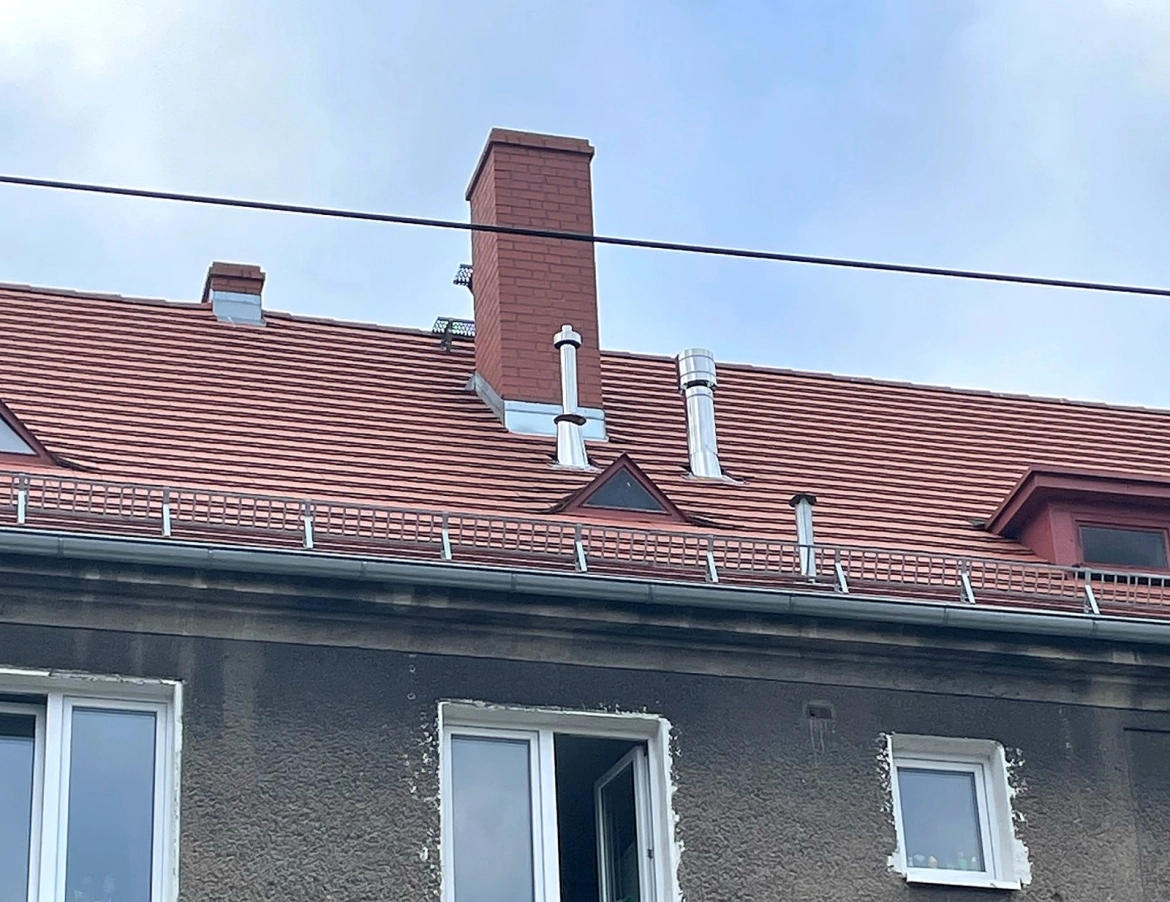

Na fotografii przedstawiono zewnętrzny fragment instalacji wykonanej przez 3E-HEATING we Wrocławiu. Widoczne ponad dachem zakończenie jest tylko ostatnim elementem całego systemu. Najważniejsze pozostaje to, czego na zdjęciu nie widać: prawidłowy dobór rozwiązania, przebieg przewodów, szczelność połączeń oraz zgodność z wymaganiami konkretnego kotła.

Nowoczesny kocioł kondensacyjny z zamkniętą komorą spalania nie musi pobierać powietrza potrzebnego do spalania bezpośrednio z pomieszczenia. Odpowiednio dobrany system doprowadza je z zewnątrz budynku, a jednocześnie odprowadza spaliny poza jego wnętrze.

W zależności od urządzenia, budynku i wybranej trasy stosuje się rozwiązania koncentryczne, określane również jako „rura w rurze”, albo systemy z rozdzielonym doprowadzeniem powietrza i odprowadzeniem spalin. Właściwy wariant powinien wynikać z dokumentacji technicznej kotła i oceny warunków panujących w budynku.

System musi prawidłowo realizować dwie funkcje:

Nie wystarczy więc podłączyć kotła do przewodu, który akurat znajduje się w budynku. Całość musi być dopasowana do urządzenia i sposobu prowadzenia instalacji.

Dobór systemu powietrzno-spalinowego rozpoczyna się przed montażem kotła. Najpierw trzeba ustalić, którędy zostanie poprowadzony przewód oraz czy można wykorzystać istniejący komin lub szacht instalacyjny.

Przed rozpoczęciem prac należy sprawdzić między innymi:

Każde kolano i każda zmiana kierunku wpływają na opory przepływu. Dlatego systemu nie dobiera się wyłącznie na podstawie średnicy przyłącza. Należy również uwzględnić dopuszczalną długość obliczeniową określoną dla konkretnego urządzenia i konfiguracji przewodów.

Spaliny z kotła kondensacyjnego mają niższą temperaturę niż spaliny z tradycyjnych urządzeń grzewczych. W instalacji występuje również kondensat, dlatego przewody, uszczelnienia i połączenia muszą być przeznaczone do współpracy z techniką kondensacyjną.

Nieszczelność, niewłaściwie złożone połączenie albo zastosowanie przypadkowych elementów mogą zakłócić pracę urządzenia. System powinien być kompletnym, wzajemnie dopasowanym rozwiązaniem, a nie zestawem części dobranych jedynie według zbliżonych wymiarów.

Podczas montażu zwracamy uwagę na:

Po wykonaniu instalacji nie ocenia się jej wyłącznie wzrokowo. Prawidłowość działania układu należy potwierdzić podczas uruchomienia i kontroli pracy urządzenia.

W wielu modernizowanych budynkach istniejący komin można wykorzystać jako przestrzeń do poprowadzenia nowego systemu przeznaczonego do kotła kondensacyjnego. Nie oznacza to jednak automatycznego podłączenia nowego urządzenia do starego przewodu.

Najpierw trzeba ocenić stan techniczny komina, jego przebieg, dostępne wymiary oraz możliwość prawidłowego wprowadzenia odpowiedniego przewodu. Dopiero na tej podstawie można określić, czy istniejący szacht nadaje się do wykorzystania.

Podczas modernizacji mogą wystąpić przeszkody, takie jak:

Dlatego ocena komina powinna poprzedzać ostateczny wybór trasy i elementów systemu.

Widoczna na zdjęciu część instalacji odpowiada za bezpieczne wyprowadzenie systemu ponad dach. Jej położenia nie wybiera się wyłącznie według wygody montażu albo wyglądu elewacji.

Trzeba uwzględnić konstrukcję dachu, jego pokrycie, sąsiednie elementy budynku oraz wymagania dotyczące miejsca zakończenia przewodu. Istotne jest również trwałe i szczelne wykonanie przejścia przez połać dachową.

Nawet prawidłowo wyglądająca część ponad dachem nie gwarantuje właściwego działania instalacji. O efekcie decyduje cały układ — od przyłącza kotła aż do zakończenia przewodu.

Projektując trasę, należy ograniczać niepotrzebne zmiany kierunku, zachować wymagane warunki montażu oraz przewidzieć możliwość późniejszej kontroli. Instalacja powinna działać prawidłowo nie tylko w dniu uruchomienia, ale również podczas wieloletniej eksploatacji urządzenia.

Problemy mogą wynikać nie z samego kotła, lecz z nieprawidłowo dobranej albo wykonanej drogi powietrza i spalin. Do typowych błędów należą:

Dobrze wykonana instalacja pozostaje uporządkowana, szczelna i dostępna do kontroli. Nie powinna wymagać improwizowanych przeróbek podczas uruchomienia kotła.

Przedstawiona realizacja pokazuje element instalacji, który często pozostaje poza uwagą użytkownika. Na co dzień widoczny jest kocioł i jego sterownik, natomiast droga powietrza oraz spalin przebiega w znacznej części poza pomieszczeniem.

Zakres odpowiedzialnego wykonania obejmuje jednak cały system:

Dzięki temu kocioł może pracować w warunkach przewidzianych przez producenta, a użytkownik otrzymuje kompletne rozwiązanie grzewcze, a nie tylko zamontowane urządzenie.

Kocioł z zamkniętą komorą spalania może pobierać powietrze z zewnątrz za pośrednictwem odpowiedniego systemu. Nie oznacza to jednak, że można pominąć wymagania dotyczące wentylacji pomieszczenia.

Nie. Konieczna jest wcześniejsza ocena jego stanu, wymiarów i przebiegu. Często istniejący komin służy jako szacht dla nowego przewodu, ale rozwiązanie trzeba dobrać indywidualnie.

Nie. Średnica, długość i konfiguracja systemu muszą odpowiadać dokumentacji konkretnego kotła. Samowolna zmiana parametrów nie jest sposobem na poprawę działania instalacji.

Zmiana kierunku zwiększa opory przepływu, dlatego kolana uwzględnia się przy określaniu dopuszczalnej konfiguracji. Dokładne wartości zależą od modelu kotła i zastosowanego systemu.

Prace powinien wykonywać instalator posiadający odpowiednią wiedzę, stosujący elementy przeznaczone do danego urządzenia i przestrzegający dokumentacji producenta oraz obowiązujących przepisów.

Prawidłowo wykonany system powietrzno-spalinowy jest niezbędny dla bezpiecznej i stabilnej pracy kotła kondensacyjnego. Musi być dobrany do urządzenia, warunków budynku oraz całej planowanej trasy — od przyłącza kotła aż po zakończenie ponad dachem.

W realizacjach 3E-HEATING we Wrocławiu analizujemy nie tylko miejsce ustawienia kotła, lecz także wszystkie elementy potrzebne do jego prawidłowej późniejszej eksploatacji. Dzięki temu instalacja jest rozwiązaniem kompletnym, przygotowanym do uruchomienia, kontroli i serwisowania.
