VIESSMANN · VITOCAL 200-A INTELLIGENT ENERGY
Co wyróżnia wersję Modular?
Modular to konfiguracja monoblokowej pompy ciepła R290 do instalacji z oddzielnym buforem c.o. Wisząca jednostka wewnętrzna łączy sterowanie z hydrauliką, a zbiorniki i wyposażenie obiegów dobieramy do konkretnego domu.
- Oddzielny bufor c.o.
- Pojemność i sposób podłączenia dopasowane do instalacji.
- Kilka obiegów grzewczych
- Rozwiązanie m.in. do układów łączących grzejniki i ogrzewanie podłogowe.
- Osobny zasobnik c.w.u.
- Dobierany do zapotrzebowania domowników na ciepłą wodę.
Dobór i montaż: Wrocław i okolice.
Dla kogo jest wersja Modular?
Modular warto rozważyć, gdy układ ogrzewania wymaga oddzielnego bufora i rozdziału na kilka obiegów. Dotyczy to zarówno modernizacji istniejącej instalacji, jak i nowego domu z rozbudowaną hydrauliką.
Modernizacja domu z grzejnikami
Sprawdzamy straty ciepła budynku, wymaganą temperaturę zasilania i stan instalacji. Oceniamy, które urządzenia można wykorzystać ponownie oraz jaki bufor i wyposażenie będą potrzebne do współpracy z pompą ciepła.
Grzejniki i ogrzewanie podłogowe
Odbiorniki mogą wymagać różnych temperatur wody. Dobieramy obiegi, mieszacze, pompy i sterowanie tak, aby każda część instalacji otrzymywała odpowiednie parametry zasilania.
Bufor jako część projektu instalacji
Konfiguracja Modular jest przewidziana do współpracy z zewnętrznym buforem wody grzewczej. Jego pojemność i sposób włączenia ustalamy na podstawie schematu, wymaganych przepływów oraz pracy obiegów. Sama powierzchnia domu nie wystarcza do prawidłowego doboru.
Wyposażenie i hydraulika Modular

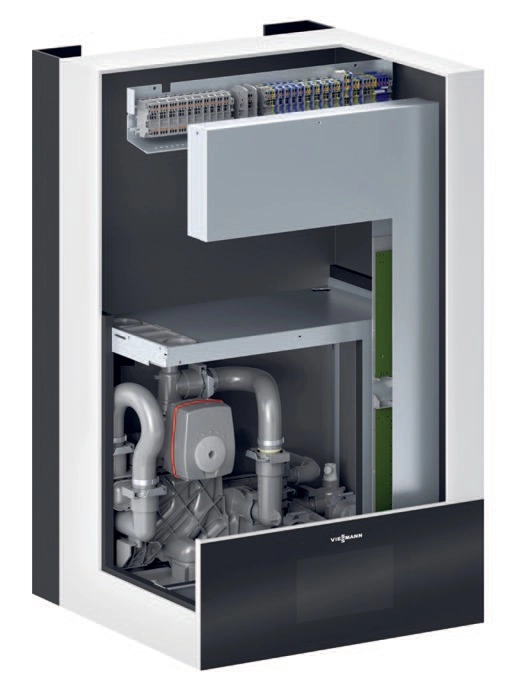

Jednostka wewnętrzna IDU Modular
- Zawór 3-drogowy przełączający c.o./c.w.u. oraz grupa bezpieczeństwa po stronie c.o., z zaworem bezpieczeństwa i automatycznym odpowietrznikiem.
- Regulator Viessmann One Base Intelligence do pracy pogodowej i dotykowy ekran 7 cali. Łączność Wi-Fi lub LAN umożliwia korzystanie z aplikacji ViCare po połączeniu z internetem i konfiguracji.
- Obsługa jednego obiegu bez mieszacza i do trzech obiegów z mieszaczami. Obiegi z mieszaczami wymagają odpowiedniego wyposażenia dodatkowego.

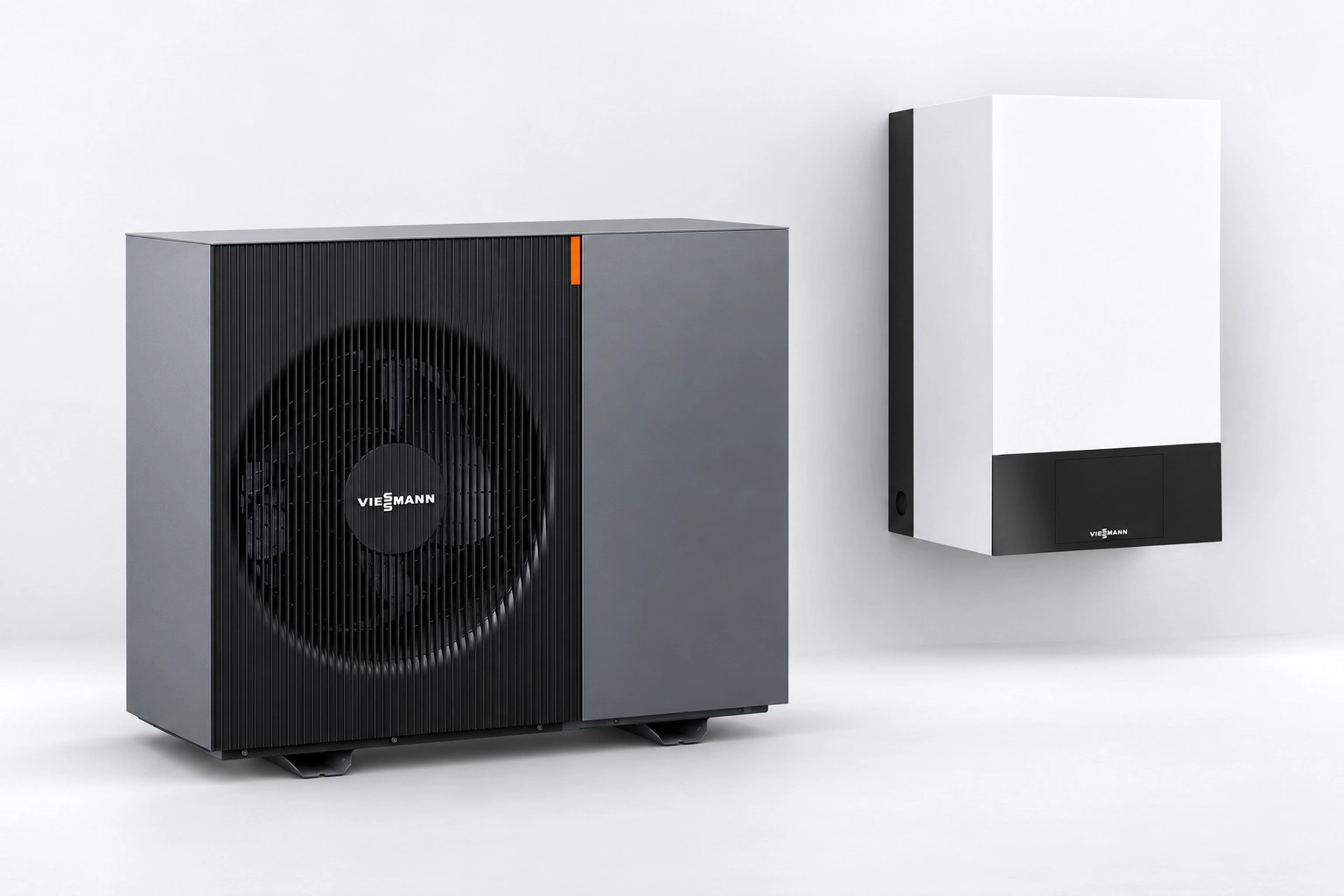

Jednostka zewnętrzna Vitocal 200-A
- Monoblokowy obieg chłodniczy z czynnikiem R290 znajduje się w jednostce zewnętrznej. Wewnętrzny moduł Modular zawiera hydraulikę i sterowanie.
- Pompa obiegowa, separator gazu i przepływowy podgrzewacz elektryczny 6,4 kW (2 × 3,2 kW) są zintegrowane w jednostce zewnętrznej. Podgrzewacz pełni funkcję szczytowego źródła ciepła.
- Ogrzewanie, przygotowanie c.w.u. i aktywne chłodzenie w odpowiednio wyposażonej instalacji. Chłodzenie wymaga właściwych odbiorników i ochrony przed kondensacją.
Bufor i zasobnik ciepłej wody
- Bufor c.o. zawiera wodę instalacji grzewczej. Jest osobnym elementem układu z jednostką Modular.
- Zasobnik c.w.u. służy do przygotowania ciepłej wody do kąpieli i kuchni. Dobieramy jego pojemność i wymiennik do potrzeb domowników oraz pompy ciepła.
- Oba zbiorniki mogą być dostarczone w wybranym pakiecie producenta albo dobrane indywidualnie do projektu.
Modular i Comfort różnią się hydrauliką. Wersja Modular współpracuje z oddzielnym buforem. Hydro AutoControl i wewnętrzny bufor c.o. 16 l są cechami konfiguracji Comfort.
Moc i dobór Vitocal 200-A Modular
Modular współpracuje z jednostkami zewnętrznymi w wielkościach 06, 08, 10 i 12. Oznaczenia modeli nie określają stałej mocy. Dostępna moc cieplna zmienia się wraz z temperaturą powietrza i temperaturą wody grzewczej.
| Parametr / warunki | 06 | 08 | 10 | 12 |
|---|---|---|---|---|
| Maks. moc cieplna A7/W35 [kW] | 7,3 | 8,3 | 12,4 | 12,8 |
| Maks. moc cieplna A2/W35 [kW] | 5,8 | 6,8 | 9,8 | 10,5 |
| Maks. moc cieplna A−7/W35 [kW] | 5,5 | 6,8 | 8,7 | 9,7 |
| SCOP — W35 | 5,13 | 5,13 | 5,28 | 5,18 |
| SCOP — W55 | 3,85 | 3,90 | 3,95 | 3,95 |
Tabelę można przesunąć w bok.
Moc maksymalna: EN 14511, różnica temperatur wody ΔT = 5 K. SCOP: EN 14825, klimat umiarkowany; zastosowanie niskotemperaturowe W35 i średniotemperaturowe W55.
Jak odczytywać parametry przy doborze?
A7/W35 oznacza powietrze zewnętrzne +7°C i wodę na zasilaniu 35°C. A−7/W35 opisuje pracę przy −7°C na zewnątrz i zasilaniu 35°C. Przy doborze do grzejników sprawdzamy także wydajność dla temperatury wody wymaganej przez konkretną instalację.
SCOP to sezonowy współczynnik efektywności wyznaczony w warunkach normowych. Służy do porównywania urządzeń przy tym samym klimacie i zastosowaniu temperaturowym. Wynik rzeczywistej instalacji zależy m.in. od budynku, regulacji i temperatur pracy.
Dobór obejmuje cały układ: obliczone straty ciepła budynku, moc pompy w warunkach zimowych, pojemność bufora, obiegi grzewcze i zapotrzebowanie na ciepłą wodę.
Źródło danych: Cennik instalatora Viessmann, aktualizacja 30.09.2026, strony 78–80 pliku PDF.
Co obejmuje zestaw, a co dobieramy osobno?
Modular występuje jako zestaw urządzeń oraz w pakietach z buforem i zasobnikiem c.w.u. Dokładny zakres dostawy określamy w wycenie, wraz z osprzętem potrzebnym w danym budynku.
Zestaw z jednostką Modular
- Jednostka zewnętrzna Vitocal 200-A intelligent energy, jednostka wewnętrzna IDU Modular i moduł obsługowy.
- Dwa zawory G 1¼ do płukania, napełniania i odpowietrzania instalacji.
- Zawór kulowy z filtrem magnetycznym albo separator zanieczyszczeń — zależnie od wybranego zestawu.
Pakiet z Vitocell Modular 100-VE
Zestaw zbiorników obejmuje zasobnik c.w.u. Vitocell 100-V, typ CVWC, oraz bufor c.o. Vitocell 100-E, typ MSCA, 75 l, przeznaczony do montażu na zasobniku.
| Wielkość ODU | Zasobnik c.w.u. |
|---|---|
| 06 i 08 | 200 l |
| 10 i 12 | 250 l |
Pakiet obejmuje także czujniki temperatury c.w.u. i bufora oraz separator zanieczyszczeń.
Pakiet z oddzielnym buforem BWS-100
Obejmuje zasobnik c.w.u. Vitocell 100-V, typ CVWC, oraz bufor c.o. BWS-100 o pojemności 120 l. Rozmieszczenie zbiorników planujemy z uwzględnieniem miejsca na przyłącza i obsługę.
| Wielkość ODU | Zasobnik c.w.u. |
|---|---|
| 06 i 08 | 200 l |
| 10 i 12 | 250 l |
Pakiet obejmuje także czujniki temperatury c.w.u. i bufora oraz separator zanieczyszczeń.
Vitocell Modular to nazwa zestawu zbiorników. IDU Modular jest jednostką wewnętrzną pompy ciepła. Powyższe pojemności dotyczą wskazanych pakietów; przy indywidualnej kompletacji dobieramy zbiorniki do potrzeb instalacji i domowników.
Wyposażenie dopasowane do instalacji
Dobieramy m.in. wyposażenie obiegów z mieszaczami, czujniki i automatykę, opcjonalną konsolę przyłączeniową, armaturę, przewody i izolację. Ustalamy również posadowienie jednostki zewnętrznej, odprowadzenie kondensatu oraz zakres podłączenia elektrycznego.
Modular a Comfort — którą konfigurację wybrać?
Oba warianty korzystają z jednostek zewnętrznych tej samej rodziny. O wyborze decydują przede wszystkim hydraulika budynku, liczba obiegów i sposób magazynowania wody grzewczej.
Porównaj pięć konfiguracji Vitocal 200-A intelligent energy.
| Cecha | Modular | Comfort |
|---|---|---|
| Hydraulika | Zawór 3-drogowy c.o./c.w.u. i współpraca z oddzielnym buforem c.o. | Hydro AutoControl z zaworem 4/3-drogowym i wewnętrznym buforem c.o. 16 l. |
| Typowy punkt wyjścia do doboru | Kilka obiegów grzewczych i zewnętrzny bufor. | Jeden obieg bez mieszacza; możliwość pracy bez dodatkowego bufora po spełnieniu wymagań producenta. |
| Ciepła woda użytkowa | Oddzielny zasobnik dobierany do potrzeb. | Oddzielny zasobnik dobierany do potrzeb. |
Tabelę można przesunąć w bok.
Przed wyborem porównujemy schematy obu rozwiązań dla konkretnego domu. Podobny wygląd obudowy jednostek wewnętrznych nie oznacza jednakowego wyposażenia.
Pytania o Vitocal 200-A Modular
Czy Modular ma bufor wbudowany w jednostkę wewnętrzną?
Modular jest przewidziany do pracy z oddzielnym buforem c.o., dobieranym do instalacji. Wewnętrzny bufor 16 l występujący w wersji Comfort nie stanowi wyposażenia IDU Modular.
Ile obiegów grzewczych może obsługiwać Modular?
Automatyka obsługuje jeden obieg bez mieszacza oraz do trzech obiegów z mieszaczami, a także przygotowanie c.w.u. Do obiegów z mieszaczami trzeba dobrać odpowiednie pompy, armaturę i wyposażenie sterujące; nie są one automatycznie zawarte w podstawowym zestawie.
Czy można wykorzystać istniejący bufor i zasobnik c.w.u.?
Możliwość ich pozostawienia oceniamy indywidualnie. Dla bufora sprawdzamy m.in. pojemność, przyłącza i schemat podłączenia. Dla zasobnika c.w.u. — także parametry wymiennika, stan techniczny oraz zgodność czujnika i sterowania z nowym układem.
Ile miejsca potrzeba na jednostkę wewnętrzną Modular?
Obudowa ma wymiary 450 × 750 × 450 mm (szerokość × wysokość × głębokość). Dodatkowo trzeba zaplanować przyłącza, wymagane odstępy montażowe i serwisowe oraz miejsce na bufor c.o. i zasobnik c.w.u.
Materiały techniczne Vitocal 200-A Modular
Polskie materiały producenta opisują rodzinę Vitocal 200-A intelligent energy oraz jednostki wewnętrzne, w tym wersję Modular.
Vitocal 200-A intelligent energy — broszura
Przegląd funkcji i konfiguracji rodziny pomp ciepła. Wydanie 07/2026.
Pobierz broszurę (PDF, 4,2 MB)TopTechnik — jednostki wewnętrzne intelligent energy
Budowa, wyposażenie i przykładowa hydraulika IDU Modular. Prezentacja jednostki na stronie 4, schemat instalacji na stronie 9 pliku PDF.
Pobierz TopTechnik (PDF, 6,6 MB)Vitocal 200-A Modular — dobór i montaż we Wrocławiu
W 3E-HEATING dobieramy pompę ciepła, bufor, zasobnik c.w.u. i wyposażenie obiegów do parametrów budynku. Obsługujemy Wrocław i miejscowości w promieniu około 40 km.
W zapytaniu podaj miejscowość, powierzchnię ogrzewaną, rodzaj grzejników lub ogrzewania podłogowego i liczbę domowników. Przy modernizacji przydadzą się również zdjęcia kotłowni oraz oznaczenia istniejących zbiorników.
