Hybrydowa instalacja Viessmann w Krynicznie

Autor: mgr inż. Zbigniew Jachowicz

Data opracowania: 23.06.2026r.

Jedną z bardziej rozbudowanych realizacji wykonanych przez 3E-HEATING w 2024 roku był kompletny system instalacyjny w nowym domu jednorodzinnym w Krynicznie. Inwestycja obejmowała nie tylko montaż źródeł ciepła, ale również zaprojektowanie i wykonanie całej instalacji grzewczej, wodnej, kanalizacyjnej oraz gazowej.

Budynek został wybudowany w 2023 roku. Ma dwie kondygnacje, około 180 m² powierzchni użytkowej i około 220 m² łącznej powierzchni objętej ogrzewaniem. Dom wykonano w nowoczesnym standardzie energetycznym, z bardzo dobrą izolacją cieplną. Całość została ogrzana niskotemperaturowo – wyłącznie za pomocą ogrzewania podłogowego.

Podstawowym założeniem projektu było stworzenie systemu efektywnego, komfortowego i bezpiecznego. Z tego względu zastosowaliśmy rozwiązanie hybrydowe, łączące powietrzną pompę ciepła z kondensacyjnym kotłem gazowym. Oba urządzenia współpracują w ramach jednej instalacji, a ich pracą zarządza odpowiednio skonfigurowana automatyka.

Głównym źródłem ciepła w budynku jest pompa ciepła Viessmann Vitocal 100-S B06 o mocy 6 kW. Urządzenie odpowiada za pokrywanie podstawowego zapotrzebowania domu na energię cieplną i pracuje jako źródło priorytetowe przez większą część sezonu grzewczego.

Pompa została dobrana na podstawie obliczeń oraz projektu instalacji. Nie kierowaliśmy się wyłącznie powierzchnią budynku, lecz całym jego bilansem cieplnym, standardem izolacji, układem pomieszczeń, sposobem użytkowania oraz parametrami ogrzewania podłogowego.

Jednostkę zewnętrzną ustawiono przy garażu. Z jednostką wewnętrzną połączono ją przewodami o długości około 6 metrów. Ważnym elementem wykonania było także prawidłowe odprowadzenie wody powstającej podczas odszraniania pompy ciepła. Skropliny zostały skierowane do chłonnego gruntu, a tackę ociekową i przewód odpływowy zabezpieczono dodatkowym kablem grzewczym. Ogranicza to ryzyko zamarznięcia odpływu w czasie ujemnych temperatur.

Drugim źródłem ciepła jest kondensacyjny kocioł gazowy Viessmann Vitodens 100-W o zakresie mocy od 3,2 do 19 kW. Istniejące przyłącze gazowe umożliwiło stworzenie układu hybrydowego bez konieczności rezygnowania z dostępnego nośnika energii.

Kocioł nie zastępuje pompy ciepła podczas jej normalnej pracy. Jego zadaniem jest wspomaganie instalacji w okresach większego zapotrzebowania na moc, szczególnie podczas najzimniejszych dni.

Przy temperaturze zewnętrznej wynoszącej około –5°C do pracy pompy może dołączyć kocioł gazowy. Nie jest to jednak niezmienny punkt biwalentny. Próg współpracy obu urządzeń może zostać skorygowany podczas regulacji systemu i dopasowany do rzeczywistych warunków eksploatacyjnych.

Takie rozwiązanie zapewnia rezerwę mocy bez konieczności przewymiarowania samej pompy ciepła. Przez większość sezonu podstawowe zadanie realizuje Vitocal 100-S, natomiast Vitodens 100-W pozostaje gotowy do wspomagania instalacji, gdy zapotrzebowanie budynku wzrasta.

Kocioł uczestniczy również w przygotowaniu ciepłej wody użytkowej. Dzięki temu instalacja nie jest uzależniona od jednego urządzenia, a mieszkańcy mają do dyspozycji kilka sposobów zapewnienia komfortu cieplnego i dostępu do ciepłej wody.

W całym budynku wykonaliśmy ogrzewanie podłogowe. Brak grzejników pozwala instalacji pracować na niskich parametrach, odpowiednich dla pompy ciepła i kotła kondensacyjnego.

Parter i piętro tworzą dwa niezależne obiegi grzewcze. Każdy z nich wyposażono we własny rozdzielacz i niezależną grupę pompową. Umożliwia to oddzielną regulację obu kondygnacji oraz – gdy wymagają tego warunki – ich pracę z różnymi parametrami.

Sterowanie instalacją opiera się przede wszystkim na krzywej grzewczej. Temperatura wody kierowanej do podłogówki jest dostosowywana do temperatury panującej na zewnątrz. W trzech wybranych pomieszczeniach zastosowano dodatkowe termostaty, pozwalające na lokalną korektę temperatury.

Układ został wykonany zgodnie z projektem, a przepływy, parametry pracy oraz współpraca poszczególnych elementów zostały ustawione podczas uruchomienia i regulacji instalacji.

W instalacji zastosowaliśmy zbiornik buforowy centralnego ogrzewania o pojemności 200 litrów.

Bufor pełni w tym układzie kilka funkcji. Zwiększa pojemność wodną instalacji, stabilizuje przepływy, wspiera prawidłową współpracę dwóch źródeł ciepła i pomaga rozdzielić hydraulicznie część źródłową od dwóch obiegów ogrzewania podłogowego.

W rozbudowanych układach hybrydowych sam dobór pompy ciepła i kotła nie wystarcza. Równie istotne jest prawidłowe zaprojektowanie hydrauliki, armatury, przepływów i sposobu sterowania. Dopiero wtedy wszystkie urządzenia mogą pracować jako jeden system.

Instalację wyposażono w kompletną armaturę zabezpieczającą i regulacyjną, w tym filtry magnetyczne oraz separatory zanieczyszczeń. Elementy te chronią wymienniki, pompy obiegowe i pozostałe podzespoły przed zanieczyszczeniami mogącymi znajdować się w wodzie instalacyjnej.

Ciepła woda użytkowa jest magazynowana w zasobniku o pojemności 300 litrów. Jego wielkość dobrano nie tylko do bieżącego sposobu użytkowania domu, ale również do planów mieszkańców.

Obecnie w budynku mieszkają dwie osoby, jednak dom został przygotowany z myślą o przyszłym powiększeniu rodziny. Instalacja ma obsługiwać dwie łazienki i zapewniać odpowiedni zapas ciepłej wody również wtedy, gdy liczba domowników wzrośnie.

Zastosowanie większego zasobnika pozwoliło uniknąć sytuacji, w której po kilku latach konieczna byłaby kosztowna przebudowa części instalacji. System został zaplanowany rozwojowo, z uwzględnieniem nie tylko stanu obecnego, lecz także przewidywanego sposobu użytkowania domu.

Wykonana została również cyrkulacja ciepłej wody. Dzięki niej po odkręceniu kranu ciepła woda jest dostępna szybciej, bez konieczności długiego oczekiwania na jej dopłynięcie z pomieszczenia technicznego.

Zasobnik wyposażono dodatkowo w grzałkę elektryczną o mocy 2,2 kW. Stanowi ona awaryjne zabezpieczenie przygotowania ciepłej wody w sytuacji, w której nie byłoby możliwości wykorzystania ani pompy ciepła, ani gazu. Dla ogrzewania budynku przewidziano dwa współpracujące źródła, natomiast w obszarze przygotowania c.w.u. system otrzymał jeszcze dodatkową rezerwę elektryczną.

Istotnym elementem realizacji jest zmiękczacz wody Aquastilla 25, obsługujący cały budynek.

Przed uzdatnieniem twardość wody wynosiła około 22°dH. Wodę przeznaczoną do napełnienia instalacji grzewczej przygotowano do twardości nieprzekraczającej około 3°dH, natomiast zmiękczacz dla instalacji użytkowej ustawiono na poziomie około 5°dH.

Odpowiednio przygotowana woda ogranicza osadzanie się kamienia w zasobniku, przewodach, armaturze, bateriach i urządzeniach domowych. Ma to znaczenie zarówno dla trwałości wyposażenia, jak i dla komfortu codziennego korzystania z instalacji.

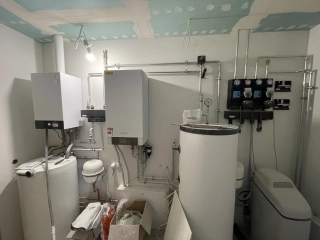

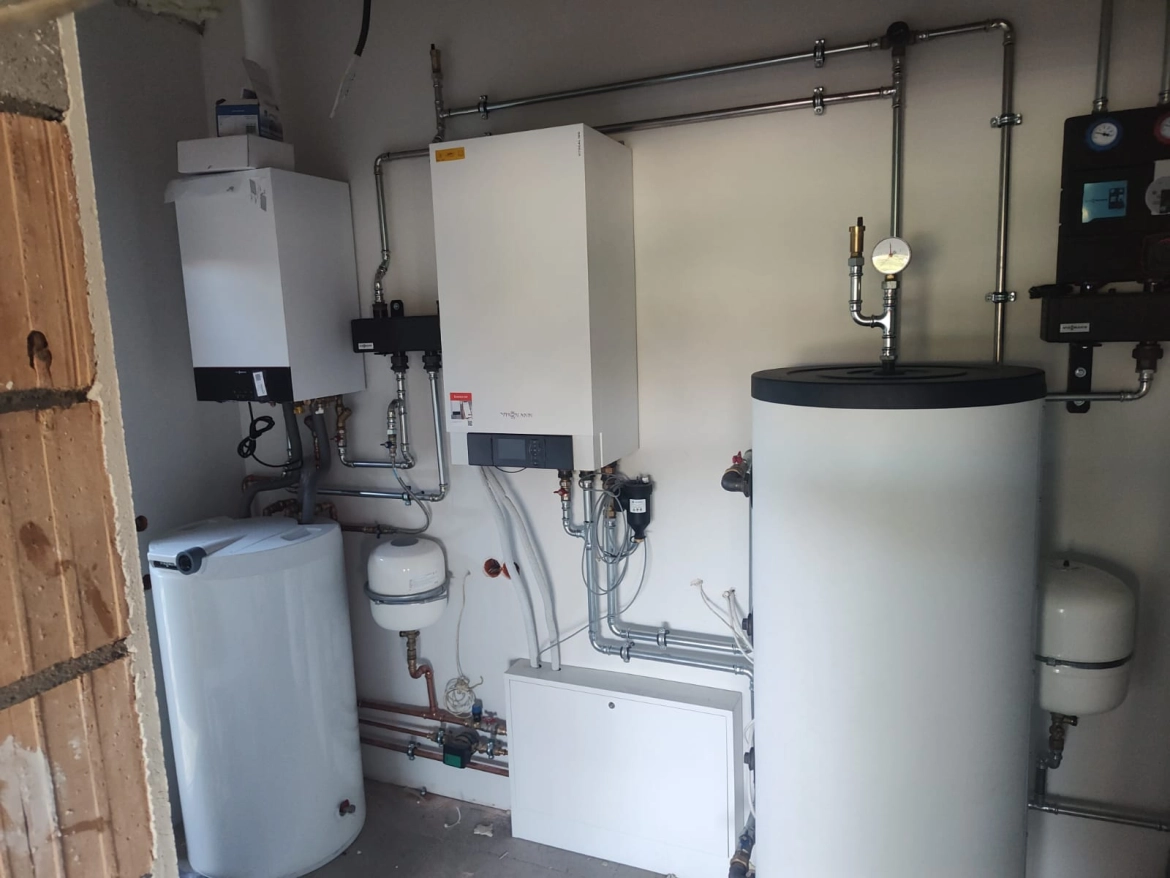

Zdjęcie wykonano w trakcie prac montażowych, przed końcowym uporządkowaniem pomieszczenia technicznego. Pokazuje ono rozmieszczenie najważniejszych elementów instalacji: pompy ciepła Viessmann Vitocal 100-S B06, kotła Vitodens 100-W, bufora, zasobnika c.w.u., grup pompowych oraz zmiękczacza wody.

W tej realizacji 3E-HEATING było kompletnym wykonawcą prac instalacyjnych. Nasza odpowiedzialność nie kończyła się na dostarczeniu i zawieszeniu pompy ciepła czy kotła.

Zakres prac obejmował:

Prace wykonano w dwóch głównych etapach. Pierwszy obejmował instalacje prowadzone w warstwach podposadzkowych oraz wykonanie ogrzewania podłogowego i trwał około dwóch tygodni. W drugim etapie zamontowaliśmy, połączyliśmy i uruchomiliśmy kompletną maszynownię. Ta część prac zajęła około czterech dni.

Powierzenie całej branży instalacyjnej jednemu wykonawcy pozwoliło zachować spójność projektu i odpowiedzialności. Każdy element – od kanalizacji i instalacji wodnej, przez podłogówkę, aż po pompę ciepła, kocioł i automatykę – został wykonany jako część jednego zaplanowanego systemu.

Realizacja w Krynicznie pokazuje, że instalacja hybrydowa nie polega jedynie na ustawieniu obok siebie pompy ciepła i kotła gazowego. O jej jakości decydują sposób doboru urządzeń, logika sterowania, hydraulika, zabezpieczenia, jakość wody, wykonanie ogrzewania podłogowego oraz prawidłowe uruchomienie całości.

W tym domu pompa ciepła jest podstawowym źródłem ogrzewania, kocioł gazowy zapewnia dodatkową moc i rezerwę bezpieczeństwa, a grzałka w zasobniku stanowi awaryjne zabezpieczenie przygotowania ciepłej wody.

System został dostosowany do obecnych potrzeb dwóch mieszkańców, ale jednocześnie przygotowany na zwiększenie liczby domowników. Większy zasobnik c.w.u., dwa niezależne obiegi ogrzewania podłogowego, rezerwa mocy kotła oraz kompleksowa automatyka pozwalają korzystać z instalacji komfortowo dziś i rozwijać sposób użytkowania domu w przyszłości.

To przykład inwestycji, w której projekt, dobór urządzeń, wykonanie instalacji, uruchomienie, regulacja, szkolenie i późniejszy serwis pozostają po stronie jednego odpowiedzialnego wykonawcy.
