Realizacje pomp ciepła Wrocław i okolice – zdjęcia, parametry i zakres prac

Autor: mgr inż. Zbigniew Jachowicz

Ostatnia aktualizacja: 23.06.2026r.

3E-HEATING projektuje, montuje, uruchamia i serwisuje pompy ciepła we Wrocławiu oraz w miejscowościach położonych do około 40 km od miasta. Poniżej pokazujemy wybrane realizacje: układ woda–woda, pompę gruntową, modernizację domu z grzejnikami, instalację w nowym domu oraz system hybrydowy z kotłem gazowym.

Od 1986 r. pomagamy klientom w doborze i wykonaniu instalacji grzewczych. Jako multibrandowy salon Viessmann i Carrier we Wrocławiu realizujemy zarówno nowe instalacje pomp ciepła, jak i modernizacje starszych domów z istniejącymi grzejnikami.

Przy każdej instalacji pokazujemy najważniejsze informacje: miejscowość, rok wykonania, typ budynku, model i moc pompy ciepła, rodzaj ogrzewania, zakres prac oraz najważniejsze decyzje techniczne. Dzięki temu możesz łatwo porównać przykłady i sprawdzić, które rozwiązanie jest podobne do Twojego domu.

Zakres realizacji zależy od budynku i wybranego układu. W opisach pokazujemy nie tylko samą pompę ciepła, ale także dobór urządzenia, wykonanie maszynowni, zasobnik ciepłej wody, bufor, automatykę, uruchomienie i późniejszy serwis — o ile te elementy były objęte naszym zakresem prac.

Przy każdej realizacji podajemy konkretne dane, takie jak model pompy ciepła, moc urządzenia, powierzchnia budynku, rodzaj ogrzewania, zasobnik CWU, bufor albo brak bufora. Te informacje pomagają ocenić, dlaczego w danym domu zastosowano właśnie taki układ, a nie rozwiązanie dobrane wyłącznie „na metry”.

Najważniejsze informacje techniczne najlepiej widać na prawdziwych realizacjach. Dlatego poniżej pokazujemy wybrane instalacje pomp ciepła wykonane we Wrocławiu i okolicach: od układu woda–woda, przez pompę gruntową, po modernizację starszego domu, nowy dom z ogrzewaniem podłogowym oraz system hybrydowy z kotłem gazowym.

Poniżej zestawiamy pięć przykładowych instalacji, które pokazują różne typy budynków i różne rozwiązania techniczne:

Wrocław-Biskupin, 2011 r. – pompa ciepła woda–woda, dwie studnie oddalone od siebie o około 15 m, woda gruntowa o temperaturze około 8°C.

Dobrzykowice, 2018 r. – gruntowa pompa ciepła Viessmann Vitocal 300-G BWC 301.B08, dom około 200 m², trzy odwierty po 100 m, ogrzewanie podłogowe, bufor 400 l, zasobnik CWU 300 l i chłodzenie pasywne.

Bielany Wrocławskie, 2023 r. – powietrzna pompa ciepła Viessmann Vitocal 250-A A16, modernizowany dom około 260 m² z instalacją grzejnikową.

Iwiny, 2025 r. – pompa ciepła Viessmann Vitocal 250-A A06, nowy dom szeregowy około 150 m², obciążenie cieplne 4,5 kW, ogrzewanie podłogowe, zasobnik CWU 300 l, bez dodatkowego zewnętrznego bufora.

Kryniczno, 2024 r. – układ hybrydowy: pompa ciepła Viessmann Vitocal 100-S B06 6 kW oraz kocioł gazowy Vitodens 100-W, dwa obiegi grzewcze i automatyczne wspomaganie kotłem przy temperaturze około –5°C.

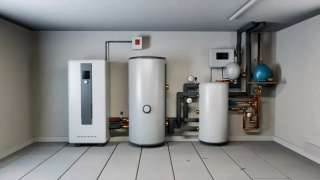

Poniższe zdjęcie ma charakter ilustracyjny i przedstawia przykładową maszynownię z pompą ciepła Viessmann, zasobnikiem ciepłej wody użytkowej, zbiornikiem buforowym oraz uporządkowaną instalacją hydrauliczną.

Poniższe przykłady pokazują różne sytuacje spotykane u klientów: dom z układem woda–woda, instalację gruntową, modernizację starszego domu z grzejnikami, nowy dom z ogrzewaniem podłogowym oraz układ hybrydowy z kotłem gazowym. Przy każdej realizacji opisujemy najważniejsze dane techniczne, zakres prac i decyzje projektowe. Ze względu na prywatność inwestorów podajemy miejscowość lub osiedle bez dokładnych adresów. Modele urządzeń i moce wskazujemy tylko wtedy, gdy możemy je potwierdzić dokumentacją lub archiwum firmy.

W domu jednorodzinnym na wrocławskim Biskupinie wykonano instalację pompy ciepła typu woda–woda. Układ oparto na dwóch studniach oddalonych od siebie o około 15 m: jednej pobierającej wodę gruntową i drugiej chłonnej, do której woda wraca po oddaniu energii.

Woda gruntowa o temperaturze około 8°C przekazuje energię przez wymiennik pośredni. W takiej instalacji szczególnie ważne są: wydajność studni, jakość wody, obecność żelaza i manganu oraz ograniczenie kontaktu wody gruntowej z tlenem.

Zobacz szczegółowy opis realizacji pompy ciepła woda–woda na Biskupinie

W Dobrzykowicach wykonaliśmy kompletną instalację dla nowego domu jednorodzinnego o powierzchni ogrzewanej około 200 m². Budynek ma trzy kondygnacje użytkowe, lekko ogrzewany garaż dwustanowiskowy oraz wentylację mechaniczną z rekuperacją. W tej realizacji 3E-HEATING odpowiadało za ogrzewanie, chłodzenie pasywne, przygotowanie ciepłej wody użytkowej oraz rekuperację.

Źródłem ciepła jest gruntowa pompa ciepła Viessmann Vitocal 300-G BWC 301.B08. Dolne źródło tworzą trzy pionowe odwierty po 100 m każdy. 3E-HEATING wykonało obliczenia, projekt i dobór dolnego źródła oraz sprawowało nadzór techniczny nad specjalistyczną firmą wiertniczą. Sondy połączono w studzience zbiorczej, a obieg dolnego źródła wypełniono roztworem glikolu propylenowego.

Instalację ogrzewania podłogowego wykonano w systemie cuprotherm® z rur miedzianych, zgodnie z życzeniem inwestora. Układ współpracuje z buforem Viessmann Vitocell 100-E o pojemności 400 l oraz zasobnikiem ciepłej wody użytkowej Viessmann Vitocell 100-V o pojemności 300 l, dobranym do potrzeb czteroosobowej rodziny korzystającej z trzech łazienek.

Zimą system zapewnia ogrzewanie budynku i przygotowanie ciepłej wody użytkowej. Latem instalacja może pracować w trybie chłodzenia pasywnego, wykorzystując niższą temperaturę gruntu bez typowej pracy sprężarki w trybie chłodzenia aktywnego. Użytkownik ma możliwość kontroli pracy systemu przez aplikację ViCare.

Wieloletnia eksploatacja potwierdziła stabilną, cichą i bardzo oszczędną pracę instalacji. Użytkownicy uzyskali komfortowe ogrzewanie zimą, łagodne chłodzenie latem oraz dużą ilość ciepłej wody przy bardzo korzystnych kosztach eksploatacji. Instalacja pozostaje pod opieką serwisową 3E-HEATING.

Pisownia cuprotherm® i zastosowanie tego systemu do ogrzewania oraz chłodzenia powierzchniowego są zgodne z materiałami producenta.

W Bielanach Wrocławskich wykonaliśmy instalacyjną część modernizacji ogrzewania w starszym domu jednorodzinnym z okresu PRL. Budynek ma dwie kondygnacje mieszkalne, piwnicę oraz około 260 m² powierzchni ogrzewanej; dwa nieogrzewane garaże nie zostały wliczone do tej powierzchni.

Przed montażem pompy ciepła budynek został docieplony, wyposażony w nowe okna i zmodernizowaną instalację grzejnikową. Prace budowlane wykonały inne wyspecjalizowane firmy, natomiast 3E-HEATING odpowiadało za dobór i wykonanie systemu ogrzewania z pompą ciepła.

Zastosowano powietrzną pompę ciepła Viessmann Vitocal 250-A A16, typ AWO-E-AC 251.A16. Urządzenie współpracuje z instalacją grzejnikową, dlatego przed doborem szczególnie ważne było sprawdzenie zapotrzebowania budynku na ciepło oraz parametrów pracy grzejników. Ciepła woda użytkowa dla czterech mieszkańców przygotowywana jest w zasobniku Viessmann Vitocell 100-V CVWC o pojemności 250 l.

W Iwinach wykonaliśmy instalację pompy ciepła w nowym, energooszczędnym domu szeregowym o powierzchni około 150 m². Budynek ma dwie kondygnacje, wspólne ściany z sąsiednimi domami oraz wentylację mechaniczną z rekuperacją.

Zastosowano powietrzną pompę ciepła Viessmann Vitocal 250-A A06, dobraną do obciążenia cieplnego budynku wynoszącego około 4,5 kW. Urządzenie zasila bezpośrednio ogrzewanie podłogowe w całym domu. Instalacja pracuje bez dodatkowego zewnętrznego zbiornika buforowego i została podzielona na dwa rozdzielacze — po jednym na każdą kondygnację.

Ciepła woda użytkowa dla czteroosobowej rodziny przygotowywana jest w zasobniku Viessmann Vitocell 100-V CVWC o pojemności 300 l. Pojemność dobrano z uwzględnieniem dwóch łazienek, dużej wanny oraz oczekiwanego komfortu korzystania z ciepłej wody.

W Krynicznie wykonaliśmy instalację hybrydową łączącą powietrzną pompę ciepła Viessmann Vitocal 100-S B06 o mocy 6 kW z gazowym kotłem kondensacyjnym Viessmann Vitodens 100-W o zakresie mocy od 3,2 do 19 kW.

Podstawowym źródłem ogrzewania jest pompa ciepła. Przy temperaturze zewnętrznej poniżej około –5°C do pracy dołącza kocioł gazowy, który zapewnia dodatkową moc w okresach największego zapotrzebowania. Taka konfiguracja pozwala wykorzystywać pompę ciepła przez większą część sezonu, zachowując rezerwę mocy na chłodniejsze dni.

System obsługuje dwa obiegi grzewcze — osobno dla parteru i piętra. Instalację wyposażono również w zbiornik buforowy centralnego ogrzewania, zasobnik ciepłej wody użytkowej z dodatkową grzałką elektryczną oraz zmiękczacz wody Aquastilla 25.

Zobacz zdjęcia i pełny opis hybrydowej instalacji Viessmann w Krynicznie.

Na tej stronie pokazujemy różne typy instalacji pomp ciepła wykonanych we Wrocławiu i okolicach. Pompa powietrze–woda pobiera energię z powietrza zewnętrznego i przekazuje ją do wodnej instalacji grzewczej w budynku. Takie rozwiązanie pokazują realizacje w Bielanach Wrocławskich, Iwinach i Krynicznie.

Pompa solanka–woda wykorzystuje energię gruntu. W zamkniętym obiegu dolnego źródła krąży płyn niezamarzający, który odbiera ciepło z odwiertów lub kolektora gruntowego. Przykładem takiej instalacji jest realizacja w Dobrzykowicach z trzema odwiertami po 100 m.

Pompa woda–woda wykorzystuje wodę gruntową jako źródło energii. Woda pobierana jest ze studni, oddaje energię przez wymiennik pośredni, a następnie wraca do gruntu przez studnię chłonną. Przykładem jest realizacja na wrocławskim Biskupinie.

W praktyce każda realizacja pompy ciepła jest inna. Inaczej projektuje się instalację w nowym domu z ogrzewaniem podłogowym, inaczej w starszym budynku z grzejnikami, a jeszcze inaczej w układzie hybrydowym z kotłem gazowym. Dlatego przed doborem urządzenia analizujemy budynek, instalację grzewczą, zapotrzebowanie na ciepło, miejsce montażu oraz sposób korzystania z ciepłej wody użytkowej.

W nowych domach najczęściej projektujemy instalacje niskotemperaturowe z ogrzewaniem podłogowym. Przykładem jest realizacja w Iwinach, gdzie pompa ciepła Viessmann Vitocal 250-A A06 zasila bezpośrednio podłogówkę w całym domu.

W modernizowanych budynkach sprawdzamy, czy istniejące grzejniki mogą prawidłowo współpracować z pompą ciepła. Przykładem jest realizacja w Bielanach Wrocławskich, gdzie zastosowano pompę Viessmann Vitocal 250-A A16 w starszym domu po dociepleniu i modernizacji instalacji grzejnikowej.

Wykonujemy także instalacje gruntowe, układy woda–woda oraz systemy hybrydowe. Takie przykłady pokazują realizacje w Dobrzykowicach, na wrocławskim Biskupinie oraz w Krynicznie.

Na tej stronie opisujemy wybrane realizacje pomp ciepła wykonane przez 3E-HEATING we Wrocławiu i okolicach. Pokazujemy między innymi instalację woda–woda na wrocławskim Biskupinie, gruntową pompę ciepła w Dobrzykowicach, modernizację domu z grzejnikami w Bielanach Wrocławskich, instalację w nowym domu w Iwinach oraz układ hybrydowy w Krynicznie.

Ze względu na prywatność inwestorów nie podajemy dokładnych adresów domów. W opisach wskazujemy miejscowość, osiedle lub rejon realizacji oraz najważniejsze dane techniczne, które można potwierdzić dokumentacją, protokołami uruchomienia albo archiwum firmy.

3E-HEATING obsługuje Wrocław oraz miejscowości położone w promieniu około 40 km od miasta. Dojeżdżamy między innymi do klientów z Dobrzykowic, Iwin, Kryniczna, Bielan Wrocławskich, Trzebnicy, Oławy, Kamieńca Wrocławskiego i Jelcza-Laskowic. Dokładny zakres dojazdu potwierdzamy po otrzymaniu lokalizacji inwestycji.

Na początku ustalamy rodzaj budynku, powierzchnię ogrzewaną, liczbę użytkowników, sposób przygotowania ciepłej wody, istniejące źródło ciepła i planowany zakres modernizacji.

Pomocne są projekty budowlane, charakterystyka energetyczna, audyt, rachunki za ogrzewanie, informacje o wcześniejszym zużyciu paliwa oraz zdjęcia obecnej instalacji.

Mocy pompy nie dobieramy wyłącznie do powierzchni domu. Dwa budynki o identycznym metrażu mogą mieć całkowicie różne zapotrzebowanie ze względu na izolację, stolarkę, wentylację, bryłę, temperaturę wewnętrzną i sposób użytkowania.

W modernizowanym domu analizujemy również dotychczasowe zużycie paliwa. Trzeba jednak uwzględnić sprawność starego źródła, jakość paliwa, sposób obsługi oraz to, czy wcześniej ogrzewano wszystkie pomieszczenia do wymaganej temperatury.

Sprawdzamy grzejniki, ogrzewanie podłogowe, rozdzielacze, średnice przewodów, przepływy, stan armatury i jakość wody instalacyjnej.

W budynku z grzejnikami określamy temperaturę zasilania potrzebną przy niskiej temperaturze zewnętrznej. W instalacji podłogowej kontrolujemy długości pętli, rozstaw rur, przepływy i sposób sterowania poszczególnymi pomieszczeniami.

Dobieramy rodzaj oraz moc urządzenia w odpowiednim punkcie pracy. Ustalamy sposób przygotowania CWU, liczbę obiegów, potrzebne pompy, zabezpieczenia, automatykę i ewentualną współpracę z kotłem.

Na tym etapie rozstrzygamy również, czy zewnętrzny bufor rzeczywiście jest potrzebny, jaką powinien mieć pojemność oraz w jaki sposób należy go włączyć do instalacji.

Jednostka zewnętrzna wymaga prawidłowego ustawienia, stabilnej podstawy, właściwego odprowadzenia skroplin i zachowania dostępu serwisowego.

Uwzględniamy odległość od okien, granic działki, sypialni, tarasu oraz miejsc narażonych na odbijanie dźwięku. Analizujemy również możliwość oblodzenia nawierzchni i sposób prowadzenia przewodów do maszynowni.

Zakres prac może obejmować montaż jednostki zewnętrznej i wewnętrznej, zasobnika CWU, bufora, pomp obiegowych, filtrów, separatorów, naczyń przeponowych, zaworów, automatyki i zabezpieczeń.

Przewody prowadzimy w sposób czytelny, umożliwiający odpowietrzanie, odcinanie poszczególnych elementów oraz późniejszy serwis. Rurociągi wymagają właściwej izolacji. W instalacjach chłodzących izolacja musi również zabezpieczać przed kondensacją wilgoci.

Po wykonaniu instalacji kontrolujemy szczelność, ciśnienie, przepływy, jakość wody, działanie pomp, zaworów i zabezpieczeń.

Następnie konfigurujemy automatykę, krzywą grzewczą, temperaturę CWU, harmonogramy, priorytety oraz sposób współpracy poszczególnych źródeł i obiegów.

Pierwsze uruchomienie nie kończy procesu regulacji. Ostateczne zachowanie budynku najlepiej ocenia się podczas eksploatacji, zwłaszcza przy niższych temperaturach zewnętrznych.

Podczas serwisu sprawdzamy nie tylko samą pompę ciepła. Kontrolujemy również filtry, separatory, przepływy, ciśnienie, naczynia przeponowe, nastawy automatyki oraz historię pracy sprężarki.

Analiza liczby uruchomień, czasu pracy, temperatur i udziału grzałki lub drugiego źródła pozwala ocenić, czy system został właściwie wyregulowany.

Korekta krzywej grzewczej i przepływów po pierwszym sezonie może poprawić komfort, ograniczyć niepotrzebnie wysoką temperaturę zasilania i zmniejszyć liczbę uruchomień sprężarki.

Doświadczenie zdobyte od 1986 roku przy tysiącach zleceń instalacyjnych, serwisowych i modernizacyjnych dało nam praktyczną znajomość kotłowni, maszynowni, węzłów cieplnych, instalacji grzewczych, chłodniczych, wentylacyjnych, sanitarnych, układów hydraulicznych i systemów sterowania.

Nie ograniczamy się do najprostszych montaży polegających na zastąpieniu jednego urządzenia drugim. Podejmujemy się również modernizacji wymagających przebudowy hydrauliki, wymiany części odbiorników, integracji kilku źródeł ciepła, wykonania układu kaskadowego albo połączenia ogrzewania z chłodzeniem.

Nietypowe zadanie nie jest dla nas powodem do automatycznej rezygnacji. Najpierw sprawdzamy jego wykonalność techniczną, formalną i ekonomiczną. Jeżeli rozwiązanie można poprawnie obliczyć, bezpiecznie wykonać i później serwisować, przygotowujemy odpowiedni wariant realizacji.

Nie deklarujemy natomiast, że każdy pomysł należy wykonać bez zmian. Rolą doświadczonego wykonawcy jest również wskazanie, kiedy pierwotna koncepcja jest niepotrzebnie skomplikowana, przewymiarowana albo nieuzasadniona ekonomicznie.

Korzenie 3E-HEATING sięgają 1986 roku. Doświadczenie firmy obejmuje instalacje grzewcze, chłodnicze, wentylacyjne oraz systemy HVAC dla domów, przedsiębiorstw, obiektów komercyjnych i instytucji.

3E-HEATING jest oficjalnym Multibrandowym Salonem Viessmann i Carrier we Wrocławiu.

Oficjalny profil partnerski Viessmann potwierdza, że 3E-HEATING jest pierwszym w Polsce Multibrandowym Salonem Viessmann i Carrier oraz jednym z dziesięciu wybranych przez Viessmann Climate Solutions w całym kraju.

Dostęp do rozwiązań obu marek pozwala nam dobierać urządzenie do parametrów budynku, oczekiwanego sposobu pracy i całego systemu, zamiast rozpoczynać projekt od jednego z góry założonego modelu.

Klient może otrzymać w jednym miejscu doradztwo, dobór, sprzedaż, montaż, uruchomienie, konfigurację oraz późniejszy serwis instalacji.

Pompa solanka–woda wykorzystuje grunt oraz zamknięty obieg sond lub kolektora wypełniony niezamarzającym nośnikiem ciepła. Pompa woda–woda wykorzystuje wodę gruntową pobieraną ze studni albo inne odpowiednie źródło wodne.

Nie. W technice pomp ciepła „solanka” jest branżowym określeniem niezamarzającego nośnika ciepła krążącego w dolnym źródle. Glikol etylenowy lub propylenowy może być składnikiem takiego płynu. Rodzaj preparatu i jego stężenie dobiera się zgodnie z projektem oraz wymaganiami producenta urządzenia.

Najczytelniejsze określenie to pompa ciepła woda–woda z wymiennikiem albo obiegiem pośrednim. Źródłem energii nadal jest woda gruntowa, nawet jeśli między studnią a parownikiem znajduje się dodatkowy obieg zabezpieczony przed zamarzaniem.

Tak, ale wymaga to sprawdzenia zapotrzebowania budynku na ciepło, temperatury zasilania i mocy grzejników. W części domów wystarczy prawidłowy dobór i regulacja. W innych potrzebna będzie wymiana części grzejników, modernizacja instalacji lub układ hybrydowy.

Vitocal 250-A może osiągać temperaturę zasilania do 70°C, dlatego jest przeznaczona również do modernizacji. Nie oznacza to jednak, że będzie właściwa dla każdego domu. Decyzja zależy od obciążenia cieplnego, parametrów grzejników i mocy urządzenia dostępnej w warunkach zimowych.

Nie. Potrzeba zastosowania zewnętrznego bufora zależy od wymaganych przepływów, pojemności wodnej instalacji, liczby obiegów, sposobu sterowania i konstrukcji jednostki wewnętrznej.

Nie. Zbyt duży zbiornik zajmuje miejsce, zwiększa straty postojowe i może spowalniać reakcję systemu. Bufor powinien mieć konkretną funkcję oraz pojemność wynikającą z projektu.

Tak. W układzie hybrydowym pompa ciepła może pokrywać podstawowe zapotrzebowanie, a kocioł pracować jako źródło szczytowe, wspomagające albo rezerwowe.

Tak, jeżeli urządzenie i instalacja zostały do tego przygotowane. Chłodzenie można realizować przez klimakonwektory albo odpowiednio zaprojektowaną instalację powierzchniową z kontrolą punktu rosy.

Pompa gruntowa pracuje przy bardziej stabilnej temperaturze dolnego źródła, ale wymaga wykonania kolektora lub odwiertów. Pompa powietrzna jest zwykle prostsza i tańsza w montażu. Wybór zależy od działki, budynku, budżetu i oczekiwanego sposobu użytkowania.

Nie. Przewymiarowane urządzenie może pracować krótkimi cyklami, częściej się uruchamiać i działać poza korzystnym zakresem modulacji. Moc powinna wynikać z obliczeń oraz przyjętej strategii pokrywania obciążenia szczytowego.

Czas zależy od zakresu prac. Inaczej wygląda montaż w przygotowanym nowym domu, a inaczej modernizacja obejmująca przebudowę hydrauliki, wymianę grzejników, montaż bufora albo połączenie pompy z kotłem.

Potrzebujemy lokalizacji, powierzchni ogrzewanej, roku budowy, informacji o izolacji, rodzaju odbiorników, obecnym źródle ciepła, liczbie mieszkańców oraz sposobie przygotowania CWU. Bardzo pomocne są projekty, rachunki za ogrzewanie i zdjęcia pomieszczenia technicznego.

Planujesz montaż pompy ciepła we Wrocławiu, modernizację ogrzewania, układ hybrydowy albo wykonanie kompletnej maszynowni z zasobnikiem CWU i buforem?

Prześlij nam lokalizację inwestycji, podstawowe informacje o budynku oraz dostępne materiały techniczne. Na tej podstawie ocenimy warunki realizacji i wskażemy, jakich danych potrzebujemy do prawidłowego doboru systemu.
