Zasobnik ciepłej wody — jak dobrać pojemność i moc źródła?

Ostatnia aktualizacja: 11 października 2026 r.
Pojemność zasobnika c.w.u. dobiera się do największego przewidywanego poboru, temperatury magazynowania oraz mocy, z jaką instalacja potrafi odbudować zapas. Sama liczba mieszkańców nie wystarcza. Cztery krótkie prysznice i napełnienie dużej wanny to zupełnie różne zadania, nawet w takim samym domu.
Dobrze dobrany układ zapewnia wodę podczas najbardziej wymagającej serii kąpieli, odzyskuje gotowość przed następną i ogranicza niepotrzebne straty. Trzeba przy tym pogodzić komfort, koszt energii i higienę całej instalacji.
Ten poradnik ma charakter edukacyjny. Można na jego podstawie wykonać wstępne obliczenia, ale przed zakupem warto skonsultować wynik i sprawdzić dokumentację konkretnego zestawu. Tabele przedstawiają jawne przykłady obliczeniowe, a nie gotowy dobór dla każdego domu.
Mówimy o zasobniku przechowującym wodę użytkową, z której korzystamy w kranach. Bufor ogrzewania magazynuje wodę obiegu grzewczego. Może zasilać wymiennik przygotowujący c.w.u., lecz jego pojemność nie jest bezpośrednio zapasem wody do kąpieli.
1. Co naprawdę decyduje o zużyciu ciepłej wody?
Najwięcej mówią zwyczaje domowników: przepływ prysznica, długość kąpieli, rzeczywiste napełnienie wanny oraz kolejność korzystania z łazienek. Metraż domu ma znaczenie pośrednie — większy budynek może mieć więcej punktów poboru i dłuższe przewody. Nie istnieje jednak poprawny uniwersalny przelicznik litrów zasobnika na metr kwadratowy domu.
Prysznic 8 l/min używany przez 8 minut pobiera 64 l wody zmieszanej. Deszczownica 15 l/min przez 10 minut zużywa 150 l. Dwie takie deszczownice uruchomione razem wymagają przepływu 30 l/min. Zasobnik może mieć wystarczającą energię, a mimo to instalacja nie zapewni takiego przepływu przez przewody, zawory i mieszacz.
Pojemność katalogowa wanny nie musi odpowiadać ilości nalewanej wody: uwzględniamy poziom napełnienia i osobę zanurzoną w wannie. Domową wannę z hydromasażem napełnianą przed kąpielą rozpatrujemy podobnie. Jacuzzi utrzymujące wodę przez wiele dni ma własny układ grzewczy i wymagania uzdatniania; poniższe tabele nie służą do jego projektowania.
Warto przez kilka dni zanotować kąpiele i zmierzyć przepływ prysznica naczyniem o znanej objętości oraz stoperem. Pralkę i zmywarkę wliczamy do obciążenia zasobnika tylko wtedy, gdy rzeczywiście pobierają z niego ciepłą wodę. Drobne pobory w kuchni, straty przewodów i cyrkulację uwzględniamy osobno.
| Skala | Co opisujemy? | Do czego służy? |
|---|---|---|
| Chwilowa / sekundowa | Przepływ, np. 0,5 l/s = 30 l/min | Przewody, armatura, mieszacz i chwilowa moc. |
| Krótki szczyt | Litry w ciągu kilku–kilkunastu minut | Wanna, równoczesne prysznice, najtrudniejszy pobór. |
| Godzinowa | Litry lub kWh w najbardziej obciążonej godzinie | Zapas i odtwarzanie go pomiędzy kąpielami. |
| Dobowa | Suma litrów lub kWh w dobie | Energia, harmonogram ładowania i koszty. |
Przy każdej objętości podajemy temperaturę wody. Litr wody 40°C nie jest równoważny litrowi wody 60°C.
„Maksymalny rozbiór” zawsze wymaga podania okresu: sekundy, dziesięciu minut, godziny albo doby. Średnia dobowa pomaga oszacować energię, ale nie gwarantuje komfortu w najbardziej obciążonej godzinie.
2. Jak dobiera się zasobniki we współczesnej praktyce światowej?
Podstawą pozostaje bilans energii. Rozwój metod polega przede wszystkim na lepszym opisie rzeczywistych poborów, ich niejednoczesności i zachowania urządzeń. Dzisiejsze obliczenia mogą analizować kolejne minuty albo losować zdarzenia według rozkładów prawdopodobieństwa. Pozwala to ograniczać przewymiarowanie, bez pomijania krótkich szczytów.
Publiczny opis EN 12831-3 wskazuje cel: „calculate the power and the storage volume” — obliczyć moc oraz pojemność magazynową. Norma rozróżnia także układy z niewielką i wyraźną strefą mieszania. Przywołujemy tutaj publiczny opis zakresu normy, nie jej płatną treść. [1]
| Ośrodek / opracowanie | Sposób opisu poboru | Wniosek praktyczny |
|---|---|---|
| USA — NREL [2] | Generowanie zdarzeń: początek, czas, przepływ i grupowanie. | Znaczenie ma przebieg poborów, nie tylko ich suma. |
| Francja — COSTIC [3] | Oddzielne metody dla układów indywidualnych i zbiorowych. | Dobór zależy od konstrukcji systemu i czasu ładowania. |
| Holandia — KWR, SIMDEUM [4] | Model zachowań użytkowników i punktów poboru. | Uwzględniamy zwyczaje oraz wyposażenie. |
| Niemcy — Universität Kassel, DHWcalc [5] | Statystycznie generowane profile dla zadanych warunków. | Sprawdzamy różne scenariusze, nie jedną średnią. |
| Belgia — Buildwise, WaterDim [6] | Minutowy bilans i krzywe moc–pojemność. | Sprawdzamy zapas, opóźnienie źródła i konstrukcję. |
To przykłady metodologii. Nie wykonywaliśmy doboru konkretnego domu tymi programami; danych z budynków wielorodzinnych nie przenosi się bezpośrednio na jedną rodzinę.
Wyniku dla osiedla nie wolno automatycznie przenosić na jedną rodzinę. W dużej grupie część poborów się nie pokrywa; w domu cztery osoby mogą wejść pod prysznic jedna po drugiej. Również polskie badania zasobników o pełnej akumulacyjności dotyczące budynków wielorodzinnych są podstawą rozumowania, a nie tabelą „litrów na osobę” dla każdego domu. [7]
W projektowaniu probabilistycznym określa się również akceptowane ryzyko przekroczenia przyjętego obciążenia. Dla właściciela domu praktycznym odpowiednikiem jest uzgodnienie scenariusza: zwykły wieczór, kąpiele gości czy jednoczesne napełnianie dwóch wanien. Warto wiedzieć, za jaki poziom komfortu się płaci.
3. Pojemność cieplna, akumulacyjność i moc — co oznaczają?
Litr jest jednostką objętości. Energia zgromadzona w wodzie zależy również od temperatury. Przy uproszczeniu, że litr wody waży kilogram, jej ogrzanie o 1°C wymaga około 1,163 Wh ciepła. Stąd:
Q = 0,001163 × V × ΔT
Q otrzymujemy w kWh, gdy V podajemy w litrach, a różnicę temperatur ΔT w kelwinach lub stopniach Celsjusza. Przykład: 200 l ogrzanych od 10 do 60°C wymaga około 11,63 kWh. Pojemność cieplna tych 200 l wynosi około 0,233 kWh/K. To inna wielkość niż objętość 200 l i inna niż moc grzałki 3 kW.
Pełna i ograniczona akumulacyjność
W klasycznym ujęciu bilansowym pełna akumulacyjność pozwala pokrywać zmienny pobór przy ciągłej dostawie ciepła odpowiadającej średniemu zapotrzebowaniu w rozpatrywanym okresie. Zasobnik przejmuje różnicę między produkcją a zużyciem. Nie musi przechowywać całego dobowego poboru naraz. Takie rozumienie występuje również w polskiej literaturze dotyczącej magazynowania ciepła. [8]
Ograniczona akumulacyjność oznacza mniejszy zapas i większy udział bieżącej mocy w pokrywaniu szczytów. Na drugim krańcu znajduje się przygotowanie przepływowe: prawie bez magazynowania, za to z mocą wystarczającą w chwili poboru.
Uwaga na nazewnictwo: w części opracowań zagranicznych „pełna akumulacja” oznacza ładowanie tylko w wyznaczonym oknie, np. nocą, i korzystanie z zapasu później. To inny harmonogram niż całodobowa praca ze średnią mocą. Przed obliczeniami trzeba ustalić, kiedy źródło rzeczywiście może grzać. Pełna akumulacyjność nie oznacza też automatycznie ogrzania całej objętości zbiornika. [9]
Jeżeli dobowe zapotrzebowanie wynosi 12 kWh, jego pokrycie przez 24 godziny wymaga średnio 0,5 kW. Przy czterech godzinach dostępnego ładowania jest to 3 kW. W obu przypadkach trzeba doliczyć straty i sprawdzić, czy zapas wystarczy pomiędzy okresami ładowania.
Bilans trzeba sprawdzać w czasie
W każdym krótkim przedziale obowiązuje zasada:
energia po kroku = energia przed krokiem + ciepło dostarczone − ciepło pobrane − straty.
Nie można zgromadzić więcej energii niż mieści rozpatrywana objętość przy dopuszczalnej temperaturze. Po stronie poboru musi pozostać woda o odpowiedniej temperaturze. Sam całodobowy bilans w kWh nie opisuje więc całego komfortu. Dokładniejszy model uwzględnia temperatury warstw, czujniki, wężownicę i opóźnienie uruchomienia źródła.
Dobór mocy do ogrzewania budynku i oddzielne sprawdzenie c.w.u. wyjaśniamy także w artykule o punkcie biwalentnym pompy ciepła.
4. Ile wody daje zasobnik i co wynika z obliczeń dla rodziny?
Do kąpieli mieszamy gorącą wodę z zimną. Idealny bilans mieszania ma postać:
V₄₀ = V × (Tz − Tc) / (40 − Tc)
V₄₀ to litry wody o temperaturze 40°C, V — rozpatrywany gorący zapas, Tz — jego temperatura, Tc — temperatura dopływającej zimnej wody. Zakładamy skuteczne wykorzystanie gorącego zapasu, bez strat i dogrzewania. To model energetyczny, nie deklaracja wydajności urządzenia.
Dla 200 l przy 60°C oraz zimnej wody 10°C otrzymujemy około 333 l wody 40°C. Przy 55°C będzie to 300 l. Gdy zimą dopływa woda 5°C, te same 200 l przy 60°C daje idealnie około 314 l. Temperatura zimnej wody również zmienia wynik.
Do porównania zwyczajów przyjmujemy dodatkowo niewykorzystanie 20% idealnego zapasu. Pozostaje zatem 80%, a nie „dodatek 20% do objętości”. Taka rezerwa zwiększa obliczoną objętość o 25% względem ideału. Jest to nasze założenie ilustracyjne, nie współczynnik normowy ani uniwersalne zabezpieczenie przed mieszaniem.
| Użytkownicy i scenariusz | Pobór wody 40°C | Łącznie 40°C | Zapas 55°C | Zapas 60°C |
|---|---|---|---|---|
| 2 osoby, oszczędne prysznice | 2 × 6 min × 6 l/min | 72 l | 60 l | 54 l |
| 2 osoby, prysznice | 2 × 8 min × 8 l/min | 128 l | 107 l | 96 l |
| 4 osoby, oszczędne prysznice | 4 × 6 min × 6 l/min | 144 l | 120 l | 108 l |
| 4 osoby, prysznice | 4 × 8 min × 8 l/min | 256 l | 214 l | 192 l |
| 4 osoby, wanna 150 l + 3 prysznice | 150 l + 3 × 64 l | 342 l | 285 l | 257 l |
| 4 osoby, wanna 250 l + 3 prysznice | 250 l + 3 × 64 l | 442 l | 369 l | 332 l |
| 4 osoby, wanna 400 l + 3 prysznice | 400 l + 3 × 64 l | 592 l | 494 l | 444 l |
| 6 osób, prysznice | 6 × 8 min × 8 l/min | 384 l | 320 l | 288 l |
| 4 osoby, 2 deszczownice + 2 prysznice | 2 × 15 l/min × 10 min jednocześnie + 2 × 64 l | 428 l | 357 l | 321 l |
| 8 osób, prysznice | 8 × 8 min × 8 l/min | 512 l | 427 l | 384 l |
Obliczenia własne: zimna woda 10°C; cała rozpatrywana gorąca objętość ma wskazaną temperaturę; wykorzystanie 80% idealnej energii; bez dogrzewania i strat przewodów. Wyniki zaokrąglono w górę do 1 l. To obliczona objętość gorącego zapasu, nie zalecana pojemność katalogowa. Dwa jednoczesne natryski wymagają dwóch stanowisk kąpielowych.
Prześledźmy czteroosobową rodzinę: 4 × 8 min × 8 l/min = 256 l wody 40°C. Przy zapasie 60°C litr gorącej wody daje idealnie 50/30 ≈ 1,667 l. Po przyjętej rezerwie pozostaje około 1,333 l. Potrzebna w tym modelu objętość wynosi 192 l. Przy 55°C wynik rośnie do około 214 l po zaokrągleniu w górę.
Dlatego nominalny zasobnik 200 l może pasować do jednego scenariusza, lecz sama etykieta „200 l” nie potwierdza go dla dowolnej temperatury i konstrukcji. Dla dwóch takich pryszniców model przy 60°C daje 96 l, a dla sześciu — 288 l. Dodatkowe pobory i sposób dogrzewania trzeba sprawdzić oddzielnie.
W dokumentacji szukamy deklarowanej ilości wody do pobrania i warunków jej pomiaru: temperatur, przepływu, pracy źródła oraz dopuszczalnego spadku temperatury. Oznaczenie V₄₀ i amerykański First-Hour Rating opisują różne testy. FHR uwzględnia pierwszą godzinę rozpoczynaną z nagrzanym urządzeniem; nie jest samą objętością zbiornika ani automatycznie liczbą litrów kąpieli 40°C. [20]
5. Jak moc źródła zmienia czas ładowania i potrzebny zapas?
Teoretyczny czas ogrzewania obliczamy ze wzoru t = Q/P. Dla 200 l, wzrostu temperatury o 50°C i mocy 6 kW: t = 11,63/6 ≈ 1,94 h, czyli około 116 minut. P musi oznaczać średnią moc cieplną rzeczywiście przekazywaną do wody.
| Objętość / energia | 3 kW | 6 kW | 10 kW | 20 kW |
|---|---|---|---|---|
| 200 l / 11,63 kWh | 233 min | 116 min | 70 min | 35 min |
| 250 l / 14,54 kWh | 291 min | 145 min | 87 min | 44 min |
| 300 l / 17,45 kWh | 349 min | 174 min | 105 min | 52 min |
Obliczenia własne: stała moc cieplna oddawana do wody, bez poboru i strat. 3 kW ilustruje grzałkę, 6 i 10 kW — porównanie mocy przydatne przy pompach ciepła, a 20 kW — przy kotle. Moc katalogowa źródła nie potwierdza takiej mocy ładowania. Wartości zaokrąglono do minuty.
To czasy ogrzania całej wskazanej objętości od 10 do 60°C. Codzienne doładowanie częściowo ciepłego zasobnika wymaga innej energii. Źródło może ograniczać moc, a wymiana ciepła słabnie pod koniec ładowania. Ciepło zużywane przez cyrkulację również nie pozostaje w zapasie.
Dla przygotowania przepływowego przybliżona zależność wynosi:
P = 0,06978 × q × ΔT
P podajemy w kW, q w l/min, a ΔT oznacza wzrost temperatury wody w kelwinach lub stopniach Celsjusza. Jeden prysznic 8 l/min przy ogrzewaniu od 10 do 40°C wymaga około 16,7 kW. Dwie deszczownice o łącznym przepływie 30 l/min — około 62,8 kW. Magazyn ciepła pozwala obsłużyć taki krótki szczyt źródłem o znacznie mniejszej mocy, jeżeli ma właściwy zapas i drożną instalację.
Dlaczego nie wystarczy odjąć całego dogrzewania od zużycia?
Rozważmy wannę napełnianą 250 l wody 40°C w pierwszych 10 minutach. Po 20 minutach przerwy następują trzy prysznice po 64 l, każdy trwający 8 minut, bez przerw między nimi. Cała seria trwa 54 minuty i wymaga około 15,42 kWh przy zimnej wodzie 10°C.
Wanna 250 l napełniana przez 10 min, przerwa 20 min, następnie trzy prysznice po 64 l, każdy trwający 8 min. Woda użytkowa 40°C, zimna 10°C.
0 kW — bez dogrzewania: 15,42 kWh
Największy niedobór po 54 min.
6 kW do wody: 10,02 kWh
Największy niedobór po 54 min.
10 kW do wody: 7,06 kWh
Największy niedobór po 10 min.
20 kW do wody: 5,39 kWh
Największy niedobór po 10 min.
Obliczenia własne, krok 1 min. Źródło może grzać od początku poboru; nadwyżkę po odzyskaniu pełnego zapasu pomijamy. Brak strat, opóźnień i ograniczeń wymiennika. Wykres pokazuje minimalny zapas użytecznej energii w modelu, bez rezerwy 20% z tabeli 3. Rzeczywisty dobór wymaga sprawdzenia temperatur warstw i wydajności urządzenia.
Przy 20 kW źródło mogłoby w 54 minuty dostarczyć 18 kWh, lecz nie zdąży ogrzać całej wanny w pierwszych dziesięciu minutach. Model nadal wymaga około 5,39 kWh początkowego zapasu użytecznej energii. Przy 10 kW największy niedobór również występuje już po napełnieniu wanny. Liczy się energia dostępna w każdym momencie.
Przykład rzeczywistego doboru opisujemy w realizacji pompy ciepła w Iwinach: zasobnik 300 l przewidziano dla czteroosobowej rodziny, dwóch łazienek i dużej wanny. To opis konkretnej instalacji, nie reguła dla wszystkich czteroosobowych rodzin.
6. Jak dobrać zasobnik c.w.u. do pompy ciepła lub kotła?
Pompa ciepła wymaga sprawdzenia mocy przy przygotowaniu c.w.u., a dla urządzenia powietrznego także przy odpowiedniej temperaturze zewnętrznej. Punkt A7/W35 oznacza badanie przy powietrzu 7°C i wodzie grzewczej na wyjściu 35°C. Podane dla niego „6 kW” nie oznacza automatycznie 6 kW podczas ładowania gorącego zasobnika w mroźny dzień. Potrzebne są dane dla właściwych warunków i trybu pracy.
Wyższa temperatura po stronie grzewczej zwykle obniża COP. COP jest stosunkiem dostarczonego ciepła do pobranej energii elektrycznej w określonych warunkach. Nie należy utożsamiać katalogowego COP z całoroczną sprawnością przygotowania c.w.u. Uwzględniamy również grzałkę, pompy pomocnicze i straty magazynowania. [10]
Większy zapas może umożliwić spokojniejsze ładowanie, ale nie uzasadnia dowolnego obniżania temperatury. Z kolei podniesienie nastawy nie powinno zastępować prawidłowego doboru. Nowoczesne pompy różnią się zakresem temperatur osiąganych sprężarką: wspomaganie grzałką trzeba sprawdzić dla modelu, warunków pogodowych i wymaganej temperatury.
Przy priorytecie c.w.u. urządzenie zwykle czasowo przerywa ogrzewanie domu. Sprawdzamy zatem, ile trwa ładowanie i jak często się powtarza. Nie należy bez analizy dodawać pełnej chwilowej mocy kąpieli do obliczeniowej mocy ogrzewania budynku. Z drugiej strony wielogodzinne ładowanie w czasie mrozu może ograniczać komfort ogrzewania. [3]
Mały zasobnik, wysoko umieszczony czujnik, wąska histereza i nadmierna moc mogą powodować częste krótkie cykle. Histereza to różnica między temperaturami włączenia i wyłączenia ładowania. Jej ustawienie uzgadnia się z wymaganym zapasem, higieną i automatyką urządzenia; samo powiększenie zbiornika nie rozwiązuje każdego problemu.
Kocioł często odbudowuje zapas szybciej, jeżeli wężownica i przepływ potrafią odebrać jego moc. Kocioł kondensacyjny korzysta z chłodnego powrotu, dlatego istotne są wymiennik, hydraulika i przebieg ładowania. Może jednak przygotowywać gorącą wodę: niższa temperatura sprzyjająca sprawności nie jest zakazem pracy przy wyższej temperaturze. W starszych kotłach niekondensacyjnych należy dodatkowo respektować wymagania ochrony temperatury powrotu. [10, 12]
7. Wężownice, grzałki i warstwy — dlaczego nominalne litry mylą?
Woda cieplejsza gromadzi się zwykle u góry. Dopływ zimnej wody od dołu stopniowo wypiera gorący zapas. Dobre uwarstwienie pomaga utrzymać temperaturę na wyjściu, a intensywne mieszanie może ją obniżyć, zanim wykorzystamy teoretyczną energię. Czujnik mierzy temperaturę lokalnie: 60°C na górze nie potwierdza 60°C w całym zbiorniku.
Badania zespołu z University of Shanghai for Science and Technology porównywały rozkład temperatur przy różnych konstrukcjach wlotu i przepływach. Pokazują, dlaczego do oceny zbiornika potrzebna jest jego konstrukcja hydrauliczna, a nie tylko objętość. Wyniku pojedynczego eksperymentu nie przeliczamy jednak na stały procent dodatkowej wody w każdym zasobniku. [13]

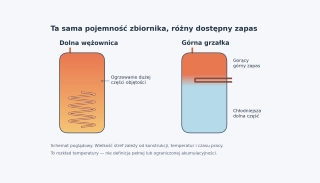

Dolna wężownica lub nisko zamontowana grzałka obejmuje ogrzewaniem większą część objętości. Górny element szybko przygotowuje przede wszystkim górną strefę. W zbiorniku biwalentnym dolna wężownica często służy kolektorom słonecznym, a górna kotłowi. Gdy pracuje tylko górna, całe nominalne 300 l nie musi stanowić równoważnego gorącego zapasu.
Dokumentacja Vitocell 100-V CVWC 250 l z kwietnia 2023 r. podaje objętość możliwą do ogrzania grzałką EHE: 62 l przy montażu górnym i 185 l przy dolnym. To alternatywne, częściowo pokrywające się strefy — nie dodajemy ich. Dane dotyczą tej wersji urządzenia. [11]

Dlaczego sama powierzchnia wężownicy nie wystarcza?
W uproszczonym opisie wymiana ciepła zależy od:
P ≈ U × A × ΔTśr
A jest powierzchnią, U współczynnikiem przenikania ciepła, a ΔTśr odpowiednią średnią różnicą temperatur. Przy U w W/(m²·K) i A w m² wynik otrzymujemy w watach. W zasobniku warstwowym warunki zmieniają się wzdłuż wężownicy i podczas ładowania. [14]
Większa powierzchnia pomaga, ale znaczenie mają też przepływ, materiał, osad i temperatura wody otaczającej wężownicę. Gdy zmniejsza się różnica temperatur, maleje zdolność przekazywania ciepła. Dlatego moc wymiennika podana dla gorącego zasilania kotłowego nie jest jego mocą przy niskich parametrach pompy ciepła.
| Wersja zasobnika | Pojemność w dokumentacji | Powierzchnia wężownicy | Źródło |
|---|---|---|---|
| Vitocell 100-V CVWC | 200 l | 2,0 m² | Viessmann, 4/2023 [11] |
| Vitocell 100-V CVWC | 250 l | 2,25 m² | Viessmann, 4/2023 [11] |
| Vitocell 100-V CVWC | 300 l | 2,5 m² | Viessmann, 4/2023 [11] |
| Vitocell 100-V CVWB | 390 l | 4,0 m² | Viessmann, 4/2023 [11] |
| Tower Grand 400, nr 26-408107N | 386 l magazynowe | 3,8 m² | Galmet, odczyt 10.10.2026 [24] |
Są to przykłady konstrukcji, nie minimalne wymagania dla danej liczby litrów. Oznaczenie modelu „400” nie oznacza tutaj 400 l pojemności magazynowej. Przy zakupie należy sprawdzić aktualną kartę i zgodność ze źródłem.
Tych danych nie wolno zamienić w zasadę „zasobnik 300 l zawsze wymaga 2,5 m²”. Do doboru potrzebna jest wymagana moc przy konkretnych temperaturach i przepływie, charakterystyka ładowania oraz zgodność zestawu potwierdzona przez producenta. Mała wężownica może ograniczyć nawet mocne źródło; duża nie zwiększy mocy samej pompy.
Konstrukcje zasobników CWU — podobne litry, różne możliwości
W skrócie
Konstrukcja zasobnika określa, jak ciepło trafia do wody użytkowej, które strefy są ogrzewane i jak szybko można odtworzyć zapas. Pojedyncza wężownica, dwie wężownice, płaszcz grzewczy oraz ładowanie warstwowe mogą zapewnić różny komfort przy tej samej nominalnej pojemności.
Przy porównaniu rozdzielamy trzy wielkości: moc przekazywaną do wody, straty postojowe zbiornika i efektywność źródła ciepła. Duża moc wymiennika nie oznacza małych strat postojowych. Z kolei COP opisuje pracę pompy ciepła, a nie sprawność samego zasobnika.
Jedna wężownica, dwie wężownice i kilka źródeł ciepła
Wężownica oddziela wodę grzewczą od użytkowej. Zasobnik z pojedynczą wężownicą współpracuje zwykle z jednym podstawowym źródłem. Może mieć również grzałkę elektryczną, jeżeli przewidziano ją w konstrukcji.
Określenie „biwalentny” wskazuje na możliwość wykorzystania dwóch źródeł ciepła. Często oznacza zasobnik z dwiema wężownicami, ale liczba źródeł i liczba wymienników nie są tym samym. Układ multiwalentny umożliwia wykorzystanie większej liczby źródeł; potrzebuje odpowiedniego schematu hydraulicznego i sterowania ich współpracą.
W typowym zasobniku solarnym dolna wężownica odbiera energię z kolektorów, a górna służy do dogrzewania przez kocioł. Chłodniejszy dół ułatwia odbiór energii słonecznej. Jeżeli pracuje tylko górny wymiennik, nie należy zakładać szybkiego ogrzania całej nominalnej pojemności. Trzeba także przewidzieć sposób utrzymania właściwych warunków higienicznych podczas dłuższego braku zysków słonecznych. [25]
Zasobnik dwupłaszczowy i tank-in-tank
W konstrukcji dwupłaszczowej woda grzewcza przepływa w przestrzeni pomiędzy ścianą zbiornika wody użytkowej a zewnętrznym płaszczem. Ciepło przechodzi przez ścianę oddzielającą oba obiegi.
W rozwiązaniu tank-in-tank, czyli „zbiornik w zbiorniku”, wewnętrzny zbiornik wody użytkowej jest zanurzony w zbiorniku wody grzewczej. Również tutaj wymiennikiem jest ściana zbiornika. Zakres jej ogrzewania, geometria i obieg wody zależą od konkretnego urządzenia. Nie należy utożsamiać wszystkich konstrukcji płaszczowych z taką samą charakterystyką ładowania. [26, 27]
Duża powierzchnia wymiany może zapewniać wysoką moc, ale wymaga odpowiedniej różnicy temperatur i przepływu. Wydajność podana dla gorącej wody kotłowej nie potwierdza jeszcze przydatności urządzenia do pompy ciepła.
Zasobnik warstwowy i ładowanie warstwowe
Naturalne warstwowanie temperatur występuje także w zwykłym zasobniku. Ładowanie warstwowe oznacza natomiast celowe doprowadzanie ogrzanej wody do odpowiedniej strefy, z ograniczeniem niepotrzebnego mieszania.
Przykładem jest układ z zewnętrznym wymiennikiem płytowym. Chłodniejsza woda użytkowa jest pobierana ze zbiornika, ogrzewana w wymienniku i wprowadzana do górnej części. Dzięki temu można szybko odtworzyć użyteczny zapas, zanim ogrzeje się cała objętość. Osiągnięta wydajność zależy od źródła, wymiennika, pomp i automatyki. [28]
Co rzeczywiście oznacza „zasobnik do pompy ciepła”?
Takie przeznaczenie powinno mieć potwierdzenie w charakterystyce wymiennika przy parametrach odpowiednich dla pompy: temperaturze zasilania, temperaturze wody użytkowej i wymaganym przepływie. Znaczenie mają również opory hydrauliczne oraz położenie czujników. Sama duża pojemność albo duża powierzchnia wężownicy nie wystarcza do potwierdzenia zgodności zestawu.
Najważniejsze wnioski
Porównujemy całe rozwiązania pracujące w tych samych warunkach, a nie wyłącznie litry lub nazwy konstrukcji. Sprawdzamy moc ładowania, rzeczywiście ogrzewaną objętość, straty, wymagania hydrauliczne oraz dostęp do czyszczenia. Żadna konstrukcja nie zastępuje właściwej wymiany wody i kontroli temperatur.
| Konstrukcja | Zasada działania i zastosowanie | Komfort i warunki efektywnej pracy | Ograniczenia, higiena i pompa ciepła |
|---|---|---|---|
| Jedna wężownica | Wewnętrzny wymiennik oddziela wodę grzewczą od użytkowej. Typowe rozwiązanie dla jednego podstawowego źródła ciepła. | Prosta hydraulika. Szybkość odbudowy zapasu zależy od mocy wymiennika przy rzeczywistych temperaturach i przepływie. | Przy pompie ciepła potrzebna jest odpowiednia charakterystyka niskotemperaturowa. Położenie najniższych zwojów wpływa na ogrzewanie dolnej części zbiornika. |
| Dwie wężownice — typowy układ biwalentny | Dwa rozdzielone obiegi przekazują ciepło do różnych stref. Pozwala to współpracować dwóm źródłom. | Można utrzymywać gotowość górnej strefy, pozostawiając dolną dla drugiego źródła. | Praca jednej wężownicy nie oznacza ogrzewania całej pojemności. Powierzchni i mocy obu wymienników nie sumuje się automatycznie. Ich połączenie wymaga dopuszczonego schematu. |
| Zasobnik solarny | W typowej konstrukcji dolna wężownica odbiera ciepło z kolektorów, a górna służy do dogrzewania. | Chłodniejsza dolna strefa ułatwia odbiór energii słonecznej. Źródło pomocnicze zapewnia wymagany zapas przy niedoborze słońca. | Trzeba przewidzieć utrzymanie właściwych warunków higienicznych również podczas braku zysków słonecznych. Górna wężownica dobrana do kotła może nie wystarczyć pompie ciepła. |
| Układ multiwalentny | Wykorzystuje kilka źródeł lub sposobów dostarczania ciepła. Konkretna konstrukcja może obejmować wężownice, wymiennik zewnętrzny i grzałkę. | Umożliwia wybór źródła według dostępności energii i warunków pracy. Korzyści zależą od automatyki i priorytetów. | Więcej obiegów wymaga kontroli przepływów niepożądanych i strat. Należy ustalić, czy podana pojemność dotyczy wody użytkowej, grzewczej, czy oddzielnych części urządzenia. |
| Dwupłaszczowy | Woda grzewcza przepływa przez płaszcz i ogrzewa wodę użytkową przez ścianę zbiornika. | Ciepło jest przekazywane przez rozłożoną powierzchnię ściany. O wydajności decydują geometria płaszcza, przepływ i temperatury. | Nie każdy płaszcz obejmuje całe dno. Należy sprawdzić dopuszczone położenie montażowe oraz parametry współpracy z pompą ciepła. |
| Tank-in-tank | Wewnętrzny zbiornik wody użytkowej jest zanurzony w zewnętrznym zbiorniku wody grzewczej. | Powierzchnia ściany wewnętrznego zbiornika służy do wymiany ciepła i może umożliwiać intensywne ładowanie. | Wydajność wymaga potwierdzenia dla temperatur danego źródła. Sama konstrukcja nie gwarantuje braku osadów, biofilmu ani bakterii. |
| Ładowany warstwowo | Ogrzana woda trafia do odpowiedniej strefy. Przykładem jest ładowanie przez zewnętrzny wymiennik płytowy. | Szybkie odtworzenie gorącej warstwy bez oczekiwania na ogrzanie całej objętości. Odpowiedni układ może zapewniać niską temperaturę powrotu do źródła. | Wymaga dobranych pomp, czujników i sterowania. Istotne są osady w wymienniku oraz kontrola dolnej strefy. Współpraca z pompą ciepła wymaga doboru przy małej różnicy temperatur. |
| Przeznaczony do pompy ciepła | Wymiennik, hydraulika i sposób pomiaru temperatury są dostosowane do wymagań pompy ciepła. Nie jest to jedna, odrębna geometria zbiornika. | Odpowiedni dobór ogranicza potrzebę nadmiernego podnoszenia temperatury zasilania w celu przekazania wymaganej mocy. | Potrzebne są dane o mocy wymiennika, oporach i czasie ładowania dla konkretnego zestawu. Oznaczenie handlowe nie zastępuje weryfikacji technicznej ani wymagań higienicznych. |
Pytania o konstrukcje zasobników CWU
Czy zasobnik biwalentny zawsze ma dwie wężownice?
Nie. Biwalentność oznacza wykorzystanie dwóch źródeł ciepła. Dwie wężownice są częstym rozwiązaniem, ale możliwe są również inne sposoby doprowadzania energii. O możliwościach urządzenia rozstrzygają jego konstrukcja i dopuszczony schemat podłączenia.
Czy zasobnik solarny można użytkować bez kolektorów słonecznych?
Tak, jeżeli producent dopuszcza taki sposób pracy. Trzeba sprawdzić moc używanego wymiennika oraz objętość, którą rzeczywiście ogrzewa. Górna wężownica może przygotowywać tylko część nominalnego zapasu. Należy również uwzględnić warunki higieniczne w pozostałej części zbiornika.
Czy zasobnik ładowany warstwowo musi mieć wewnętrzną wężownicę?
Nie. Może współpracować z zewnętrznym wymiennikiem płytowym. Pompa pobiera wtedy chłodniejszą wodę użytkową ze zbiornika, kieruje ją przez wymiennik i wprowadza ogrzaną do właściwej strefy. Woda użytkowa pozostaje oddzielona od wody obiegu grzewczego.
Czy bufor z wężownicą CWU jest tym samym co zasobnik wody użytkowej?
Nie. W takim buforze magazynowana jest woda grzewcza, a użytkowa ogrzewa się podczas przepływu przez oddzielną wężownicę. Przykładowo 300 litrów pojemności bufora nie oznacza 300 litrów zmagazynowanej wody do kąpieli. Dostępność CWU zależy od energii w buforze, jego temperatur i wydajności wymiennika przy wymaganym przepływie.
Czy dwie wężownice można połączyć, aby zasilać je jedną pompą ciepła?
Tylko wtedy, gdy producent dopuszcza takie rozwiązanie i sprawdzono jego parametry. Połączenie szeregowe zwiększa opory przepływu, a do drugiej wężownicy dociera już chłodniejsza woda grzewcza. Połączenie równoległe wymaga prawidłowego podziału przepływu. Suma powierzchni obu wężownic nie wystarcza do określenia mocy całego układu.
Dlaczego niektóre zasobniki mają podgrzewane dno?
W skrócie
Podgrzewanie dna oznacza takie rozwiązanie konstrukcyjne, które doprowadza ciepło również do najniższej części zasobnika. Może ograniczyć objętość pozostającą niedogrzaną i poprawić wykorzystanie zapasu. Nie jest jednak samodzielnym zabezpieczeniem przed Legionella.
Nie jest to jedna, jednakowo zdefiniowana konstrukcja. Trzeba sprawdzić przekrój urządzenia: ogrzewanie przez płaszcz obejmujący dno, ogrzewanie ściany wewnętrznego zbiornika i wężownica umieszczona blisko dna działają w różny sposób.
Jak ciepło dociera do dolnej strefy?
Ciepło przechodzi przez metalową ściankę wymiennika do wody użytkowej. Ogrzana woda staje się lżejsza i unosi się, wywołując naturalny ruch konwekcyjny. Dlatego powierzchnia grzewcza znajdująca się nisko może skutecznie ogrzewać wodę ponad sobą.
Wymiennik lub grzałka umieszczone wysoko mogą szybko przygotować gorący zapas u góry, pozostawiając znacznie chłodniejszą wodę poniżej. Samo wydłużenie pracy nie gwarantuje wyrównania temperatur w całej objętości. Położenie powierzchni grzewczej ma więc znaczenie niezależnie od jej wielkości.
Wężownica przy dnie a bezpośrednio ogrzewane dno
Nisko poprowadzona wężownica zmniejsza odległość pomiędzy źródłem ciepła a najniższą warstwą wody. Nie oznacza jednak, że cała powierzchnia dna jest bezpośrednio ogrzewana. W konstrukcji z płaszczem obejmującym dno ciepło może być przekazywane również przez dolną ścianę zbiornika. W obu przypadkach rzeczywisty rozkład temperatur zależy od geometrii, przepływów i przebiegu ładowania.
Co zmienia się w wykorzystaniu pojemności?
Podgrzewanie dolnej strefy nie zwiększa liczby litrów mieszczących się w zbiorniku. Może natomiast zwiększyć objętość osiągającą użyteczną temperaturę w przewidzianym cyklu ładowania. Dzięki temu większa część nominalnej pojemności uczestniczy w magazynowaniu ciepła.
Nie oznacza to darmowej energii. Ogrzanie dodatkowej porcji wody wymaga dostarczenia ciepła, a przy tej samej mocy źródła może wydłużyć ładowanie. Korzyścią jest pełniejsze wykorzystanie zbiornika, a nie pominięcie bilansu energetycznego.
Podgrzewane dno a higiena
Niedogrzana strefa i strefa o słabej wymianie wody to dwa różne zjawiska. Ogrzewanie dna może ograniczyć pierwsze, ale nie usuwa automatycznie drugiego. Nie usuwa również osadów ani biofilmu.
Brytyjskie wytyczne HSE opisują możliwość utrzymywania się niedogrzanej wody pod wężownicą. Wskazują między innymi wymienniki sięgające nisko oraz, w odpowiednich instalacjach, kontrolowane mieszanie podczas ogrzewania. Nie wynika z tego, że każdy domowy zasobnik wymaga dodatkowej pompy mieszającej. Rozwiązanie dobiera się do konstrukcji i oceny ryzyka. [29]
Współpraca z pompą ciepła
Ogrzewanie dolnej części może pomóc wykorzystać większą objętość zbiornika. Nie przesądza jednak o jego przydatności do pompy ciepła. Nadal trzeba sprawdzić moc wymiennika przy rzeczywistych temperaturach, wymagany przepływ i opory hydrauliczne.
Samo określenie „podgrzewane dno” nie potwierdza wyższego COP ani krótszego czasu ładowania. Te parametry wynikają z pracy całego zestawu.
Najważniejsze wnioski
Oceniając dolną strefę zasobnika, sprawdzamy trzy rzeczy: czy dociera tam ciepło, czy następuje wymiana wody i czy można usuwać osady. Temperatura zmierzona u góry nie odpowiada automatycznie na żadne z tych pytań.
| Rozwiązanie | Co może zapewnić? | Co wymaga sprawdzenia? |
|---|---|---|
| Wężownica sięgająca blisko dna | Doprowadzenie ciepła do niższej strefy i zmniejszenie objętości pozostającej poniżej powierzchni grzewczej. Naturalna konwekcja rozprowadza ciepło ku górze. | Odległość najniższych zwojów od dna, przebieg temperatur podczas ładowania oraz możliwość usuwania osadów. Nisko położona wężownica nie oznacza bezpośredniego ogrzewania całej powierzchni dna. |
| Płaszcz grzewczy obejmujący dno | Przekazywanie ciepła również przez dolną ścianę zbiornika, co może ograniczać niedogrzanie najniższej warstwy. | Rzeczywisty zasięg płaszcza, obieg wody grzewczej i moc przy parametrach źródła. Konstrukcja nie usuwa samoczynnie osadów ani biofilmu. |
| Tank-in-tank z ogrzewaną dolną ścianą zbiornika wewnętrznego | Doprowadzenie ciepła przez powierzchnię zbiornika wody użytkowej otoczoną wodą grzewczą, również w jego dolnej części. | Przekrój konkretnego urządzenia, rozmieszczenie przyłączy, rozkład temperatur i wymagania serwisowe. Sama nazwa technologii nie potwierdza jednakowego ogrzania całej objętości. |
| Wymiennik lub grzałka tylko w górnej strefie | Szybkie przygotowanie ograniczonego gorącego zapasu bez oczekiwania na ogrzanie całego zbiornika. | Objętość rzeczywiście ogrzewanej strefy oraz warunki w dolnej części. Odczyt górnego czujnika nie potwierdza temperatury całej wody. |
| Kontrolowane mieszanie podczas ogrzewania | W odpowiednio zaprojektowanym układzie może ułatwić ogrzanie chłodniejszej dolnej strefy. Nie stanowi dodatkowego źródła ciepła. | Dopuszczenie rozwiązania, sposób sterowania, współpracę ze źródłem i stan czystości zbiornika. Mieszanie zmienia warstwowanie i nie powinno być dodawane bez oceny całej instalacji. |
Wspólna zasada: skuteczność ogrzewania dolnej strefy ocenia się na podstawie konstrukcji i rzeczywistego przebiegu temperatur. Żadne z tych rozwiązań samo w sobie nie potwierdza bezpieczeństwa mikrobiologicznego całej instalacji.
Pytania o podgrzewane dno zasobnika
Czy podgrzewane dno oznacza dodatkową grzałkę elektryczną?
Nie. Ciepło może być dostarczane przez płaszcz obejmujący dno lub dolną ścianę zbiornika wewnętrznego. Innym rozwiązaniem jest wężownica poprowadzona blisko dna. Trzeba sprawdzić przekrój urządzenia, ponieważ te konstrukcje nie ogrzewają dolnej strefy w identyczny sposób.
Czy temperatura na wyświetlaczu potwierdza ogrzanie dolnej części zbiornika?
Nie. Odczyt dotyczy miejsca pomiaru przez konkretny czujnik albo wartości wyznaczonej przez sterownik. Jeżeli czujnik znajduje się wysoko, dolna strefa może pozostawać chłodniejsza. Do oceny potrzebna jest znajomość położenia czujników i przebiegu ładowania.
Czy podgrzewane dno zawsze zmniejsza zużycie energii?
Nie. Może poprawić wykorzystanie pojemności, ale ogrzanie dodatkowej objętości wody wymaga dostarczenia energii. Wynik eksploatacyjny zależy także od temperatur, strat postojowych, rozbioru i efektywności źródła. Nie można przypisać samej konstrukcji dna stałego procentu oszczędności.
Czy do istniejącego zasobnika można dołożyć ogrzewanie dna?
Tylko w sposób przewidziany i dopuszczony przez producenta. Fabryczne miejsce na grzałkę nie oznacza możliwości zamontowania jej w dowolnym położeniu ani zastosowania dowolnej mocy. Wiercenie, spawanie lub przerabianie zbiornika ciśnieniowego nie jest zwykłą modernizacją instalacyjną.
Czy przy miękkiej wodzie ogrzewanie dolnej strefy nadal ma znaczenie?
Tak. Mniejsza skłonność do tworzenia kamienia nie usuwa różnic temperatur ani miejsc o słabej wymianie wody. Ogrzewanie dolnej strefy, wymiana wody i kontrola osadów dotyczą różnych zjawisk — jednego nie można zastąpić drugim.
Strefy martwe i warstwowanie temperatur w zasobniku CWU
W skrócie
Warstwowanie, czyli stratyfikacja, oznacza utrzymywanie cieplejszej wody nad chłodniejszą. Może pomagać zachować gorący zapas dostępny do poboru. Strefą martwą nazywamy natomiast obszar o bardzo słabej wymianie wody. Chłodniejsza warstwa nie musi być strefą martwą, a woda zalegająca może być również ciepła.
Osobnym zjawiskiem jest niedogrzanie: część wody nie osiąga temperatury wymaganej w przewidzianym cyklu pracy. Te trzy zjawiska mogą występować równocześnie, ale mają różne przyczyny i wymagają odrębnej oceny.
Jak powstają warstwy?
Podczas poboru gorąca woda opuszcza zwykle górną część zasobnika, a zimna wpływa dołem. Różnica gęstości sprzyja utrzymywaniu cieplejszej wody u góry. Pomiędzy obszarem gorącym a chłodnym powstaje strefa przejściowa, nazywana termokliną. Nie jest ona szczelną granicą: jej położenie i grubość zmieniają się podczas poboru, ładowania oraz postoju.
Jeżeli dopływ zimnej wody nie powoduje intensywnego mieszania, górna warstwa może długo zachowywać użyteczną temperaturę. Rozmycie termokliny sprawia natomiast, że większa część objętości ma temperaturę pośrednią.
Dlaczego mieszanie może pogorszyć komfort bez utraty energii?
Wyobraźmy sobie idealizowany zbiornik zawierający 100 litrów wody o temperaturze 60°C i 100 litrów o temperaturze 20°C. Po całkowitym wymieszaniu, pomijając straty i niewielkie różnice właściwości wody, otrzymamy 200 litrów o temperaturze około 40°C.
Energia nie zniknęła, lecz zniknął zapas wody o temperaturze 60°C. Jeżeli potrzebujemy na wyjściu 45°C, wymieszany zbiornik nie zapewni tej temperatury bez dogrzewania, mimo że przed wymieszaniem miał gorącą warstwę dostępną u góry.
To przykład bilansowy, a nie zalecenie utrzymywania podanych temperatur. Pokazuje, dlaczego obok zgromadzonej energii trzeba oceniać temperaturę i ilość wody rzeczywiście dostępnej podczas poboru.
Co wzmacnia lub niszczy warstwowanie?
Znaczenie mają geometria zbiornika, położenie króćców, kierunek i prędkość strumieni oraz sposób rozprowadzania dopływającej wody. Dyfuzor może ograniczać intensywność strumienia wlotowego. Silny strumień skierowany w niewłaściwą strefę może natomiast nasilać mieszanie.
Wężownica wprowadza ciepło na określonej wysokości i wywołuje naturalny ruch wody wokół powierzchni grzewczej. Grzałka umieszczona wysoko ogrzewa przede wszystkim górny zapas. Zewnętrzne ładowanie warstwowe wymaga odpowiedniego miejsca wprowadzenia ogrzanej wody i dopasowania przepływu.
Również powrót cyrkulacji może zmieniać rozkład temperatur. Dlatego powinien być podłączony zgodnie z dokumentacją zasobnika. Zwiększanie przepływu cyrkulacyjnego bez sprawdzenia potrzeb instalacji nie jest uniwersalnym sposobem poprawy jej działania.
Kiedy chłodniejsza strefa wymaga uwagi?
Chłodniejszy dół bezpośrednio po dużym poborze jest naturalnym następstwem dopływu zimnej wody. Inaczej oceniamy obszar, który przez długi czas pozostaje niedogrzany i ma słabą wymianę wody. W połączeniu z osadami i biofilmem może to tworzyć warunki sprzyjające rozwojowi mikroorganizmów. [16, 29]
Nie wystarczy pojedynczy odczyt u góry. W ocenie technicznej sprawdza się przebieg temperatur po zakończeniu ładowania, podczas typowego poboru i w okresie postoju. Pozwala to odróżnić normalne przesuwanie się warstw od trwałego niedogrzania lub problemu hydraulicznego.
Najważniejsze wnioski
Dobre warstwowanie pomaga zachować użyteczną temperaturę gorącego zapasu. Nie stanowi jednak potwierdzenia właściwych warunków higienicznych. Oceniając zasobnik, rozdzielamy bilans energii, dostępność wody o wymaganej temperaturze oraz wymianę wody w całej instalacji.
| Zjawisko | Co oznacza? | Znaczenie praktyczne | Co należy sprawdzić? |
|---|---|---|---|
| Warstwowanie temperatur | Cieplejsza woda pozostaje nad chłodniejszą. Pomiędzy nimi występuje strefa przejściowa — termoklina. | Może pomagać zachować gorącą wodę dostępną u góry, mimo dopływu zimnej wody do dolnej części. Samo warstwowanie nie oznacza usterki ani zastoju. | Temperaturę na wyjściu podczas poboru, ilość uzyskanej wody o wymaganej temperaturze oraz przebieg późniejszego ładowania. |
| Intensywne mieszanie warstw | Woda gorąca i chłodniejsza mieszają się, zwiększając objętość o temperaturze pośredniej. | Może obniżyć temperaturę dostępnego zapasu bez istotnej utraty energii do otoczenia. W określonym cyklu pracy mieszanie może być jednak zamierzone. | Kierunek i prędkość dopływu, działanie dyfuzora, podłączenie cyrkulacji oraz przepływy podczas ładowania. |
| Strefa niedogrzana | Część wody nie osiąga temperatury wymaganej dla tej strefy w przewidzianym cyklu pracy. | Może ograniczać użyteczny zapas i utrudniać utrzymanie właściwych warunków higienicznych. Nie jest tym samym co chwilowe ochłodzenie po poborze. | Położenie i moc wymiennika, temperatury źródła, lokalizację czujników oraz warunki zakończenia ładowania. |
| Zastój lub bardzo słaba wymiana wody | Woda długo pozostaje w części zbiornika, przyłącza albo przewodu, ponieważ jest słabo wymieniana podczas normalnego użytkowania. | W połączeniu z odpowiednią temperaturą i biofilmem może sprzyjać rozwojowi mikroorganizmów. Woda zastoinowa nie musi być chłodna. | Geometrię przepływu, nieużywane odgałęzienia, rzeczywisty rozbiór i dopasowanie pojemności do użytkowania. |
Ważne rozróżnienie: pomiar temperatury opisuje stan cieplny w miejscu czujnika. Nie dowodzi samodzielnie, że w danej części instalacji następuje odpowiednia wymiana wody. Do oceny potrzebne są także informacje o przepływach i sposobie użytkowania.
Pytania o warstwowanie i strefy martwe
Czy warstwowanie temperatur jest wadą zasobnika?
Nie. Podczas poboru może pomagać zachować gorącą wodę w górnej części zbiornika. Ocenie podlegają jednak również warunki w chłodniejszych strefach, ich późniejsze dogrzewanie i wymiana wody. Korzystne warstwowanie nie jest równoznaczne z prawidłową higieną całego układu.
Czy całkowite wymieszanie wody zwiększa dostępny zapas?
Nie zwiększa ilości zgromadzonej energii. Wyrównuje temperatury, co może obniżyć temperaturę wody dostępnej na wyjściu poniżej wymaganej wartości. Mieszanie bywa uzasadnionym elementem określonego cyklu ogrzewania, ale nie jest uniwersalnym sposobem zwiększania komfortu.
Czy chłodniejszy dół po kilku kolejnych prysznicach oznacza awarię?
Nie. Podczas poboru do zasobnika dopływa zimna woda, która zwykle zajmuje dolną część. Istotne jest, czy układ później odtwarza wymagany zapas w przewidzianym czasie. Niepokojące może być utrzymywanie się niedogrzanej strefy mimo zakończenia cyklu, który powinien ją ogrzać.
Czy cyrkulacja może zaburzać warstwowanie?
Tak. Znaczenie mają temperatura powracającej wody, wysokość przyłącza oraz natężenie i kierunek przepływu. Niewłaściwe podłączenie lub nadmierny przepływ mogą nasilać mieszanie. Parametry cyrkulacji trzeba dobrać jednocześnie do wymagań instalacji i konstrukcji zasobnika.
Czy gorąca woda w danym miejscu wyklucza zastój?
Nie. Temperatura i wymiana wody opisują różne zjawiska. Fragment instalacji może się nagrzewać, mimo że woda jest w nim rzadko wymieniana. Dlatego ocena zastoju wymaga sprawdzenia połączeń hydraulicznych i rzeczywistego użytkowania, a nie tylko odczytu temperatury.
Wężownica pod lupą: powierzchnia, średnica, przepływ i temperatura
W skrócie
Wężownica jest wymiennikiem oddzielającym wodę grzewczą od użytkowej. Jej moc zależy od powierzchni wymiany, różnicy temperatur oraz warunków przepływu i przejmowania ciepła po obu stronach ścianki. Podana w katalogu moc obowiązuje przy określonych warunkach badania lub obliczenia, a nie przy każdej temperaturze zasilania.
Zasobnik dobrze współpracujący z kotłem może ograniczać pompę ciepła, jeżeli jego wymiennik wymaga dużej różnicy temperatur do przekazania potrzebnej mocy.
Powierzchnia, długość i średnica — co z czego wynika?
Dla gładkiej rury powierzchnię zewnętrzną obliczamy ze wzoru:
A = π × d × L
A oznacza powierzchnię zewnętrzną w m², d — średnicę zewnętrzną w metrach, a L — długość rury w metrach.
Przykładowo rura o średnicy zewnętrznej 32 mm i długości 20 m ma około 2,01 m² powierzchni. W rurach karbowanych lub ożebrowanych rzeczywistą powierzchnię należy przyjąć z dokumentacji producenta.
Średnica wewnętrzna wpływa natomiast na prędkość przepływu i opory hydrauliczne. Wydłużenie rury zwiększa powierzchnię, ale przy pozostałych warunkach niezmienionych również opory. Zwiększenie średnicy wewnętrznej zmniejsza prędkość przy tym samym przepływie objętościowym. Może ułatwić przepływ, lecz zmienia również warunki przejmowania ciepła.
Współczynnik U — dlaczego same metry kwadratowe nie wystarczą?
Współczynnik przenikania ciepła U, wyrażany w W/(m²·K), opisuje łączne oddziaływanie kilku oporów: przejmowania ciepła od wody grzewczej do ścianki, przewodzenia przez ściankę oraz oddawania ciepła do wody użytkowej. Osady wprowadzają dodatkowy opór.
W wężownicy przepływ wody grzewczej jest zwykle wymuszany pompą. Po zewnętrznej stronie istotną rolę odgrywa naturalny ruch wody w zbiorniku. Dlatego zwiększanie przepływu wewnątrz rury nie musi dawać proporcjonalnego wzrostu mocy: ograniczenie może występować po drugiej stronie wymiennika. [14]
Powierzchnia i współczynnik muszą do siebie pasować
U i A muszą odnosić się do tej samej powierzchni: wewnętrznej albo zewnętrznej. Nie można bez przeliczenia połączyć współczynnika określonego dla powierzchni wewnętrznej z powierzchnią zewnętrzną rury. Ma to znaczenie przy porównywaniu danych pochodzących z różnych dokumentacji.
Temperatura zasilania, powrotu i wody w zbiorniku
Zależność opisująca moc wymiany ma postać:
P = U × A × ΔTlm / 1000
W tym zapisie P otrzymujemy w kW, gdy U podajemy w W/(m²·K), A w m², a ΔTlm w kelwinach. Dzielenie przez 1000 przelicza waty na kilowaty.
ΔTlm to średnia logarytmiczna różnica temperatur. Uwzględnia, że woda grzewcza ochładza się podczas przepływu przez wężownicę, więc różnica temperatur nie jest jednakowa na całej jej długości.
Dla uproszczonego modelu z jednakową temperaturą wody użytkowej w całym zbiorniku:
ΔT1 = Tz − Tw
ΔT2 = Tp − Tw
ΔTlm = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)
Tz oznacza temperaturę zasilania, Tp — powrotu wężownicy, a Tw — wody użytkowej. Symbol ln oznacza logarytm naturalny. W rozpatrywanym przypadku obie różnice temperatur są dodatnie. Jeżeli są równe, ich wspólna wartość jest również średnią logarytmiczną. [14]
To model chwilowych warunków wymiany, nie pełnego procesu ładowania. W rzeczywistym zasobniku temperatury warstw zmieniają się w czasie. Dokładniejsze obliczenie uwzględnia różne temperatury wody użytkowej wzdłuż wymiennika.
Dlaczego wymiennik kotłowy może ograniczać pompę ciepła?
Kocioł może zasilać wężownicę wodą znacznie cieplejszą od wody użytkowej. Przy dużej różnicy temperatur nawet stosunkowo mały wymiennik może przekazywać znaczną moc.
Pompa ciepła zwykle pracuje przy mniejszej różnicy temperatur. Ten sam wymiennik może wtedy przekazywać mniej ciepła, szczególnie pod koniec ładowania, gdy temperatura zasobnika zbliża się do temperatury zasilania.
Podniesienie temperatury zasilania może zwiększyć moc przekazywaną przez wymiennik, lecz jednocześnie pogorszyć COP pompy. Dlatego sprawdza się charakterystykę całego zestawu, zamiast kompensować niedopasowany zasobnik samym zwiększeniem mocy źródła. [10, 14]
Wymagany przepływ i opory hydrauliczne
Dla wody można zastosować przybliżony bilans:
P [kW] ≈ 1,163 × qv [m³/h] × (Tz − Tp) [K]
qv oznacza przepływ objętościowy przez wężownicę. Współczynnik 1,163 wynika z przyjęcia zaokrąglonych właściwości wody.
Przekazanie 12 kW przy różnicy zasilanie–powrót 5 K wymaga w tym przybliżeniu około 2,06 m³/h. Jest to przepływ w obiegu grzewczym, nie ilość wody pobieranej z kranu.
Pompa obiegowa musi zapewnić taki przepływ przy oporach wężownicy, przewodów, zaworów i pozostałych elementów. Temperatura powrotu wynika ze współpracy przepływu i wymiany ciepła — nie można przyjąć jej dowolnie, niezależnie od bilansu. Dla mieszanin z glikolem trzeba uwzględnić ich właściwości i stężenie.
Najważniejsze wnioski
Wymiennik dobiera się jednocześnie cieplnie i hydraulicznie. Potrzebne są moc przy właściwych temperaturach, wymagany przepływ, opory oraz przebieg ładowania. Sama powierzchnia wężownicy nie pozwala potwierdzić, że zasobnik wykorzysta moc konkretnej pompy ciepła.
| Parametr | Zasilanie / powrót 80 / 60°C | Zasilanie / powrót 60 / 55°C |
|---|---|---|
| Powierzchnia zewnętrzna wymiennika A | 2,00 m² | 2,00 m² |
| Przyjęty współczynnik U, odniesiony do powierzchni zewnętrznej | 500 W/(m²·K) | 500 W/(m²·K) |
| Jednorodna temperatura wody użytkowej w modelu | 50°C | 50°C |
| Różnica temperatur przy wejściu do wężownicy ΔT₁ | 80 − 50 = 30 K | 60 − 50 = 10 K |
| Różnica temperatur przy wyjściu z wężownicy ΔT₂ | 60 − 50 = 10 K | 55 − 50 = 5 K |
| Średnia logarytmiczna różnica temperatur ΔTlm | 18,20 K | 7,21 K |
| Obliczona chwilowa moc wymiany ciepła | 18,20 kW | 7,21 kW |
| Przepływ wody grzewczej wynikający z bilansu mocy | około 0,78 m³/h | około 1,24 m³/h |
Jak wykonano obliczenie? Moc wyznaczono ze wzoru P = U × A × ΔTlm / 1000. Przepływ obliczono następnie z bilansu qv = P / [1,163 × (Tz − Tp)]. W obliczeniach wykorzystano wartości niezaokrąglone; wyniki w tabeli zaokrąglono.
Założenia i granice modelu: przyjęto jednakową temperaturę wody użytkowej w całym zbiorniku oraz umowny, stały współczynnik U. W rzeczywistości U może zmieniać się wraz z przepływem i warunkami opływu wężownicy. Porównanie pokazuje wpływ różnicy temperatur przy niezmienionym U, a nie pełną charakterystykę konkretnego produktu. Przepływy w obu wariantach są różne.
Znaczenie dla doboru: ta sama powierzchnia nie oznacza tej samej mocy przy innych temperaturach. Źródło musi również dostarczyć obliczoną moc, a układ hydrauliczny zapewnić wymagany przepływ. Moc chwilowa nie jest średnią mocą całego cyklu ładowania. Podane temperatury służą wyłącznie objaśnieniu obliczenia i nie są zaleceniem nastaw eksploatacyjnych ani higienicznych.
Pytania o parametry wężownic
Czy dwie wężownice o powierzchni 3 m² muszą mieć taką samą moc?
Nie. Mogą różnić się średnicą rur, geometrią, materiałem, przepływem oraz sposobem opływania przez wodę w zbiorniku. Porównanie wymaga tych samych temperatur i warunków pracy. Trzeba również ustalić, czy producenci podają powierzchnię wewnętrzną, czy zewnętrzną.
Czy moc katalogową dla zasilania 80°C można wykorzystać przy doborze do pompy ciepła?
Nie można przenieść jej bezpośrednio na inne warunki. Potrzebna jest charakterystyka wymiennika dla temperatur i przepływu przewidzianych w układzie z pompą ciepła. Znaczenie ma również temperatura wody użytkowej: moc przekazywana na początku ładowania może być znacznie większa niż pod jego koniec.
Czy większy przepływ przez wężownicę zawsze proporcjonalnie zwiększa jej moc?
Nie. Może poprawić przejmowanie ciepła wewnątrz rury, ale nie usuwa pozostałych oporów wymiany, w tym ograniczeń po stronie wody użytkowej. Jednocześnie zwiększa opory hydrauliczne i może podnosić zużycie energii pompy obiegowej. Przepływ należy dobrać, a nie maksymalizować.
Czy mała różnica temperatur między zasilaniem a powrotem dowodzi dobrego doboru?
Nie. Może wynikać z dużego przepływu, ale również z małej mocy przekazywanej do wody. Do oceny potrzebne są jednocześnie przepływ, temperatura zasilania, powrotu i wody użytkowej oraz etap ładowania. Sama różnica temperatur nie określa mocy wymiennika.
Czy obecność glikolu zmienia wymagania wobec wężownicy?
Tak. Mieszanina z glikolem ma inne ciepło właściwe, gęstość i lepkość niż woda. Zmienia to wymagany przepływ, opory i warunki przejmowania ciepła. Obliczenia powinny uwzględniać rodzaj glikolu, jego stężenie oraz temperaturę pracy. Współczynnika przybliżonego dla wody nie stosuje się bez sprawdzenia.
Z czego wykonuje się zasobniki CWU?
W skrócie
Materiał zasobnika wpływa na odporność korozyjną, sposób ochrony i wymagania serwisowe. Nie określa jednak samodzielnie trwałości urządzenia. Równie ważne są skład wody, temperatura, jakość spoin i powierzchni, geometria połączeń oraz prawidłowa eksploatacja.
Stal emaliowana, stal nierdzewna 304, 316L i stale duplex wykorzystują różne właściwości materiałowe. Nie można przypisać każdej z tych nazw jednej, gwarantowanej liczby lat użytkowania.
Stal emaliowana — powłoka i ochrona katodowa
W zasobniku emaliowanym stalowa konstrukcja zapewnia wytrzymałość, a wypalana powłoka szklista ogranicza kontakt stali z wodą. Ochrona anodowa zabezpiecza miejsca, w których taki kontakt może wystąpić, na przykład w drobnych nieciągłościach powłoki.
Emalia i anoda pełnią zatem uzupełniające się funkcje. Obecność powłoki nie zwalnia z kontroli zabezpieczenia przewidzianego przez producenta. Dla trwałości liczą się także jakość wykonania, stan przyłączy i przestrzeganie dopuszczalnych warunków pracy.
Stal nierdzewna 304 — odporność zależna od środowiska
Stale nierdzewne chroni cienka warstwa pasywna bogata w związki chromu. Popularna stal austenityczna określana jako AISI 304, na przykład gatunek EN 1.4301, może dobrze pracować w odpowiednio dobranych warunkach wodnych.
Nie jest jednak odporna na każde środowisko. Chlorki, podwyższona temperatura, szczeliny i nieprawidłowo przygotowane powierzchnie mogą sprzyjać korozji miejscowej. Oznaczenie „nierdzewny” nie zastępuje sprawdzenia wymagań producenta dotyczących wody. [30, 31]
Stal nierdzewna 316L — co daje molibden i niska zawartość węgla?
Stal 316L zawiera molibden, który w wielu środowiskach chlorkowych poprawia odporność na korozję wżerową w porównaniu ze stalą 304. Litera L oznacza obniżoną zawartość węgla. Ogranicza to podatność na określone niekorzystne zmiany w obszarach poddanych nagrzewaniu podczas spawania, związane z korozją międzykrystaliczną.
Nie oznacza to odporności na dowolne stężenie chlorków, temperaturę ani środek chemiczny. W dokumentacji warto szukać dokładnego gatunku: pod popularnym określeniem 316L występują między innymi stale EN 1.4404 i 1.4432, różniące się zakresem zawartości molibdenu. [30, 32]
Spoiny i wykończenie są częścią jakości zbiornika
Dobrze dobrany gatunek stali nie kompensuje błędów wykonania. Znaczenie mają prawidłowe spawanie, usunięcie przebarwień cieplnych i zanieczyszczeń oraz odpowiednia obróbka powierzchni. Szczeliny i osady mogą tworzyć lokalnie bardziej niekorzystne warunki niż te wynikające z samej analizy wody zasilającej.
Stale duplex — rodzina materiałów, nie jeden gatunek
Duplex oznacza stal o strukturze austenityczno-ferrytycznej. Takie materiały łączą wysoką wytrzymałość z odpornością korozyjną zależną od konkretnego składu i wykonania.
Przykładowo duplex 2304 odpowiada gatunkowi EN 1.4362, a 2205 — EN 1.4462. Nie są to materiały równoważne. Nie można zakładać, że każda stal opisana jako duplex będzie pod każdym względem odporniejsza od każdej stali 316L. Trzeba porównywać konkretne gatunki i rodzaj zagrożenia: wżery, korozję szczelinową czy pękanie korozyjne. [30, 33]
Jakość wody i temperatura — wspólne warunki doboru
Twardość, pH, przewodność i zawartość chlorków opisują różne właściwości wody. Zmiękczenie jonowymienne ogranicza twardość, ale nie oznacza usunięcia chlorków. Chlorków nie należy również utożsamiać z wolnym chlorem stosowanym do dezynfekcji.
Dopuszczalne parametry ustala się według dokumentacji konkretnego urządzenia. Wartości granicznych podanych dla przepływającej wody w temperaturze otoczenia nie przenosi się automatycznie na gorącą wodę przechowywaną w zasobniku.
Kamień, higiena i koszty eksploatacji
Żaden z wymienionych materiałów nie eliminuje wytrącania osadów mineralnych. Gładkość powierzchni i dostęp serwisowy mogą ułatwiać czyszczenie, lecz nie gwarantują braku biofilmu ani bakterii.
Koszt użytkowania obejmuje nie tylko zakup, ale także przeglądy, obsługę ochrony antykorozyjnej i usuwanie osadów. Wymagania dotyczące anody wynikają z konstrukcji urządzenia — sama nazwa materiału nie jest wystarczającą podstawą do rezygnacji z przewidzianego zabezpieczenia.
Najważniejsze wnioski
Materiał dobiera się do wody, temperatury i konstrukcji całego urządzenia. Warto sprawdzić dokładne oznaczenie stali, wymagania eksploatacyjne oraz dostęp do czyszczenia. O trwałości decyduje zgodność tych elementów, a nie samo hasło „nierdzewka”, „316L” lub „duplex”.
| Kryterium | Stal emaliowana | Stal nierdzewna 304 | Stal nierdzewna 316L | Stale duplex |
|---|---|---|---|---|
| Mechanizm ochrony | Powłoka szklista ogranicza kontakt stali z wodą. Przewidziana ochrona anodowa zabezpiecza odsłonięte miejsca. | Warstwa pasywna bogata w związki chromu. Odporność zależy od środowiska i stanu powierzchni. | Warstwa pasywna; dodatek molibdenu poprawia odporność na korozję wżerową w wielu środowiskach chlorkowych. | Warstwa pasywna oraz właściwości konkretnego stopu o strukturze austenityczno-ferrytycznej. |
| Warunki trwałości | Jakość i stan powłoki, skuteczność ochrony anodowej oraz przestrzeganie warunków eksploatacji. | Właściwy skład wody, prawidłowe wykonanie spoin i ograniczenie niekorzystnych warunków w szczelinach. | Większy margines odporności na wżery niż 304 w wielu środowiskach, lecz nadal istotne są woda i wykonanie. | Dokładny gatunek i właściwa technologia wykonania. Odmiany 2304 i 2205 nie są równoważne. |
| Woda i temperatura | Należy przestrzegać zakresów producenta, również dotyczących uzdatniania i warunków działania anody. | Chlorki i podwyższona temperatura mogą zwiększać ryzyko korozji miejscowej. Potrzebne wymagania dla konkretnego urządzenia. | Molibden nie zapewnia odporności na dowolne stężenie chlorków, temperaturę ani środek dezynfekcyjny. | Dopuszczalne warunki zależą od gatunku. Sama nazwa „duplex” nie określa granicznych parametrów wody. |
| Wykonanie i spoiny | Istotne są wykonanie stalowego zbiornika, przygotowanie podłoża oraz prawidłowe nałożenie i wypalenie emalii. | Ważne są spawanie, obróbka powierzchni i usunięcie zanieczyszczeń mogących pogarszać odporność. | Niska zawartość węgla ogranicza podatność na określone zagrożenia w strefach spawanych. Nie zastępuje prawidłowej obróbki. | Wymagana kontrola procesu spawania, aby zachować właściwości struktury i odporność połączeń. |
| Kamień i czyszczenie | Emalia nie zapobiega wytrącaniu minerałów. Metoda czyszczenia musi chronić powłokę i pozostałe elementy. | Osady mogą występować także na nierdzewce. Środek czyszczący musi być zgodny z materiałem i dokumentacją. | Wyższa odporność korozyjna nie oznacza odporności na zarastanie kamieniem. Nadal potrzebny jest dostęp serwisowy. | Nie eliminuje osadów. Procedurę czyszczenia dobiera się do gatunku, konstrukcji i wymagań producenta. |
| Higiena | Powłoka i anoda nie zastępują kontroli temperatur, wymiany wody oraz usuwania osadów. | Powierzchnia nierdzewna nie gwarantuje braku biofilmu ani bezpieczeństwa mikrobiologicznego. | Oznaczenie 316L nie potwierdza działania dezynfekującego. Decydują warunki całej instalacji. | Odporność korozyjna nie jest równoznaczna z ochroną przed rozwojem mikroorganizmów. |
| Obsługa ochrony antykorozyjnej | Kontrola i wymiana anody protektorowej albo sprawdzanie działania układu z anodą prądową. | Wymagania wynikają z konstrukcji urządzenia. Nie wolno usuwać przewidzianej anody tylko dlatego, że zbiornik jest nierdzewny. | Obowiązuje dokumentacja urządzenia. Brak wymaganej wymiany anody, jeśli tak zaprojektowano zbiornik, nie oznacza braku przeglądów. | Zakres obsługi określa producent. Nazwa stopu nie zwalnia z kontroli instalacji i jakości wody. |
| Koszty użytkowania | Uwzględnia się zakup, obsługę anody, przeglądy i czyszczenie. Pomijanie ochrony może skracać trwałość. | Koszt zależy od produktu i warunków wodnych. Korzystna cena nie rekompensuje niedopasowania materiałowego. | Uzasadnienie kosztu zakupu zależy od potrzebnej odporności, jakości wykonania i wymagań serwisowych. | Wytrzymałość może umożliwiać stosowanie cieńszych ścianek, lecz cena i koszty całego urządzenia zależą od projektu. |
Jak korzystać z porównania? Najpierw należy sprawdzić parametry wody i wymagane warunki pracy, a następnie dokumentację konkretnego zasobnika. Tabela nie ustala uniwersalnej kolejności trwałości materiałów ani dopuszczalnych stężeń substancji w wodzie.
Materiał a pompa ciepła: o współpracy decydują przede wszystkim charakterystyka wymiennika, temperatury i hydraulika. Sama nazwa materiału zbiornika nie potwierdza większej mocy ładowania ani wyższego COP.
Pytania o materiały zasobników CWU
Czy stal 316L jest zawsze lepszym wyborem niż 304?
Nie w każdych warunkach wyższa odporność materiału przyniesie istotną korzyść użytkową. Stal 316L zwykle zapewnia większą odporność na korozję wżerową w środowiskach chlorkowych, ale dobór zależy od wody, temperatury i wykonania urządzenia. Trzeba porównywać kompletne zasobniki oraz ich wymagania, nie tylko oznaczenia stali.
Czy każdy zasobnik ze stali duplex jest odporniejszy od zasobnika 316L?
Nie. Duplex to rodzina różnych stopów. Przykładowo gatunki 2304 i 2205 różnią się składem i odpornością. Wynik porównania zależy również od rodzaju korozji, temperatury, spoin i warunków wodnych. Do oceny potrzebne jest dokładne oznaczenie materiału.
Czy zmiękczenie wody rozwiązuje problem chlorków?
Nie. Typowy zmiękczacz jonowymienny zastępuje jony wapnia i magnezu jonami sodu, ale nie usuwa chlorków. Woda o małej twardości może nadal wymagać szczególnej uwagi przy doborze stali nierdzewnej. Twardość i zawartość chlorków trzeba rozpatrywać oddzielnie.
Czy stal przyciągana przez magnes nie nadaje się na zasobnik?
Nie można tego ocenić magnesem. Stale duplex mają właściwości magnetyczne, a niektóre stale austenityczne mogą wykazywać magnetyzm po obróbce plastycznej. Przyciąganie magnesu nie określa odporności korozyjnej ani przydatności urządzenia do kontaktu z wodą użytkową.
Czy zasobnik nierdzewny jest bezobsługowy?
Nie. Nawet jeśli jego konstrukcja nie wymaga wymiany anody, pozostają przeglądy, kontrola szczelności i zabezpieczeń oraz usuwanie osadów zgodnie z instrukcją. Nierdzewność nie eliminuje kamienia, biofilmu ani potrzeby utrzymania właściwych warunków eksploatacji.
Anoda magnezowa, anoda tytanowa i ochrona zasobnika
W skrócie
Anoda ochronna jest elementem zabezpieczenia antykorozyjnego. W zasobniku emaliowanym chroni przede wszystkim miejsca, w których stal może mieć kontakt z wodą mimo obecności powłoki.
Anoda magnezowa zużywa się podczas działania. Typowy układ z anodą tytanową wykorzystuje zewnętrzny zasilacz-regulator. Żadne z tych rozwiązań nie jest urządzeniem do dezynfekcji ani samodzielnym zabezpieczeniem przed Legionella.
Na czym polega ochrona katodowa?
Korozja metalu w wodzie jest procesem elektrochemicznym. Ochrona katodowa zmienia warunki tego procesu tak, aby ograniczyć rozpuszczanie chronionego metalu. Stalowa powierzchnia staje się katodą w układzie ochronnym.
Nie oznacza to odbudowy uszkodzonej emalii ani uzupełniania ubytków ścianki. Sprawne zabezpieczenie ogranicza dalszą korozję w przewidzianych warunkach, lecz nie naprawia nieszczelnego zbiornika.
Jak działa anoda magnezowa?
Magnez pełni funkcję materiału poświęcanego: utlenia się, dostarczając elektrony do układu ochronnego. W trakcie eksploatacji anoda stopniowo traci materiał.
Skuteczność zależy między innymi od jej stanu, właściwego połączenia elektrycznego z chronioną konstrukcją, rozmieszczenia oraz właściwości wody. Sam fakt, że pręt nadal znajduje się w zbiorniku, nie potwierdza skutecznej ochrony.
Szybkość zużycia nie jest jednakowa w każdym domu. Wpływają na nią warunki wodne i wymagany prąd ochronny. Dlatego okresu użytkowania anody nie należy określać wyłącznie na podstawie doświadczenia z inną instalacją.
Jak działa anoda tytanowa?
W typowym układzie z prądem wymuszonym elektroda tytanowa ma odpowiednią powłokę aktywną, a prąd ochronny zapewnia zasilacz-regulator. Tytan stanowi podłoże elektrody; sam pręt bez właściwego układu sterującego nie zastępuje kompletnego zabezpieczenia.
Elektroda nie zużywa się tak jak protektor magnezowy. Nie oznacza to jednak nieograniczonej trwałości ani braku obsługi. Trzeba kontrolować działanie zasilacza, połączeń i sygnalizacji zgodnie z instrukcją. Jeśli system wymaga ciągłego zasilania przy napełnionym zbiorniku, wyłączenie go przerywa aktywną ochronę. [35]
Zamiana rodzaju anody wymaga zgodności z urządzeniem
Przejście z magnezu na układ prądowy powinno być przewidziane lub dopuszczone przez producenta zasobnika. Znaczenie mają parametry zestawu, położenie elektrody i sposób montażu. Zgodny gwint nie jest wystarczającym potwierdzeniem prawidłowego doboru.
Kiedy kontrolować, a kiedy wymieniać?
Kontrola i wymiana to różne czynności. Kontrola służy ocenie skuteczności ochrony i stanu elementów. Wymiana anody magnezowej następuje według kryteriów oraz terminów określonych w instrukcji urządzenia.
Nie ma jednego okresu odpowiedniego dla wszystkich zasobników. Przykładowo instrukcja Galmet SGW(S) Rondo Premium przewiduje wymianę anody magnezowej nie rzadziej niż co 18 miesięcy. Jest to wymaganie dotyczące wskazanego urządzenia, a nie uniwersalna zasada dla całego rynku. [34]
W układzie z anodą prądową sprawdza się działanie zabezpieczenia w sposób wskazany przez producenta. Nie należy czekać na pojawienie się rdzawej wody lub przecieku — takie objawy nie są prawidłowym sposobem monitorowania ochrony.
Czy anoda ogranicza bakterie i Legionella?
Ochrona anodowa nie jest metodą kontroli Legionella. Nie zastępuje właściwych temperatur, wymiany wody, czyszczenia ani postępowania przy podejrzeniu skażenia.
Trzeba jednak odróżnić przeznaczenie urządzenia od wszystkich skutków zachodzących reakcji. Anoda służy ochronie antykorozyjnej, ale reakcje elektrochemiczne mogą zmieniać warunki chemiczne w zbiorniku, a pośrednio także warunki rozwoju mikroorganizmów.
Badania laboratoryjnych modeli instalacji wskazują, że obecność materiałów takich jak magnez może wpływać na zachowanie Legionella. Wynik dla konkretnego układu badawczego nie określa ryzyka każdego domowego zasobnika i nie uzasadnia usuwania anody. Nie stanowi również dowodu działania dezynfekującego. [36]
Najważniejsze wnioski
Sprawna anoda chroni metalową konstrukcję. Bezpieczeństwo mikrobiologiczne wymaga odrębnej kontroli. Brak nieprzyjemnego zapachu, prawidłowa sygnalizacja anody lub jej niedawna wymiana nie potwierdzają, że woda jest wolna od bakterii.
| Zagadnienie | Anoda magnezowa | Układ z anodą tytanową | Fakt zamiast mitu |
|---|---|---|---|
| Źródło prądu ochronnego | Reakcja elektrochemiczna związana ze zużywaniem magnezu. Sama anoda nie wymaga zasilacza. | Zewnętrzny zasilacz-regulator współpracujący z odpowiednią elektrodą. | Sam pręt tytanowy nie zastępuje kompletnego układu z prądem wymuszonym. |
| Zużywanie elementów | Magnez jest materiałem poświęcanym i stopniowo ubywa. Tempo zużycia zależy od warunków pracy. | Elektroda nie zużywa się tak jak protektor magnezowy. Jej powłoka, zasilacz i połączenia nadal podlegają kontroli. | Brak okresowej wymiany magnezu nie oznacza nieograniczonej trwałości całego zabezpieczenia. |
| Kontrola działania | Ocena stanu i działania anody metodą przewidzianą przez producenta zasobnika. | Sprawdzanie sygnalizacji, zasilania i pozostałych elementów według instrukcji układu ochronnego. | Brak rdzawego zabarwienia wody ani brak przecieku nie potwierdzają skutecznej ochrony. |
| Terminy obsługi | Kontrole i wymiana zgodnie z instrukcją urządzenia, z uwzględnieniem kryteriów zużycia. | Kontrole w terminach producenta. Reakcja na sygnalizowane nieprawidłowości zgodnie z instrukcją. | Nie istnieje jeden okres wymiany lub kontroli właściwy dla wszystkich zasobników i rodzajów wody. |
| Dobór i zamiana | Wymagane są właściwe parametry, umiejscowienie i połączenie z chronioną konstrukcją. | Potrzebny jest zestaw dopuszczony do danego zasobnika i prawidłowy montaż całego układu. | Zgodność gwintu nie potwierdza zgodności elektrycznej i ochronnej. |
| Wpływ na uszkodzony zbiornik | Sprawna ochrona ogranicza dalszą korozję w przewidzianych warunkach. | Sprawny układ ogranicza korozję, ale nie odbudowuje utraconego materiału. | Wymiana rodzaju anody nie naprawia perforacji, nieszczelności ani ubytku grubości ścianki. |
| Bakterie i Legionella | Nie jest środkiem dezynfekującym. Reakcje elektrochemiczne mogą wpływać na środowisko wody, ale nie stanowią potwierdzonej ochrony higienicznej. | Ochrona katodowa nie zastępuje kontroli temperatur, wymiany wody, czyszczenia ani diagnostyki mikrobiologicznej. | Prawidłowy stan anody lub sygnalizacja jej pracy nie są wynikiem badania wody na obecność bakterii. |
Najważniejsze rozróżnienie: przeznaczeniem anody jest ochrona antykorozyjna. Możliwy wpływ reakcji elektrochemicznych na chemię wody nie oznacza działania dezynfekującego. Stan zabezpieczenia zbiornika i higienę instalacji ocenia się oddzielnie.
Pytania o anody ochronne
Czy większa anoda magnezowa zawsze zapewnia lepszą ochronę?
Nie. Większa masa może oznaczać większy zapas materiału, ale nie potwierdza prawidłowego działania w konkretnym zbiorniku. Znaczenie mają również geometria, umiejscowienie, połączenie elektryczne i właściwości wody. Anodę dobiera się według dokumentacji urządzenia, a nie wyłącznie jej rozmiaru.
Czy można wyłączyć zasilanie anody tytanowej podczas urlopu?
Jeżeli układ wymaga ciągłego zasilania przy napełnionym zasobniku, powinien pozostać zasilany również podczas nieobecności domowników. Wyłączenie ogrzewania wody nie oznacza, że przestają zachodzić procesy korozyjne. Sposób wyłączenia lub opróżnienia urządzenia należy ustalić według jego instrukcji.
Czy każdą anodę magnezową wymienia się co 18 miesięcy?
Nie. Taki termin występuje w instrukcjach określonych urządzeń, ale nie jest zasadą dla wszystkich zasobników. Obowiązują wymagania producenta danego modelu, kryteria zużycia i wyniki kontroli. Termin wymiany nie zastępuje wcześniejszego sprawdzenia, jeśli przewiduje je instrukcja lub wystąpią nieprawidłowości.
Czy można usunąć anodę, gdy woda ma nieprzyjemny zapach?
Nie należy pozbawiać zbiornika wymaganej ochrony antykorozyjnej. Zapach wymaga ustalenia przyczyny, a ewentualna zmiana sposobu zabezpieczenia musi być zgodna z dokumentacją urządzenia. Ustąpienie zapachu po zmianie anody nie potwierdza bezpieczeństwa mikrobiologicznego wody.
Czy świecąca kontrolka anody tytanowej potwierdza brak Legionella?
Nie. Sygnalizację interpretuje się zgodnie z instrukcją konkretnego układu. Prawidłowy status ochrony katodowej dotyczy zabezpieczenia antykorozyjnego, a nie obecności bakterii. Nawet dodatkowa funkcja ostrzegania o warunkach temperaturowych nie jest pomiarem mikrobiologicznym.
Korozja galwaniczna w instalacjach CWU
W skrócie
Korozja galwaniczna może wystąpić, gdy różne metale są połączone elektrycznie i mają kontakt ze wspólnym elektrolitem, którym w instalacji jest woda. Powstające ogniwo może przyspieszać korozję metalu zachowującego się w danych warunkach jako anoda.
Sama obecność różnych metali nie przesądza jednak o awarii. Znaczenie mają ich właściwości w określonym środowisku, skład wody, temperatura, stan powierzchni oraz proporcje powierzchni połączonych elementów.
Kiedy połączenie staje się niekorzystne?
Potrzebna jest zarówno droga przepływu prądu przez elementy przewodzące, jak i kontakt z elektrolitem. Dlatego analizujemy całe połączenie, a nie tylko nazwy materiałów rur.
Skutkiem mogą być miejscowe ubytki metalu, uszkodzenia przyłączy, nieszczelności i produkty korozji pojawiające się w wodzie. Objawy nie muszą występować równomiernie na całej powierzchni.
Mała anoda i duża katoda
Szczególnie niekorzystne może być połączenie niewielkiej powierzchni metalu anodowego z dużą powierzchnią katodową. Prąd korozyjny skupia się wtedy na małym obszarze, co może przyspieszać miejscowe uszkodzenie. Dlatego niewielka złączka lub odsłonięty fragment stali mogą wymagać większej uwagi niż wynikałoby z ich rozmiaru. [30]
Miedź, nierdzewka i stal emaliowana
Miedź i stal nierdzewna mogą współpracować w wielu instalacjach wodnych. Nie oznacza to jednak, że każde połączenie tych materiałów jest właściwe niezależnie od składu wody i dokumentacji elementów.
W zbiorniku emaliowanym emalia jest powłoką ochronną, a nie osobnym metalem. Ocenie podlega stal, która może mieć kontakt z wodą, oraz działanie przewidzianej ochrony anodowej. Zastosowanie nierdzewnej złączki nie zastępuje tego zabezpieczenia.
Dlaczego połączenie miedzi z ocynkiem wymaga uwagi?
Problem może wykraczać poza bezpośredni styk metali. Związki miedzi przenoszone z wodą mogą prowadzić do osadzania miedzi na powierzchni ocynkowanej i powstawania lokalnych ogniw korozyjnych.
Z tego powodu izolacja elektryczna jednego połączenia nie usuwa automatycznie zagrożenia związanego z transportem miedzi przez wodę. W instalacji z cyrkulacją nie wystarcza również proste rozpatrywanie materiałów według kolejności „przed” i „za” zasobnikiem. Woda krąży, przenosząc rozpuszczone substancje między częściami układu. [37]
Aluminium w instalacji grzewczej a woda użytkowa
Dopuszczenie elementu aluminiowego do zamkniętego obiegu grzewczego nie oznacza automatycznie przydatności do kontaktu z wodą użytkową. Trzeba sprawdzić konkretny stop, przeznaczenie elementu i zgodność z pozostałymi materiałami.
Nie należy przenosić zaleceń dotyczących chemii wody grzewczej na instalację CWU. Są to oddzielne obiegi o różnych warunkach pracy i wymaganiach.
Jak ograniczać ryzyko?
Podstawą jest zgodny dobór materiałów, właściwych elementów przejściowych i ochrony antykorozyjnej. Tam, gdzie przewidziano izolację elektryczną, trzeba zastosować rozwiązanie rzeczywiście zapewniające taką funkcję. Zwykła metalowa złączka przejściowa nie jest automatycznie złączką dielektryczną.
Nie wolno ograniczać korozji przez samowolne odłączanie przewodów ochronnych lub połączeń wyrównawczych. Ochronę przeciwporażeniową i rozwiązania antykorozyjne trzeba rozpatrywać wspólnie. Należy również odróżnić ogniwo galwaniczne od korozji wywoływanej przez prądy błądzące pochodzące z zewnętrznego źródła.
Najważniejsze wnioski
O trwałości połączeń decyduje cały układ: materiały, woda, temperatura, połączenia elektryczne i sposób przepływu. Nie każda para różnych metali jest niedopuszczalna, a pojedyncza przekładka izolacyjna nie rozwiązuje wszystkich mechanizmów korozji.
| Połączenie materiałów | Co może powodować problem? | Co należy sprawdzić? |
|---|---|---|
| Miedź i stal nierdzewna | Takie połączenie nie oznacza automatycznie nieprawidłowej instalacji. Zachowanie materiałów zależy od składu wody, temperatury, stanu powierzchni oraz zastosowanych złączek. Sama nazwa „nierdzewka” nie określa odporności konkretnego gatunku stali. | Gatunek stali, dopuszczalne parametry wody oraz zgodność połączenia z dokumentacją obu systemów. Złączka mosiężna przewodzi prąd i sama w sobie nie stanowi izolacji elektrycznej. |
| Miedź i stal ocynkowana | Oprócz oddziaływania metali połączonych elektrycznie znaczenie ma transport związków miedzi z wodą. Osadzanie się miedzi na powierzchni ocynku może tworzyć lokalne ogniwa korozyjne. Rozdzielenie metali na jednej złączce nie usuwa tego mechanizmu. | Układ całej instalacji, kierunki przepływu i obecność cyrkulacji. W obiegu cyrkulacyjnym prosta zasada umieszczenia jednego materiału „przed” drugim nie zapewnia ochrony. |
| Stal nierdzewna lub miedź i zbiornik ze stali emaliowanej | Emalia jest powłoką ochronną, a nie osobnym metalem. Znaczenie mają odsłonięte fragmenty stalowego podłoża, metalowe króćce oraz skuteczność ochrony anodowej. Nie należy oceniać takiego połączenia wyłącznie na podstawie materiału zewnętrznej rury. | Wymagane przez producenta przyłącza, ewentualne elementy izolacyjne oraz sprawność anody. Ochrona zbiornika musi być zachowana zgodnie z jego konstrukcją i instrukcją. |
| Stal nierdzewna i stal ocynkowana | W określonych warunkach połączenie może przyspieszać zużywanie powłoki cynkowej. Znaczenie ma stosunek powierzchni metali pozostających w kontakcie z wodą: niewielka powierzchnia anodowa połączona z dużą powierzchnią katodową może ulegać intensywnej korozji miejscowej. | Przydatność ocynku do danych warunków CWU, temperaturę, skład wody i sposób połączenia. Ocenę należy prowadzić dla rzeczywistych warunków pracy, nie tylko według uproszczonego szeregu metali. |
| Aluminium i miedź lub stal nierdzewna | Odporność aluminium zależy od konkretnego stopu, stanu warstwy ochronnej oraz chemii wody. Kontakt elektryczny z innymi metalami może zwiększać ryzyko korozji. Zastosowanie elementu w zamkniętym obiegu grzewczym nie potwierdza jego przydatności do kontaktu z wodą użytkową. | Dopuszczenie konkretnego elementu do wody przeznaczonej do spożycia, zakres pH, temperaturę i wymagania producenta. Nie należy przenosić zasad uzdatniania wody grzewczej na instalację CWU. |
Wniosek praktyczny: o poprawności połączenia decydują konkretne materiały, jakość wody i warunki pracy. Element izolacyjny może ograniczać bezpośrednie sprzężenie galwaniczne, jeśli rzeczywiście przerywa odpowiednią drogę przewodzenia. Nie usuwa jednak transportu jonów metali ani innych przyczyn korozji. Nie wolno odłączać wymaganych połączeń ochronnych lub wyrównawczych instalacji elektrycznej w celu ograniczenia korozji.
Najczęstsze pytania o korozję galwaniczną w instalacji CWU
Czy można łączyć miedź ze stalą nierdzewną?
Tak, takie połączenie może być prawidłowe. Należy jednak uwzględnić gatunek stali, parametry wody, temperaturę oraz wymagania producentów rur i złączek. Samo występowanie dwóch różnych metali nie przesądza o niedopuszczalności połączenia.
Czy złączka mosiężna chroni przed korozją galwaniczną?
Złączka mosiężna przewodzi prąd, więc nie jest złączem dielektrycznym. Może być właściwym elementem przejściowym w określonym systemie, ale nie należy utożsamiać jej zastosowania z elektrycznym rozdzieleniem metali ani z pełną ochroną przed korozją.
Czy wystarczy zamontować stal ocynkowaną przed miedzią?
W instalacji o jednokierunkowym przepływie taka kolejność ogranicza dopływ wody zawierającej związki miedzi do ocynku. Nie jest jednak uniwersalnym zabezpieczeniem. W obiegu cyrkulacyjnym woda wraca, a związki miedzi mogą docierać do wcześniejszych odcinków instalacji. Trzeba ocenić cały układ, a nie tylko kolejność dwóch rur.
Czy odłączenie uziemienia zasobnika zatrzyma korozję?
Nie należy odłączać przewodu ochronnego ani wymaganych połączeń wyrównawczych. Chronią one przed porażeniem. Podejrzenie korozji wywołanej prądami błądzącymi wymaga pomiarów i ustalenia przyczyny przez odpowiednio wykwalifikowanego specjalistę. Nie jest to ten sam mechanizm co zwykła korozja galwaniczna.
Czy element aluminiowy stosowany w ogrzewaniu można wykorzystać w instalacji CWU?
Nie można tego zakładać. Element musi być przeznaczony do kontaktu z wodą użytkową i odpowiedni do jej składu oraz temperatury. Dopuszczenie do zamkniętego obiegu grzewczego nie oznacza dopuszczenia do instalacji wody przeznaczonej do spożycia.
Jak kamień kotłowy wpływa na zasobnik CWU?
W skrócie
Kamień kotłowy to twardy osad mineralny odkładający się na powierzchniach mających kontakt z wodą. W zasobniku CWU może pokrywać wężownicę, grzałkę i inne elementy. Utrudnia przekazywanie ciepła, może wydłużać ładowanie zbiornika i zwiększać ryzyko uszkodzenia grzałki. Znaczenie ma jednak miejsce i charakter osadu — nie każda warstwa powoduje taki sam skutek.
Twardość wody a powstawanie osadów
Twardość wody wynika przede wszystkim z obecności rozpuszczonych związków wapnia i magnezu. Podczas podgrzewania może wytrącać się między innymi węglan wapnia. Intensywność tego procesu zależy od temperatury, pH, alkaliczności i składu wody, a także od warunków przepływu.
Sama informacja o twardości nie wystarcza więc do dokładnego przewidzenia tempa zarastania wymiennika. Szczególne znaczenie ma temperatura jego powierzchni: grzałka elektryczna może być miejscowo znacznie cieplejsza niż otaczająca ją woda.
Twardości nie należy mylić z zawartością chlorków. Są to różne parametry: pierwszy wiąże się między innymi z tworzeniem osadów, drugi może mieć istotne znaczenie dla odporności korozyjnej stali nierdzewnej.
Co kamień zmienia w pracy wężownicy i pompy ciepła?
Warstwa osadu stanowi dodatkowy opór cieplny. Przy niezmienionych temperaturach i przepływach obniża zdolność wymiennika do przekazywania ciepła. Ładowanie zasobnika może trwać dłużej, a dostępna moc grzewcza być mniejsza. W wymiennikach o wąskich kanałach osad może dodatkowo ograniczać przepływ. [38]
W instalacji z pompą ciepła ma to szczególne znaczenie, ponieważ różnica temperatur między wodą grzewczą a wodą w zasobniku jest zwykle niewielka. Jeżeli sterowanie kompensuje pogorszenie wymiany ciepła podwyższeniem temperatury skraplania, współczynnik COP może się obniżyć.
Nie oznacza to jednak, że każda warstwa kamienia powoduje jednakowy wzrost zużycia energii. Skutek zależy od wymiennika, sterowania i warunków pracy. Twierdzenie, że „jeden milimetr kamienia zawsze zwiększa zużycie prądu o określony procent”, bez podania warunków badania nie jest rzetelną zasadą projektową.
Dlaczego grzałka może się przegrzewać?
W grzałce oporowej energia elektryczna jest zamieniana w ciepło. Osad nie sprawia automatycznie, że określona część tej energii przestaje zamieniać się w ciepło. Utrudnia natomiast jego odprowadzanie z powierzchni grzałki do wody.
Temperatura osłony grzałki może wówczas wzrosnąć, powodując zadziałanie zabezpieczenia termicznego albo uszkodzenie elementu. Należy zatem rozróżnić sprawność przemiany energii elektrycznej w ciepło od bezpiecznej i skutecznej pracy całego podgrzewacza. [39]
Osad na dnie a kamień na powierzchni wymiennika
Luźny osad zgromadzony na dnie zbiornika nie jest tym samym co twarda warstwa przywierająca do wężownicy. Spuszczenie wody może usunąć część luźnych zanieczyszczeń, ale nie gwarantuje oczyszczenia powierzchni wymiany ciepła.
Osady mogą również utrudniać utrzymanie higieny i sprzyjać powstawaniu miejsc osłoniętych przez biofilm. Samo odkamienianie nie jest jednak dezynfekcją, a podgrzanie wody nie usuwa nagromadzonych osadów.
Czy zmiękczacz rozwiązuje problem?
Prawidłowo dobrany zmiękczacz jonowymienny ogranicza ilość wapnia i magnezu, zmniejszając skłonność wody do tworzenia osadów. Nie usuwa jednak wszystkich rozpuszczonych soli, w tym chlorków, i nie zastępuje kontroli higieny instalacji.
Zwykły filtr mechaniczny zatrzymuje cząstki, ale nie usuwa rozpuszczonej twardości. Docelowe parametry uzdatnionej wody należy dostosować do wymagań producenta zasobnika i pozostałych urządzeń. Nie ma jednej zasady nakazującej zmiękczanie wody do zera w każdej instalacji.
Najważniejsze wnioski
Ograniczanie osadów zaczyna się od poznania jakości wody. Metodę czyszczenia i częstotliwość przeglądów dobiera się do konstrukcji urządzenia, warunków eksploatacji oraz instrukcji producenta. Środek odpowiedni do jednego wymiennika może uszkodzić inny materiał, powłokę lub uszczelnienia.
| Element instalacji | Możliwy wpływ osadu | Co sprawdzić przed podjęciem działań? |
|---|---|---|
| Wężownica zasobnika | Kamień po stronie wody użytkowej zwiększa opór cieplny. Przy takich samych temperaturach i przepływach może zmniejszać przekazywaną moc oraz wydłużać ładowanie. W układzie z pompą ciepła podnoszenie temperatury pracy w celu kompensacji tego zjawiska może dodatkowo obniżać COP. | Temperatury zasilania i powrotu, przepływ przez wężownicę, nastawy oraz czas ładowania przy porównywalnych warunkach. Samo wolniejsze nagrzewanie nie dowodzi zakamienienia: przyczyną może być również niewłaściwy przepływ, zapowietrzenie lub problem ze źródłem ciepła. |
| Grzałka elektryczna | Osad utrudnia odprowadzanie ciepła z osłony grzałki do wody. Może powodować wzrost temperatury elementu, zadziałanie zabezpieczenia termicznego i uszkodzenie grzałki. Nie oznacza to stałej, procentowej utraty sprawności zamiany energii elektrycznej w ciepło. | Stan grzałki, działanie termostatu i zabezpieczeń oraz zgodność elementu z wymaganiami zasobnika. Oględziny i czyszczenie wymagają bezpiecznego odłączenia urządzenia zgodnie z instrukcją producenta. |
| Wymiennik płytowy w układzie ładowania | Osad na powierzchniach pogarsza wymianę ciepła. Zarastanie wąskich kanałów może zwiększać opory hydrauliczne i ograniczać przepływ. W rezultacie spada moc ładowania lub wydajność przygotowania CWU. | Temperatury i przepływy po obu stronach, spadek ciśnienia oraz stan filtrów. Metoda czyszczenia musi być odpowiednia do materiału płyt, sposobu ich łączenia i uszczelnień. |
| Dno zbiornika | Luźne osady mogą gromadzić się w dolnej części zasobnika i utrudniać utrzymanie czystości. Ich znaczenie cieplne zależy od konstrukcji: osad na ogrzewanym dnie może utrudniać przekazywanie ciepła, natomiast osad poniżej wężownicy nie działa tak samo jak kamień na jej powierzchni. | Dostęp do otworu rewizyjnego, położenie spustu i możliwość usunięcia osadów przewidzianą przez producenta. Opróżnienie zbiornika nie gwarantuje usunięcia wszystkich zanieczyszczeń ani przywartego kamienia. |
Wniosek praktyczny: dłuższy czas ładowania, hałas lub zadziałanie zabezpieczenia wymagają ustalenia przyczyny — nie są samodzielnym potwierdzeniem zakamienienia. Czyszczenie powinno wynikać z rozpoznania stanu urządzenia i zaleceń producenta. Nie zastępuje ono kontroli ochrony antykorozyjnej ani działań służących utrzymaniu higieny wody.
Najczęstsze pytania o kamień i czyszczenie zasobnika
Czy brązowy osad w zasobniku zawsze oznacza kamień kotłowy?
Nie. Osad może zawierać produkty korozji, związki żelaza lub manganu oraz zanieczyszczenia dopływające z wodą. Może również być mieszaniną tych substancji i osadów mineralnych. Sam kolor nie wystarcza do ustalenia składu ani wyboru metody czyszczenia.
Czy filtr mechaniczny chroni wężownicę przed kamieniem?
Zwykły filtr mechaniczny zatrzymuje cząstki stałe, ale nie usuwa rozpuszczonych jonów wapnia i magnezu odpowiedzialnych za twardość wody. Może ograniczyć dopływ zanieczyszczeń, lecz nie zastępuje uzdatniania ukierunkowanego na ograniczenie powstawania kamienia.
Czy wodę do zasobnika należy zmiękczać do zera?
Nie ma takiej uniwersalnej zasady. Docelową twardość ustala się z uwzględnieniem jakości wody oraz wymagań producentów zasobnika, armatury i pozostałych urządzeń. Zmiękczanie jonowymienne nie usuwa chlorków i nie oznacza pełnej demineralizacji wody.
Czy zakamieniona grzałka zawsze zużywa o określony procent więcej prądu?
Nie można podać stałego procentu bez określenia warunków pomiaru. Kamień utrudnia oddawanie ciepła i może prowadzić do przegrzewania grzałki. Zużycie energii całego urządzenia zależy dodatkowo od strat ciepła, sterowania, temperatury i ilości przygotowywanej wody.
Jak często odkamieniać zasobnik i jakiego preparatu używać?
Częstotliwość zależy od jakości wody, temperatury pracy, zużycia CWU i konstrukcji urządzenia. Należy stosować harmonogram kontroli oraz metody dopuszczone przez producenta. Nie ma jednego preparatu odpowiedniego do wszystkich zasobników: znaczenie mają materiał zbiornika i wymiennika, powłoki ochronne oraz uszczelnienia.
8. Straty ciepła, cyrkulacja i higiena instalacji
Nadmierny zapas kosztuje, zajmuje miejsce i może zwiększać straty postojowe. Przy małym poborze woda dłużej pozostaje w układzie, ale duży zbiornik nie oznacza automatycznie skażenia. Znaczenie mają temperatura, wymiana wody, osady, czystość montażu i odcinki pozbawione przepływu.
Dla orientacji: stała strata 50 W oznacza 1,2 kWh ciepła na dobę i 438 kWh rocznie. To przykład rachunkowy, nie wartość typowa dla każdego zasobnika. W rzeczywistości straty zależą od izolacji, temperatury wody i otoczenia. Nie utożsamiamy strat ciepła z poborem prądu pompy ciepła.
Cyrkulacja skraca oczekiwanie na wodę, lecz jej przewody również oddają ciepło. Potrzebuje właściwej izolacji, regulacji i temperatur. Sposobu jej pracy nie dobieramy wyłącznie według kosztu energii. Powrót cyrkulacji może też zaburzać uwarstwienie, zależnie od miejsca przyłączenia i przepływu. [6]
Legionella: nastawa zasobnika to tylko część ochrony
Legionella może namnażać się w instalacjach, szczególnie przy zaleganiu wody w sprzyjających temperaturach około 20–45°C. Nie są to ostre granice bezpieczeństwa. Zakażenie następuje najczęściej przez wdychanie skażonego aerozolu. WHO podkreśla znaczenie zarządzania ryzykiem w całym systemie wodnym. [15, 16]
W metodzie kontroli temperaturowej brytyjskie HSE zaleca magazynowanie wody w co najmniej 60°C i osiąganie 50°C przy punktach poboru w ciągu minuty; w ochronie zdrowia wskazuje wyższy próg dystrybucji. Niemieckie DVGW akcentuje utrzymanie co najmniej 55°C w całym obiegu cyrkulacyjnym. To zagraniczne zalecenia o określonym zakresie, a nie automatycznie polskie obowiązki dla każdego domu. [17, 18]
Ochronę przed oparzeniem zapewnia odpowiednio zaprojektowane mieszanie, z uwzględnieniem krótkich odcinków za mieszaczem. Wartość 40°C użyta w naszych obliczeniach opisuje wodę do kąpieli, nie temperaturę przechowywania. Z kolei kolumna 55°C pokazuje wpływ temperatury na bilans, nie stanowi uniwersalnego zalecenia eksploatacyjnego.
Program „anty-Legionella” nie jest dowodem dezynfekcji całego układu. Temperatura, czas i zasięg zabiegu muszą obejmować miejsca wymagające ochrony. CDC nie zaleca szoku cieplnego jako metody usuwania skażenia instalacji wody pitnej ze względu na częste niepowodzenia i szybkie ponowne zasiedlanie. To inne zagadnienie niż prawidłowe utrzymywanie temperatur podczas eksploatacji. [16]
W Polsce dawny § 120 warunków technicznych przewidywał możliwość uzyskania 55–60°C w punktach czerpalnych oraz 70–80°C podczas dezynfekcji cieplnej. Na dzień 10 października 2026 r. rejestr ELI oznacza to rozporządzenie jako uchylone; przepisy przejściowe art. 102a–102b Prawa budowlanego określają możliwość dalszego stosowania wcześniejszych wymagań. Podstawę dla konkretnej inwestycji trzeba ustalić według jej trybu i aktualnych przepisów. Wymienione wysokie temperatury nie są temperaturami kąpieli. [21, 22]
A co z Pseudomonas aeruginosa?
Pałeczka ropy błękitnej ma znaczenie także w instalacjach wodnych. Może występować w zimnej i ciepłej wodzie oraz tworzyć biofilm — warstwę mikroorganizmów przytwierdzonych do powierzchni, także w armaturze blisko wylewki. Szczególne ryzyko dotyczy osób podatnych na zakażenia i placówek ochrony zdrowia. Nie sprowadza się do samego zasobnika. [19, 23]
Nie jest poprawne proste przeciwstawienie: „Legionellę wygrzewamy, a Pseudomonas nie da się usunąć temperaturą”. Skuteczność zależy od warunków i dotarcia zabiegu do zasiedlonych miejsc. Sam cykl grzałki nie potwierdza usunięcia biofilmu z baterii i przewodów. Podstawą są higieniczny montaż, ograniczenie zastoin i właściwe utrzymanie instalacji; przy podejrzeniu skażenia potrzebne są badania i plan działań specjalisty. [19, 23]
Zmiękczacz wody ani anoda chroniąca zbiornik przed korozją nie zastępują kontroli mikrobiologicznej. Zaleceń szpitalnych nie przenosimy bez oceny ryzyka do każdego domu.
Legionella a konstrukcja zasobnika — co trzeba sprawdzić poza nastawą?
W skrócie
Bezpieczeństwo higieniczne zależy od warunków w całej instalacji, a nie wyłącznie od temperatury wskazywanej przez sterownik. Konstrukcja zasobnika powinna umożliwiać ogrzewanie wymaganej objętości, wymianę wody, usuwanie osadów i kontrolę temperatur. Żaden pojedynczy element — podgrzewane dno, określony materiał czy program automatyki — nie gwarantuje ochrony przed Legionella. [16, 17]
Temperatura zadana, zmierzona i rzeczywisty rozkład temperatur
Temperatura zadana jest poleceniem dla automatyki. Temperatura zmierzona dotyczy miejsca zamontowania czujnika. Rozkład temperatur opisuje natomiast warunki w całej objętości zbiornika. Te trzy informacje nie są równoważne.
Osiągnięcie nastawy przy górnym czujniku nie potwierdza dogrzania wody poniżej wężownicy. Przy ocenie konstrukcji sprawdzamy położenie elementów grzejnych, czujników, dopływu zimnej wody i powrotu cyrkulacji. Dokumentacja powinna wyjaśniać, jaka część objętości jest ogrzewana w danym trybie pracy. [29]
Chwilowe ochłodzenie nie oznacza trwałej strefy niedogrzanej
Podczas poboru zimna woda wpływa do zasobnika, więc przejściowe różnice temperatur są naturalne. Istotne jest, czy dolna strefa zostaje następnie skutecznie dogrzana i czy woda jest wymieniana. Sam obraz warstwowania w jednej chwili nie wystarcza do oceny higieny — trzeba uwzględnić przebieg pracy w czasie.
Podgrzewane dno pomaga tylko w określonym zakresie
Ogrzewanie dolnej części może ograniczać pozostawanie chłodniejszej wody poniżej głównej powierzchni wymiany ciepła. Jego skuteczność zależy jednak od osiąganych temperatur, czasu pracy i rzeczywistego przepływu.
Podgrzewane dno nie usuwa osadów ani nie zapewnia wymiany wody w nieużywanej łazience. Jest cechą konstrukcyjną wspierającą prawidłową eksploatację, a nie samodzielnym zabezpieczeniem mikrobiologicznym. [16, 29]
Cyrkulacja: wspólny powrót nie opisuje każdej gałęzi
W instalacji z kilkoma obiegami prawidłowa temperatura wspólnego powrotu może współistnieć z niedostatecznym przepływem w jednej z gałęzi. Cieplejsza woda z dobrze działającego obiegu miesza się wtedy z wodą z pozostałych.
Dlatego potrzebne są równoważenie hydrauliczne oraz pomiary w reprezentatywnych miejscach, odpowiednio do układu instalacji. Cyrkulacja nie obejmuje automatycznie końcowych odcinków prowadzących do baterii. Rzadko używany punkt poboru może pozostawać problemem mimo prawidłowej pracy pompy cyrkulacyjnej. [17, 29]
Materiał zbiornika i dostęp do czyszczenia
Stal nierdzewna nie jest powierzchnią sterylną. Również emalia nie wyklucza powstawania osadów i biofilmu. Wybór materiału musi uwzględniać odporność na daną wodę oraz możliwość utrzymania urządzenia w czystości.
Praktyczne znaczenie mają dostęp rewizyjny, możliwość opróżnienia zbiornika i dopuszczone metody czyszczenia. Anoda chroni przed korozją; jej obecność lub sprawność nie potwierdza bezpieczeństwa mikrobiologicznego.
Najważniejsze wnioski
Kontrola techniczna powinna odpowiadać na trzy pytania: gdzie woda pozostaje zbyt długo, gdzie utrzymują się niekorzystne temperatury i czy instalację można skutecznie utrzymywać w czystości. Wskazanie sterownika pomaga ocenić pracę urządzenia, ale nie zastępuje oceny całego układu ani badań mikrobiologicznych, gdy są wymagane lub uzasadnione rozpoznanym ryzykiem. [16, 17]
| Obszar kontroli | Co należy ustalić? | Co może prowadzić do błędnego wniosku? |
|---|---|---|
| Dolna część zasobnika | Czy zastosowany sposób ładowania obejmuje dolną strefę, także poniżej głównej wężownicy, i jak zmienia się jej temperatura w cyklu pracy. Sprawdzić konstrukcję, dokumentację i dostępne pomiary. | Uznanie temperatury górnego czujnika za temperaturę całej objętości albo przyjęcie, że samo podgrzewane dno gwarantuje bezpieczeństwo mikrobiologiczne. |
| Warstwowanie i wymiana wody | Czy chłodniejsze strefy są przejściowym skutkiem poboru, czy utrzymują się długotrwale. Uwzględnić rzeczywiste zużycie, harmonogram ładowania oraz okresy nieobecności użytkowników. | Ocena na podstawie pojedynczego odczytu temperatury. Podzielenie pojemności przez średni pobór dobowy również nie dowodzi, że każda część zbiornika jest regularnie przepłukiwana. |
| Obiegi cyrkulacyjne | Czy poszczególne gałęzie mają odpowiedni przepływ i temperaturę. Sprawdzić równoważenie hydrauliczne, izolację oraz reprezentatywne punkty pomiarowe. | Przyjęcie, że działająca pompa lub prawidłowa temperatura wspólnego powrotu potwierdza właściwe warunki w każdej gałęzi instalacji. |
| Rzadko używane punkty i odcinki bez przepływu | Gdzie woda zalega, które punkty są używane sporadycznie i czy pozostały niepotrzebne odgałęzienia. Ustalić sposób ograniczenia zastoin i utrzymania czynnych punktów. | Założenie, że ogrzanie zasobnika lub praca cyrkulacji wymienia wodę również w odcinku prowadzącym do nieużywanej baterii. |
| Osady i dostęp serwisowy | Czy możliwe są oględziny, opróżnienie i czyszczenie zgodne z instrukcją. Uwzględnić zbiornik, armaturę, mieszacze, węże i głowice natryskowe. | Utożsamienie odkamieniania z dezynfekcją albo założenie, że stal nierdzewna, emalia lub sprawna anoda wykluczają powstawanie biofilmu. |
| Czujniki i automatyka | Gdzie znajdują się czujniki, co mierzą oraz jakie warunki kończą ładowanie lub program higieniczny. Odczyty odnosić do rzeczywistej konstrukcji i zakresu działania programu. | Traktowanie komunikatu „cykl zakończony” jako wyniku badania mikrobiologicznego lub potwierdzenia skutecznego działania w całej instalacji. |
Zakres tabeli: jest to zestawienie zagadnień do oceny technicznej, a nie procedura dezynfekcji ani potwierdzenie braku bakterii. Sposób kontroli i ewentualnych badań należy dostosować do rodzaju obiektu, użytkowników oraz rozpoznanego ryzyka. [16, 17, 29]
Najczęstsze pytania o konstrukcję zasobnika i higienę
Czy zakończony program anty-Legionella potwierdza dezynfekcję całej instalacji?
Nie. Potwierdza spełnienie warunków zaprogramowanych w sterowniku, opartych na dostępnych czujnikach. Nie dowodzi osiągnięcia wymaganej temperatury przez odpowiedni czas w każdej części zasobnika, przewodach i armaturze. Nie jest również wynikiem badania mikrobiologicznego. [16, 29]
Czy podgrzewane dno chroni również nieużywaną łazienkę?
Nie. Może poprawiać warunki cieplne dolnej części zasobnika, ale nie wymienia wody w odgałęzieniu prowadzącym do nieużywanej baterii. Takie odcinki wymagają osobnej oceny sposobu użytkowania, przepływu i utrzymania. [16, 17]
Czy zasobnik nierdzewny bez anody jest bezpieczniejszy pod względem Legionella?
Nie można tego stwierdzić na podstawie samego materiału i braku anody. Ochrona antykorozyjna i kontrola mikrobiologiczna to różne zagadnienia. Także na powierzchniach nierdzewnych mogą występować osady i biofilm. Znaczenie mają temperatury, wymiana wody, konstrukcja oraz utrzymanie całej instalacji.
Czy prawidłowy wynik jednej próbki potwierdza bezpieczeństwo całej instalacji?
Nie. Wynik dotyczy konkretnej próbki, miejsca, czasu i sposobu pobrania. Nie opisuje automatycznie wszystkich gałęzi ani warunków w kolejnych dniach. Zakres badań i interpretację wyników należy powiązać z oceną ryzyka oraz właściwie zaplanowanym poborem próbek. [16]
Czy po dłuższej nieobecności wystarczy nagrzać zasobnik?
Samo nagrzanie zbiornika nie wymienia wody zalegającej w przewodach i armaturze. Przywrócenie instalacji do użytkowania powinno uwzględniać długość postoju, utrzymywane temperatury, wymianę wody i stan urządzeń. Przy podejrzeniu skażenia potrzebna jest ocena specjalisty, a nie jedynie uruchomienie programu grzewczego. [16, 17]
9. Najczęstsze pytania o dobór zasobnika c.w.u.
Jaki zasobnik dla czterech osób: 200 czy 300 l?
Zależy od serii poborów i dogrzewania. Cztery prysznice po 64 l dają w naszym modelu 192 l zapasu 60°C z przyjętą rezerwą. Duża wanna, niższa temperatura magazynowania albo ogrzewanie tylko górnej strefy zmienią wynik.
Czy do pompy ciepła zawsze potrzeba większego zasobnika?
Nie zawsze. Mniejsza moc ładowania często zwiększa potrzebny zapas, ale decydują również temperatura, wężownica i odstępy pomiędzy poborami. Porównuje się całe zestawy w tych samych warunkach.
Czy zasobnik po kotle można pozostawić przy pompie ciepła?
Czasem tak, po sprawdzeniu wymiennika, przepływów, czujników i zgodności z wymaganiami pompy. Zgodna pojemność nie wystarcza. Wężownica oceniana przy wysokiej temperaturze kotła może nie przekazać wymaganej mocy przy niższej temperaturze.
Czy mocniejsza grzałka zapewni więcej ciepłej wody?
Przyspieszy odtwarzanie zapasu w ogrzewanej strefie. Nie zwiększy objętości zbiornika ani nie przeniesie ogrzewania automatycznie poniżej miejsca montażu. Trzeba sprawdzić dopuszczalną moc, automatykę i instalację elektryczną.
Czy 300 l ogrzewane częściowo może dać mniej wody niż 200 l?
Tak. O dostępności decydują rzeczywiście ogrzana objętość, temperatury i sposób poboru. Duża chłodna dolna strefa nie zastępuje gorącego zapasu potrzebnego do kąpieli.
Czy zasobnik powinien mieścić całe dobowe zużycie?
Nie, jeśli jest doładowywany w ciągu dnia. Zapas musi pokryć największy niedobór między poborem a dostawą ciepła. Przy ogrzewaniu wyłącznie nocą trzeba zapewnić wodę na okres bez ładowania.
Czy dwa prysznice wymagają dwukrotnie większej pojemności?
Nie automatycznie. Jednoczesność zwiększa wymagany przepływ i ogranicza czas na dogrzewanie. Łączna ilość zużytej wody zależy od przepływów i czasu kąpieli, także wtedy, gdy odbywają się kolejno.
Czy można zmniejszyć zasobnik dzięki wyższej temperaturze?
Wyższa temperatura zwiększa idealną ilość wody po zmieszaniu. Jednocześnie zmienia sprawność źródła, straty i ryzyko oparzeń. Nastawę dobiera się wspólnie z wymaganiami higienicznymi oraz zabezpieczeniami.
Czy okresowe wygrzewanie gwarantuje bezpieczeństwo?
Nie. Nie zastępuje prawidłowych temperatur, wymiany wody, utrzymania armatury i usunięcia zastoin. Jeśli wystąpi skażenie, skuteczność działań trzeba potwierdzić odpowiednią diagnostyką. [16, 19]
Czy fotowoltaika zmienia dobór zasobnika?
Może uzasadniać przesunięcie ładowania na godziny produkcji energii. Zapas trzeba wtedy sprawdzić dla późniejszych kąpieli. Nadwyżka prądu nie usuwa ograniczeń temperatury, wężownicy, higieny ani strat magazynowania.
10. Profesjonalny dobór zasobnika — 3E-HEATING, Wrocław
Najczęstsze błędy to dobór tylko według liczby osób, utożsamianie litrów zbiornika z litrami kąpieli, przyjmowanie mocy z niewłaściwego punktu pracy i odejmowanie energii dogrzewania, która pojawi się dopiero po szczycie. Równie istotne są pominięcie czynnej strefy zbiornika, strat cyrkulacji i wymagań higienicznych.
Do konsultacji przygotuj liczbę użytkowników, przepływy i czas kąpieli, napełnienie wanny, kolejność poborów, model źródła oraz informację o cyrkulacji. Przy istniejącej instalacji pomagają zdjęcia tabliczek znamionowych i zapis nastaw.
W 3E-HEATING oferujemy bezpłatną wstępną konsultację. Nasz zespół uczestniczy w szkoleniach różnych producentów, w tym Viessmann, a trudniejsze przypadki wspiera kadra inżynierska. Po zebraniu danych, a w razie potrzeby również po wizji lokalnej, sprawdzamy bilans, czas odtwarzania zapasu, wymiennik, hydraulikę i higienę. Zakres dalszych prac uzgadniamy indywidualnie.
Jeśli planujesz zmianę źródła, zobacz ofertę pomp ciepła we Wrocławiu. Skonsultuj wstępny dobór zasobnika c.w.u. — dobry wynik zaczyna się od rzeczywistych potrzeb domowników.
Literatura, normy i dokumentacja
Źródła dobrano do konkretnych zagadnień. Obliczenia tabel i wykresu są własnymi przykładami opisanymi w tekście. Zakres wykorzystania dokumentacji, wytycznych i badań wskazano przy odpowiednich pozycjach. Bibliografię uzupełniono 11 października 2026 r.
[1] NEN-EN 12831-3:2017 — zakres metody obliczania mocy i pojemności zasobników. Wykorzystano publiczny opis zakresu normy.
[2] Hendron, Burch, Barker, Tool for Generating Realistic Residential Hot Water Event Schedules, NREL/CP-550-47685, 2010.
[3] COSTIC / ADEME / EDF / GRDF, Le dimensionnement des systèmes de production d’eau chaude sanitaire en habitat individuel et collectif, 2019.
[4] KWR Water Research Institute, SIMDEUM — modelowanie zapotrzebowania na wodę.
[5] Universität Kassel, DHWcalc — generator statystycznych profili poboru.
[6] Buildwise, WaterDim: Aannames gebruikt voor PV-curves, 10.03.2026.
[7] Nejranowski, Szaflik, Objętość zasobnika ciepłej wody o pełnej akumulacyjności w zależności od jej zużycia dobowego, „INSTAL” 2/2022, s. 19–22. Wykorzystano abstrakt i dane bibliograficzne.
[8] Małgorzata Kwestarz, Analiza wpływu zasobnika ciepła na parametry pracy sieci ciepłowniczej, rozprawa doktorska, Politechnika Warszawska, 2011. Przywołana definicja: rozdz. 5.7, s. 73.
[9] Buildwise, Hulpdocument voor WaterDim, 2024, rozdz. 4.
[10] Caleffi, idronics 27: Design Details for Air-to-Water Heat Pump, 2020.
[11] Viessmann, Vitocell 100-V CVWC/CVWB — dane techniczne, dokument 6204616 PL, 4/2023.
[12] GRDF Cegibat, ECS et condensation, des pistes pour une ECS performante, 2021.
[13] Huang Zhen i in., Experimental Analysis of Stratification Characteristics of a New Water Storage Tank, „Nonferrous Metal Materials and Engineering” 38(5), s. 273–279, 2017. Wykorzystano abstrakt wydawcy. DOI: 10.13258/j.cnki.nmme.2017.05.005.
[14] Caleffi, idronics 29: Thermal Characteristics of Heat Exchangers, 2021.
[15] WHO Europe, Prevalence of Legionella as a waterborne pathogen and its health impacts in the pan-European region, 2025. Wykorzystano publiczne streszczenie WHO.
[16] CDC, Controlling Legionella in Potable Water Systems, 3.01.2025.
[17] HSE, Hot and cold water systems — zalecenia dotyczące kontroli ryzyka Legionella.
[18] DVGW, Vermeidung von Legionellen im Trinkwasser.
[19] Umweltbundesamt, Empfehlung zu erforderlichen Untersuchungen auf Pseudomonas aeruginosa, zur Risikoeinschätzung und zu Maßnahmen beim Nachweis im Trinkwasser, 2017.
[20] U.S. Department of Energy, FEMP, definicja First-Hour Rating w tabeli Water-Heating Equipment.
[21] Warunki techniczne, tekst Dz.U. 2022 poz. 1225 i status aktu w ELI, § 120. Stosowanie wcześniejszych wymagań należy rozpatrywać z uwzględnieniem przepisów przejściowych.
[22] Ustawa z 31.07.2026 r., Dz.U. 2026 poz. 1161 — przepisy epizodyczne art. 102a–102c Prawa budowlanego.
[23] NHS, Health Technical Memorandum 04-01, Part B, rozdz. 5: Pseudomonas aeruginosa.
[24] Galmet, Tower Grand — dane techniczne producenta. Dane modelu Tower Grand 400, nr 26-408107N; odczyt 10.10.2026.
Źródła uzupełniające: konstrukcja, materiały i eksploatacja zasobników
[25] Viessmann, Comparison of DHW cylinders . Porównanie sposobów przygotowania i magazynowania ciepłej wody.
[26] ACV, Tank-in-Tank technology . Opis zasady działania konstrukcji zbiornik w zbiorniku. Deklaracje dotyczą rozwiązań producenta i nie stanowią uniwersalnej gwarancji higieny ani braku osadów.
[27] Galmet, Wymiennik poziomy dwupłaszczowy . Przykład konstrukcji z płaszczem grzewczym.
[28] Viessmann, Vitocell 100-L . Przykład zasobnika przeznaczonego do współpracy z zewnętrznym układem ładowania.
[29] Health and Safety Executive, HSG274, Part 2: The control of legionella bacteria in hot and cold water systems . W szczególności zagadnienia konstrukcji podgrzewaczy, chłodniejszych stref, cyrkulacji i kontroli temperatur. Brytyjskie wytyczne należy odczytywać w ich zakresie zastosowania; nie są polskim przepisem.
[30] Water UK, Applications for Stainless Steel in the Water Industry , IGN 4-25-02, wydanie 2, sierpień 2023. Dobór stali nierdzewnych, mechanizmy korozji oraz łączenie materiałów. Parametrów granicznych dla określonych zastosowań wodociągowych nie należy automatycznie przenosić na gorącą wodę użytkową.
[31] Outokumpu, Core range — karta materiałowa . Charakterystyka stali austenitycznych, w tym gatunków z rodziny 304.
[32] Outokumpu, Supra range — karta materiałowa . Charakterystyka stali zawierających molibden, w tym gatunków z rodziny 316L.
[33] Outokumpu, Duplex for storage tanks — przewodnik materiałowy . Właściwości i zastosowania stali duplex w konstrukcjach zbiornikowych. Materiał nie zastępuje oceny konkretnego zasobnika do wody użytkowej.
[34] Galmet, SGW(S) Rondo Premium — instrukcja obsługi i montażu , wersja z 28 stycznia 2026 r. Przykład wymagań eksploatacyjnych i ochrony anodowej. Podane okresy kontroli i wymiany dotyczą urządzeń objętych instrukcją.
[35] Magontec, CORREX PERI EVO — Operating manual , dokument 6920-001. Zasady działania i eksploatacji ochrony katodowej z zewnętrznym źródłem prądu.
[36] Martin i in., Chlorine Disinfection of Legionella spp., L. pneumophila, and Acanthamoeba under Warm Water Premise Plumbing Conditions , „Microorganisms”, 2020, 8(9), 1452. DOI: 10.3390/microorganisms8091452. Wykorzystano abstrakt badania modelowego. Wyników dla określonych materiałów i warunków doświadczenia nie należy traktować jako uniwersalnej oceny wszystkich zasobników.
[37] Deposition Corrosion of Galvanized Steel in the Presence of Copper , „CORROSION”, 2016, 72(1). Wykorzystano publiczny opis badania dotyczącego osadzania miedzi i powstawania lokalnych ogniw korozyjnych na stali ocynkowanej.
[38] Caleffi, Heat Exchanger Applications , „idronics” 29, 2021. Zastosowania wymienników ciepła, w tym przygotowanie CWU i znaczenie odkładania osadów.
[39] A. O. Smith, To Remove Water Scale from Tank Type Glass-Lined Water Heaters , formularz 4800, rewizja 9, 2003. Materiał techniczny dotyczący skutków osadów, przegrzewania elementów i konserwacji podgrzewaczy. Przywołano mechanizmy fizyczne; procedury chemicznego czyszczenia wymagają zgodności z aktualną instrukcją konkretnego urządzenia.
Potrzebujesz więcej informacji?
Umów się na konsultacje z naszymi specjalistami lub zapytaj o wycenę
