VIESSMANN · VITOCAL 200-A INTELLIGENT ENERGY
Co wyróżnia wersję Controller?

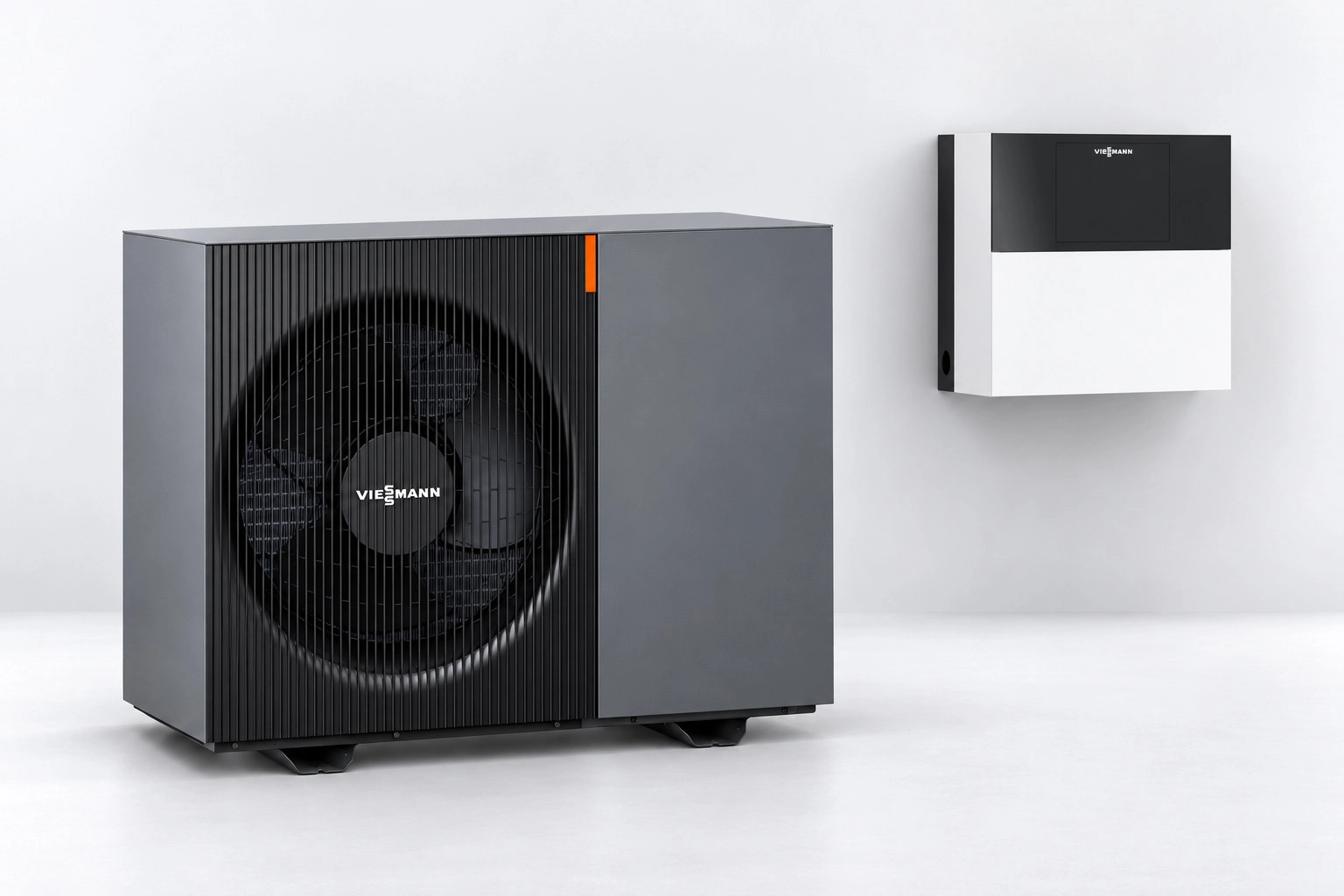

Controller łączy monoblokową pompę ciepła powietrze–woda na czynnik R290 z kompaktowym modułem sterującym. Hydraulikę wykonujemy poza modułem i dobieramy do instalacji: od pojedynczej pompy po układ kaskadowy.
- Kompaktowe sterowanie
- Moduł IDU Controller ma wymiary 450 × 400 × 135 mm.
- Hydraulika dobrana do budynku
- Armatura, zbiorniki i wyposażenie obiegów według projektu instalacji.
- Jedna pompa lub kaskada
- Możliwość sterowania maksymalnie czterema jednostkami zewnętrznymi.
Dobór i montaż: Wrocław i okolice.
Dla kogo jest wersja Controller?
Controller warto rozważyć, gdy potrzebne jest sterowanie pompą ciepła z hydrauliką dopasowaną do warunków budynku. Niewielka obudowa mieści elektronikę i panel obsługowy; miejsce na armaturę oraz ewentualne zbiorniki planujemy oddzielnie.
Indywidualny układ instalacji
Dobieramy sposób podłączenia pompy, przygotowania ciepłej wody i zasilania obiegów grzewczych. Pozwala to rozmieścić elementy hydrauliczne z uwzględnieniem dostępnego miejsca, przyłączy i dostępu serwisowego.
Modernizacja z oceną istniejących urządzeń
Sprawdzamy, czy można wykorzystać dotychczasowy bufor, zasobnik c.w.u. i część instalacji. Oceniamy ich stan, pojemność, parametry wymiennika, przepływy i zgodność z nowym sterowaniem.
Kaskada do czterech pomp ciepła
Controller umożliwia sterowanie układem obejmującym jedną pompę wiodącą i maksymalnie trzy pompy nadążne. Moduł IDU Controller współpracuje z pompą wiodącą; pompy nadążne nie mają własnej jednostki wewnętrznej. Moc, hydraulikę i sterowanie całej kaskady dobieramy do zapotrzebowania budynku.
Podstawa: Cennik instalatora Viessmann, aktualizacja 30.09.2026, strony 85–86 pliku PDF.
Wyposażenie i hydraulika Controller
Moduł sterujący IDU Controller

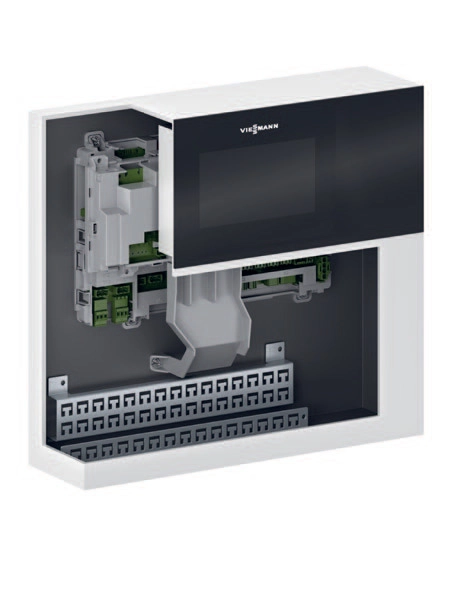

- IDU Controller, typ IW.B1, zawiera sterowanie i przyłącza elektryczne. Przyłączenie hydrauliczne pompy realizujemy poza jego obudową.
- Viessmann One Base Intelligence i moduł obsługowy OneBase Unit ie zapewniają regulację pogodową oraz obsługę przez dotykowy ekran 7 cali.
- Obsługa jednego obiegu bez mieszacza i do trzech obiegów z mieszaczami oraz c.w.u. Obiegi z mieszaczami wymagają odpowiedniego wyposażenia dodatkowego.
- Wi-Fi lub LAN umożliwiają zdalną obsługę przez aplikację ViCare po podłączeniu urządzenia do internetu i konfiguracji.
Jednostka zewnętrzna Vitocal 200-A
- Monoblokowy obieg chłodniczy z czynnikiem R290 znajduje się w jednostce zewnętrznej.
- Pompa obiegowa, separator gazu i przepływowy podgrzewacz elektryczny 6,4 kW (2 × 3,2 kW) są zintegrowane w jednostce zewnętrznej. Podgrzewacz pełni funkcję szczytowego źródła ciepła.
- Ogrzewanie, przygotowanie c.w.u. i aktywne chłodzenie są dostępne w odpowiednio wyposażonej instalacji. Chłodzenie wymaga właściwych odbiorników oraz ochrony przed kondensacją.
Hydraulika po stronie instalacji
- Zewnętrzny zawór przełączający c.o./c.w.u. dobieramy do układu z przygotowaniem ciepłej wody; nie jest wbudowany w moduł IDU Controller.
- Bufor c.o., zasobnik c.w.u., armaturę i wyposażenie obiegów dobieramy zgodnie ze schematem i wymaganiami producenta.
- Filtr magnetyczny albo separator zanieczyszczeń, zależnie od zestawu, wymaga montażu wewnątrz pomieszczenia na powrocie z instalacji. Jest elementem koncepcji bezpieczeństwa R290.
Controller jest modułem sterującym. Nie ma hydrauliki Hydro AutoControl ani wewnętrznego bufora c.o. 16 l charakterystycznych dla konfiguracji Comfort. Zakres wyposażenia całej instalacji ustalamy podczas doboru.
Moc i dobór Vitocal 200-A Controller
Controller współpracuje z jednostkami zewnętrznymi w wielkościach 06, 08, 10 i 12. Te oznaczenia nie określają stałej mocy. Wydajność pompy zależy od temperatury powietrza i temperatury wody grzewczej.
| Parametr / warunki | 06 | 08 | 10 | 12 |
|---|---|---|---|---|
| Maks. moc cieplna A7/W35 [kW] | 7,3 | 8,3 | 12,4 | 12,8 |
| Maks. moc cieplna A2/W35 [kW] | 5,8 | 6,8 | 9,8 | 10,5 |
| Maks. moc cieplna A−7/W35 [kW] | 5,5 | 6,8 | 8,7 | 9,7 |
| SCOP — W35 | 5,13 | 5,13 | 5,28 | 5,18 |
| SCOP — W55 | 3,85 | 3,90 | 3,95 | 3,95 |
Tabelę można przesunąć w bok.
Moc maksymalna: EN 14511, różnica temperatur wody ΔT = 5 K. SCOP: EN 14825, klimat umiarkowany; zastosowanie niskotemperaturowe W35 i średniotemperaturowe W55. Dane dotyczą pojedynczej pompy, nie łącznej mocy kaskady.
Jak czytać parametry przy doborze?
A7/W35 oznacza powietrze zewnętrzne +7°C i wodę na zasilaniu 35°C. A−7/W35 opisuje pracę przy −7°C na zewnątrz i zasilaniu 35°C. Dla instalacji grzejnikowej sprawdzamy także wydajność przy wymaganej przez nią temperaturze wody.
SCOP jest sezonowym współczynnikiem efektywności wyznaczonym w warunkach normowych. Umożliwia porównanie urządzeń przy tym samym klimacie i zastosowaniu temperaturowym. Efektywność w budynku zależy również od instalacji, nastaw i sposobu użytkowania.
Dobór opieramy na zapotrzebowaniu budynku: stratach ciepła, temperaturach pracy odbiorników, przepływach oraz potrzebach c.w.u. W układzie kaskadowym uwzględniamy także podział obciążenia pomiędzy pompy i hydraulikę całego systemu.
Źródło danych: Cennik instalatora Viessmann, aktualizacja 30.09.2026, strona 75 pliku PDF.
Co obejmuje zestaw, a co dobieramy osobno?
Controller występuje jako zestaw pompy z modułem sterującym oraz w pakietach ze zbiornikami. Dokładny zakres urządzeń, armatury i montażu określamy w wycenie dla konkretnej instalacji.
Zestaw z IDU Controller
- Jednostka zewnętrzna Vitocal 200-A intelligent energy, moduł wewnętrzny IDU Controller i moduł obsługowy OneBase Unit ie.
- Zawór kulowy z filtrem magnetycznym albo separator zanieczyszczeń — zależnie od wybranego zestawu.
Pakiet z zasobnikiem c.w.u.
Obejmuje zasobnik Vitocell 100-V, typ CVWC, czujnik temperatury c.w.u. oraz zawór kulowy z filtrem magnetycznym. Bufor c.o. nie jest częścią tego pakietu.
| Wielkość pompy | Zasobnik c.w.u. |
|---|---|
| 06 i 08 | 200 l |
| 10 i 12 | 250 l |
Możliwość pracy instalacji bez bufora sprawdzamy według wytycznych projektowych. W układzie bezpośrednim producent wymaga m.in. ponad 52 l wody grzewczej i stałego przepływu.
Pakiet z c.w.u. i buforem 50 l
Vitocell Modular 100-VE to zestaw zasobnika c.w.u. Vitocell 100-V, typ CVWC, oraz bufora c.o. Vitocell 100-E, typ MSCA, 50 l, montowanego na zasobniku.
| Wielkość pompy | Zasobnik c.w.u. |
|---|---|
| 06 i 08 | 200 l |
| 10 i 12 | 250 l |
Pakiet zawiera czujniki temperatury c.w.u. i bufora oraz zawór kulowy z filtrem magnetycznym. Pojemność 50 l dotyczy tego pakietu; inne układy wymagają własnego doboru zbiornika.
Vitocell Modular jest nazwą zestawu zbiorników. W opisanym pakiecie pompa nadal współpracuje z modułem sterującym IDU Controller.
Wyposażenie wymagane i dobierane do instalacji
Zestaw zaworów ZK06057 jest wymagany do napełniania i odpowietrzania instalacji i figuruje w cenniku jako wyposażenie dodatkowe. Do układu z c.w.u. dobieramy zewnętrzny zawór przełączający. Osobno określamy wyposażenie obiegów z mieszaczami, zabezpieczenia, czujniki, przewody, izolację oraz zakres prac elektrycznych i montażowych.
Pakiety i zakres wyposażenia: Cennik instalatora Viessmann, aktualizacja 30.09.2026, strony 75–77 pliku PDF.
Controller, Modular czy Comfort?
Te konfiguracje korzystają z jednostek zewnętrznych tej samej rodziny. Różnią się przede wszystkim wyposażeniem jednostki wewnętrznej i sposobem wykonania hydrauliki.
Porównaj pięć konfiguracji Vitocal 200-A intelligent energy.
| Konfiguracja | Wyposażenie jednostki wewnętrznej | Punkt wyjścia do doboru |
|---|---|---|
| Controller | Sterowanie i elektronika; hydraulika wykonywana poza modułem. | Indywidualna hydraulika dla pojedynczej pompy lub kaskady do czterech urządzeń. |
| Modular | Sterowanie, zawór 3-drogowy c.o./c.w.u. i grupa bezpieczeństwa c.o. | Układ z oddzielnym buforem c.o., m.in. instalacje z kilkoma obiegami. |
| Comfort | Hydro AutoControl z zaworem 4/3-drogowym i wewnętrznym buforem c.o. 16 l. | Jeden obieg bez mieszacza; możliwość pracy bez dodatkowego bufora po spełnieniu wymagań producenta. |
Tabelę można przesunąć w bok.
Porównujemy kompletny układ wraz z potrzebną armaturą, zbiornikami i montażem. Małe wymiary modułu Controller nie oznaczają, że cała instalacja zajmie tyle samo miejsca co jego obudowa.
Pytania o Vitocal 200-A Controller
Czy Controller zawsze wymaga bufora c.o.?
Dobór bufora zależy od schematu instalacji. W układzie bezpośrednim bez bufora producent wymaga pojemności wody grzewczej większej niż 52 l oraz stałego przepływu w instalacji. Trzeba też spełnić pozostałe wytyczne projektowe. Sama pojemność zasobnika c.w.u. nie spełnia tego wymagania, ponieważ dotyczy ono wody w obiegu ogrzewania.
Czy zawór przełączający c.o./c.w.u. jest wbudowany?
W IDU Controller nie ma wbudowanego zaworu przełączającego. W układzie z przygotowaniem ciepłej wody zawór montuje się poza modułem i dobiera do wielkości pompy oraz wymaganego przepływu. Uwzględniamy go przy kompletowaniu instalacji.
Ile obiegów grzewczych obsługuje Controller?
Automatyka obsługuje jeden obieg bez mieszacza oraz do trzech obiegów z mieszaczami, a także przygotowanie c.w.u. Dla obiegów z mieszaczami potrzebne są dodatkowe elementy hydrauliczne i sterujące; sam moduł Controller nie zawiera kompletnego wyposażenia tych obiegów.
Czy można pozostawić istniejący zasobnik i bufor?
Jest to możliwe po sprawdzeniu ich przydatności. Oceniamy stan techniczny, pojemność, przyłącza i sposób podłączenia. W zasobniku c.w.u. sprawdzamy także parametry wymiennika oraz zgodność czujnika i sterowania z nową pompą ciepła.
Ile miejsca potrzeba na moduł IDU Controller?
Obudowa ma wymiary 450 × 400 × 135 mm (szerokość × wysokość × głębokość). Oprócz niej trzeba przewidzieć wymagane odstępy montażowe i serwisowe oraz miejsce na zewnętrzną hydraulikę i zbiorniki przewidziane w projekcie.
Materiały techniczne Vitocal 200-A Controller
Polskie materiały producenta opisują rodzinę Vitocal 200-A intelligent energy oraz jej jednostki wewnętrzne, w tym Controller.
Vitocal 200-A intelligent energy — broszura
Przegląd funkcji i konfiguracji rodziny pomp ciepła.
Pobierz broszurę (PDF, 4,2 MB)TopTechnik — jednostki wewnętrzne intelligent energy
Opis Controller na stronie 4 oraz przykładowy schemat z zewnętrznym zaworem przełączającym, buforem i zasobnikiem c.w.u. na stronie 8 pliku PDF.
Pobierz TopTechnik (PDF, 6,6 MB)Aktualizacja opisu: Dane mocy i zakresy pakietów opracowano na podstawie polskiego cennika z 30.09.2026.
