VIESSMANN · VITOCAL 200-A INTELLIGENT ENERGY
Co wyróżnia wersję Hybrid?

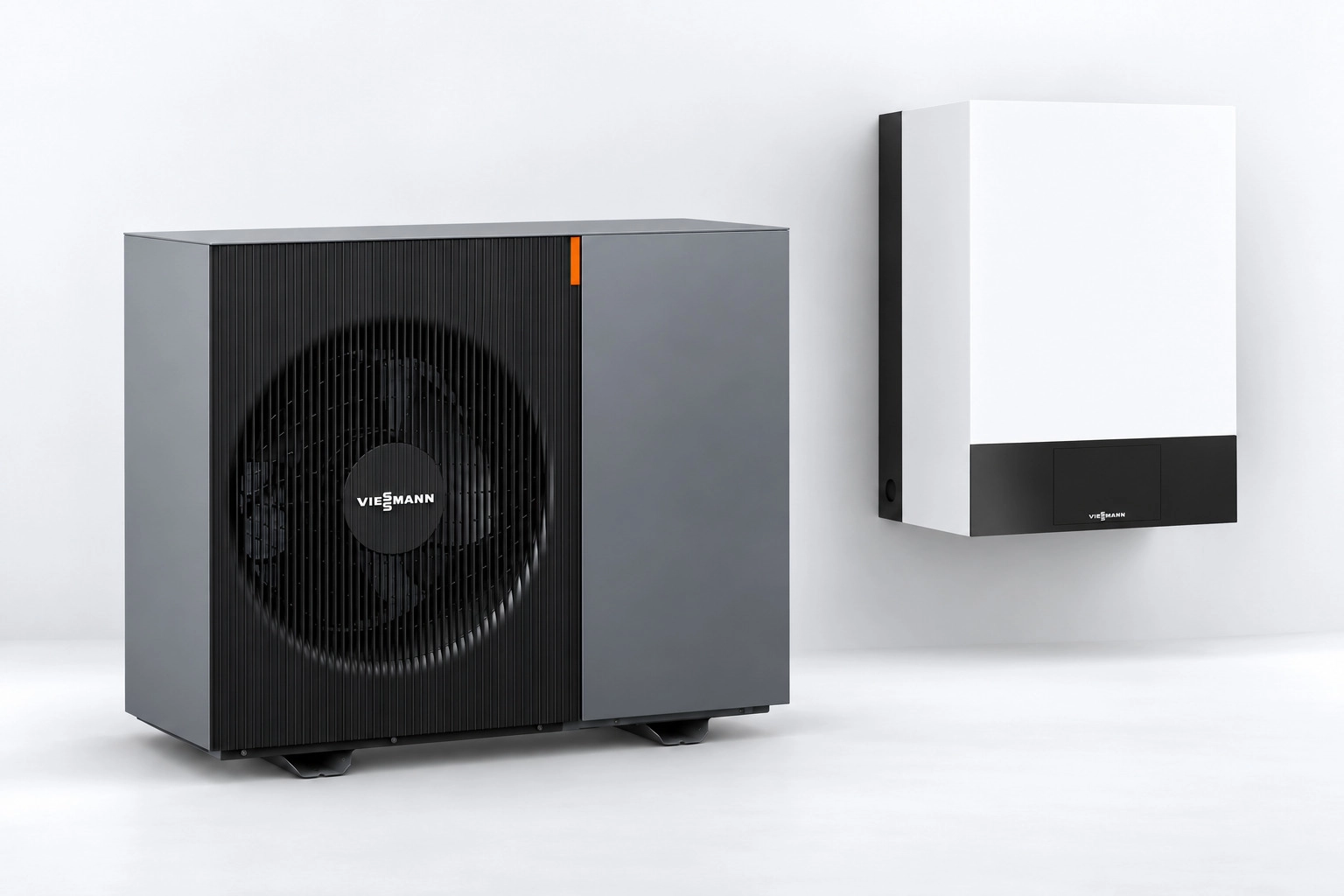

Hybrid łączy monoblokową pompę ciepła powietrze–woda na czynnik R290 z wiszącą jednostką wewnętrzną przygotowaną do współpracy z drugim źródłem ciepła. Pozwala zaplanować ogrzewanie, w którym pompa i odpowiednio dobrany kocioł pracują według wspólnej koncepcji hydrauliki i sterowania.
- Przyłączenie drugiego źródła ciepła
- Hydraulika IDU Hybrid jest przygotowana do pracy pompy ciepła w układzie z kotłem.
- Zintegrowany Hydro AutoControl
- Układ pomaga zapewnić wymagany przepływ i warunki hydrauliczne pracy pompy.
- Obudowa 600 × 750 × 500 mm
- Szerokość × wysokość × głębokość; przy montażu uwzględniamy przyłącza i dostęp serwisowy.
Dobór i montaż: Wrocław i okolice.
Dostępność według zapowiedzi producenta: od listopada 2026 r. Termin dostawy potwierdzamy przy wycenie.
Kiedy wybrać Vitocal 200-A Hybrid?
Hybrid warto rozważyć, gdy pompa ciepła ma współpracować z istniejącym lub nowym kotłem. Punktem wyjścia jest projekt całego układu: zapotrzebowanie domu na ciepło, temperatura potrzebna grzejnikom lub podłogówce oraz rola drugiego źródła.
Modernizacja z wykorzystaniem obecnego kotła
Jeśli stan urządzenia i warunki instalacji na to pozwalają, kocioł może pozostać częścią ogrzewania. Sprawdzamy jego model, sposób sterowania, parametry hydrauliczne oraz możliwość współpracy z pompą ciepła i przygotowaniem c.w.u.
Pompa ciepła ze wsparciem przy większym obciążeniu
W odpowiednio zaprojektowanym układzie kocioł może wspierać lub przejmować ogrzewanie w określonych warunkach. Jego udział ustalamy na podstawie strat ciepła budynku, wydajności pompy i wymaganej temperatury wody grzewczej.
Jak ustalamy warunki załączania kotła?
Porównujemy charakterystykę pompy z zapotrzebowaniem budynku przy różnych temperaturach zewnętrznych. Osobno oceniamy koszty wytwarzania ciepła z energii elektrycznej i paliwa oraz możliwości automatyki. Sam wybór wersji Hybrid nie przesądza o oszczędnościach — znaczenie mają dobór urządzeń, hydraulika i nastawy.
Wyposażenie i hydraulika Hybrid

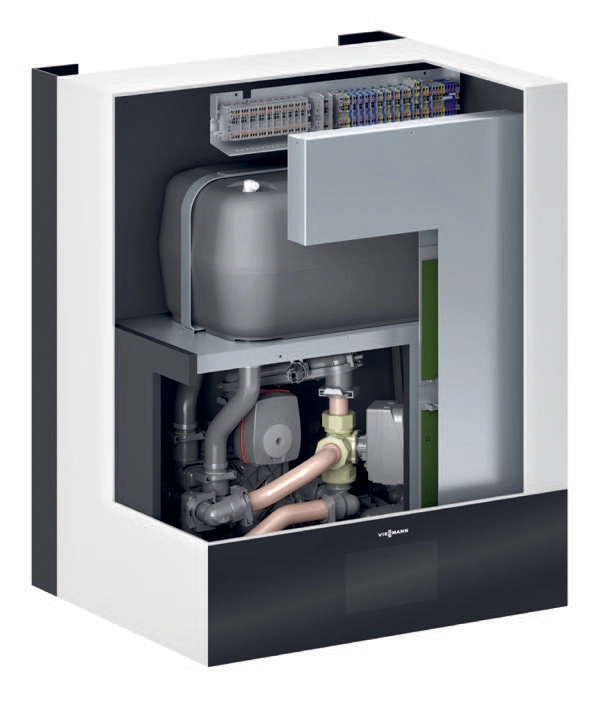

Wisząca jednostka IDU Hybrid
- IDU Hybrid, typ HWMIW.B1.19-V060, ze zintegrowaną hydrauliką przygotowaną do przyłączenia drugiego źródła ciepła.
- Hydro AutoControl wspomaga utrzymanie wymaganych warunków przepływu i pojemności wodnej instalacji.
- Grupa bezpieczeństwa po stronie c.o. obejmuje zawór bezpieczeństwa i automatyczny odpowietrznik.
- Oddzielny zasobnik ciepłej wody dobieramy do potrzeb domu i sposobu współpracy obu źródeł. IDU Hybrid nie ma wbudowanego zasobnika c.w.u.
Jednostka zewnętrzna Vitocal 200-A
- Monoblokowy obieg chłodniczy z naturalnym czynnikiem R290 znajduje się w jednostce zewnętrznej.
- Pompa obiegowa, separator gazu i przepływowy podgrzewacz elektryczny 6,4 kW (2 × 3,2 kW) są zintegrowane w jednostce zewnętrznej. Podgrzewacz stanowi elektryczne źródło szczytowe.
- Ogrzewanie, podgrzewanie c.w.u. i aktywne chłodzenie wymagają odpowiednio zaprojektowanej instalacji. Przy chłodzeniu dobieramy odbiorniki i ochronę przed kondensacją.
Sterowanie pompą i instalacją
- Viessmann One Base Intelligence i moduł obsługowy OneBase Unit ie zapewniają regulację pogodową i obsługę przez dotykowy ekran 7 cali.
- Jeden obieg bez mieszacza i do trzech obiegów z mieszaczami oraz c.w.u. Obiegi z mieszaczami wymagają dodatkowych elementów hydraulicznych i sterujących.
- Wi-Fi lub LAN oraz aplikacja ViCare umożliwiają zdalną obsługę po podłączeniu do internetu i konfiguracji.
- Sposób sterowania drugim źródłem dobieramy do konkretnego kotła, schematu instalacji i funkcji jego automatyki.
Kocioł współpracujący z pompą i grzałka w jednostce zewnętrznej pełnią odrębne role. Projekt określa warunki uruchamiania obu źródeł oraz wykorzystania elektrycznego podgrzewacza.
Moc i dobór Vitocal 200-A Hybrid
Hybrid współpracuje z jednostkami zewnętrznymi w wielkościach 06, 08, 10 i 12. Są to oznaczenia urządzeń; ich rzeczywista wydajność zależy od temperatury powietrza i wody grzewczej.
| Parametr / warunki | 06 | 08 | 10 | 12 |
|---|---|---|---|---|
| Maks. moc cieplna A7/W35 [kW] | 7,3 | 8,3 | 12,4 | 12,8 |
| Maks. moc cieplna A2/W35 [kW] | 5,8 | 6,8 | 9,8 | 10,5 |
| Maks. moc cieplna A−7/W35 [kW] | 5,5 | 6,8 | 8,7 | 9,7 |
| SCOP — W35 | 5,13 | 5,13 | 5,28 | 5,18 |
| SCOP — W55 | 3,85 | 3,90 | 3,95 | 3,95 |
Tabelę można przesunąć w bok.
Moc maksymalna: EN 14511, różnica temperatur wody ΔT = 5 K. SCOP: EN 14825, klimat umiarkowany; zastosowanie niskotemperaturowe W35 i średniotemperaturowe W55.
Moc pompy a moc całego układu hybrydowego
Dane w tabeli dotyczą pompy ciepła i nie obejmują mocy kotła. A7/W35 oznacza powietrze zewnętrzne +7°C i wodę na zasilaniu 35°C; A−7/W35 — odpowiednio −7°C i 35°C. Dla instalacji grzejnikowej sprawdzamy także wydajność przy wymaganej przez nią temperaturze zasilania.
SCOP opisuje sezonową efektywność pompy w warunkach normowych. Nie określa sprawności ani kosztu eksploatacji całego układu z kotłem. Roczne zużycie energii zależy między innymi od udziału każdego źródła, parametrów instalacji i nastaw.
Dobieramy moc pompy, rolę kotła i sposób przygotowania c.w.u. Uwzględniamy straty ciepła budynku, możliwości odbiorników oraz potrzeby domowników. W układzie hybrydowym istotny jest również sposób współpracy źródeł przy większym obciążeniu.
Źródło danych: Cennik instalatora Viessmann, aktualizacja 30.09.2026, strona 87 pliku PDF.
Co obejmuje zestaw Hybrid?
Polski cennik przewiduje zestawy z separatorem zanieczyszczeń albo zaworem kulowym z filtrem magnetycznym. Kocioł i oddzielny zasobnik c.w.u. nie są elementami opisanego zestawu podstawowego. Ich wykorzystanie lub dobór ustalamy w projekcie instalacji.
W zakresie zestawu producenta
- Jednostka zewnętrzna Vitocal 200-A intelligent energy, jednostka wewnętrzna IDU Hybrid oraz moduł obsługowy OneBase Unit ie.
- Dwa zawory G 1¼ do płukania, napełniania i odpowietrzania instalacji.
- Zawór kulowy z filtrem magnetycznym albo separator zanieczyszczeń — zależnie od wybranego numeru zestawu.
Dobieramy do konkretnej instalacji
- Elementy przyłączeniowe jednostki wewnętrznej i połączenie hydrauliczne z kotłem.
- Zasobnik c.w.u., jego armaturę i sposób podgrzewania wody przez poszczególne źródła.
- Wyposażenie obiegów z mieszaczami, ewentualny bufor lub sprzęgło oraz potrzebne czujniki i sterowanie.
- Pozostałe zabezpieczenia, instalację elektryczną oraz materiały montażowe.
Połączenie z kotłem i zabezpieczenie hydrauliki
Elementy łączące oba źródła wybieramy według schematu odpowiedniego dla budynku. Samo przygotowanie jednostki Hybrid do współpracy z kotłem nie zastępuje sprawdzenia przepływów, sterowania i zabezpieczeń całego układu.
Filtr magnetyczny lub separator zanieczyszczeń na powrocie z instalacji należy zamontować wewnątrz pomieszczenia, zgodnie z koncepcją bezpieczeństwa R290 producenta. Przy modernizacji uwzględniamy również stan i czystość istniejącej instalacji.
Podstawa: Cennik instalatora Viessmann, aktualizacja 30.09.2026, strona 87 pliku PDF. Ostateczny zakres urządzeń, materiałów i prac określamy w indywidualnej wycenie.
Hybrid, Comfort czy Controller?
Konfiguracje korzystają z jednostek zewnętrznych tej samej rodziny. Różnią się wyposażeniem po stronie instalacji wewnętrznej i zakresem hydrauliki, którą trzeba dobrać w projekcie.
Porównaj pięć konfiguracji Vitocal 200-A intelligent energy.
| Konfiguracja | Jednostka wewnętrzna | Co uwzględniamy przy doborze? |
|---|---|---|
| Hybrid | Wisząca jednostka z Hydro AutoControl i hydrauliką przygotowaną do przyłączenia drugiego źródła ciepła. | Współpracę pompy z kotłem, sterowanie obu źródeł i oddzielne przygotowanie c.w.u. |
| Comfort | Wisząca jednostka z Hydro AutoControl i wbudowanym buforem c.o. 16 l. | Hydraulikę instalacji oraz oddzielny zasobnik c.w.u. o pojemności dobranej do potrzeb domu. |
| Controller | Moduł sterowania; hydraulika instalacji jest kompletowana oddzielnie. | Indywidualny układ hydrauliczny, sposób przygotowania c.w.u. oraz potrzebę zastosowania zewnętrznego bufora c.o. |
Tabelę można przesunąć w bok.
Hybrid wyróżnia przygotowanie hydrauliki do współpracy z drugim źródłem ciepła. Wybór konfiguracji opieramy na schemacie całej instalacji, wyposażeniu kotłowni i planowanym sposobie ogrzewania domu.
Pytania o Vitocal 200-A Hybrid
Czy mogę zachować obecny kocioł?
Może to być możliwe po sprawdzeniu urządzenia i instalacji. Hybrid jest przygotowany do pracy z drugim źródłem ciepła. Oceniamy stan kotła, jego parametry i automatykę, a następnie dobieramy sposób połączenia oraz warunki współpracy. Nie zakładamy jednakowej kompatybilności każdego modelu kotła.
Jak działa ogrzewanie hybrydowe?
W jednym systemie grzewczym współpracują pompa ciepła i drugie źródło, na przykład kocioł. Projekt określa, kiedy źródła działają samodzielnie, a kiedy dopuszczona jest ich wspólna praca. Warunki załączania kotła dobieramy do zapotrzebowania budynku, możliwości urządzeń i przyjętej strategii sterowania.
Czy Hybrid wymaga zewnętrznego bufora c.o.?
Nie w każdym układzie. Przy jednym obiegu grzewczym lub chłodzenia bez mieszacza producent przewiduje pracę z Hydro AutoControl bez zewnętrznego bufora, po spełnieniu wymagań hydraulicznych. W instalacji hybrydowej dodatkowo sprawdzamy sposób połączenia z kotłem i właściwy schemat. Potrzeba bufora lub sprzęgła wynika z projektu całej instalacji.
Czy Hybrid ma wbudowany zasobnik ciepłej wody?
Nie. Ciepłą wodę przygotowuje się w oddzielnym, odpowiednio dobranym zasobniku. Sprawdzamy jego pojemność, wymiennik i sposób współpracy ze źródłami ciepła. Przy modernizacji oceniamy, czy obecny zasobnik nadaje się do dalszego wykorzystania z pompą ciepła.
Czy Hybrid nadaje się do ogrzewania grzejnikowego?
Może współpracować z grzejnikami po sprawdzeniu parametrów instalacji. Producent podaje maksymalną temperaturę zasilania do 75°C, a przy temperaturze zewnętrznej −10°C — do 70°C. Nie są to parametry dostępne w każdych warunkach ani zalecana stała temperatura pracy. Dobór opieramy na stratach ciepła i wymaganiach grzejników.
Od kiedy ma być dostępny Vitocal 200-A Hybrid?
Polski cennik instalatora z 30 września 2026 r. zapowiada dostępność od listopada 2026 r. Jest to termin podany przez producenta; faktyczny termin dostawy konkretnego zestawu potwierdzamy przy przygotowaniu oferty.
Materiały techniczne Vitocal 200-A Hybrid
Polskie materiały producenta opisują rodzinę Vitocal 200-A intelligent energy oraz jej jednostki wewnętrzne, w tym Hybrid.
Vitocal 200-A intelligent energy — broszura
Przegląd funkcji i konfiguracji rodziny pomp ciepła.
Pobierz broszurę (PDF, 4,2 MB)TopTechnik — jednostki wewnętrzne intelligent energy
Hybrid: opis i przekrój jednostki na stronie 5 oraz dane techniczne na stronie 16 pliku PDF.
Pobierz TopTechnik (PDF, 6,6 MB)Aktualizacja opisu: Dane mocy, wyposażenie i termin dostępności opracowano na podstawie polskiego cennika instalatora z 30.09.2026. Wymiary i opis jednostki: TopTechnik — jednostki wewnętrzne intelligent energy.
Vitocal 200-A Hybrid — dobór i montaż we Wrocławiu
W 3E-HEATING dobieramy pompę ciepła oraz sposób jej współpracy z drugim źródłem do parametrów budynku. Obsługujemy Wrocław i miejscowości w promieniu około 40 km. Więcej o naszej usłudze znajdziesz na stronie pompy ciepła we Wrocławiu.
W zapytaniu podaj miejscowość, powierzchnię ogrzewaną, rodzaj ogrzewania oraz model i moc obecnego kotła. Przydadzą się też informacje o rocznym zużyciu paliwa, zasobniku c.w.u. i liczbie domowników. Jeśli masz obliczenia strat ciepła, projekt instalacji lub zdjęcia kotłowni, dołącz je do zapytania.
