Kotłownia gazowa 220 kW Wrocław – realizacja przy ul. Dzierżonia

Ostatnia aktualizacja: 31 sierpnia 2026

Realizacja kotłowni gazowej o łącznej mocy 220 kW przy ul. Dzierżonia we Wrocławiu pokazuje, jak wiele elementów trzeba ze sobą skoordynować, aby powstała bezpieczna, sprawna i wygodna w obsłudze instalacja. W kotłowni zastosowano kaskadę dwóch kotłów gazowych, zamontowanych na specjalnie zaprojektowanej konstrukcji wsporczej.

Urządzenia są konstrukcyjnie kotłami wiszącymi, ale celowo nie zostały przymocowane do ściany. Konstrukcja wsporcza umożliwiła właściwe rozmieszczenie kotłów oraz zapewniła bardzo dobry dostęp do urządzeń, instalacji hydraulicznej, armatury, automatyki i elementów wymagających późniejszego serwisowania.

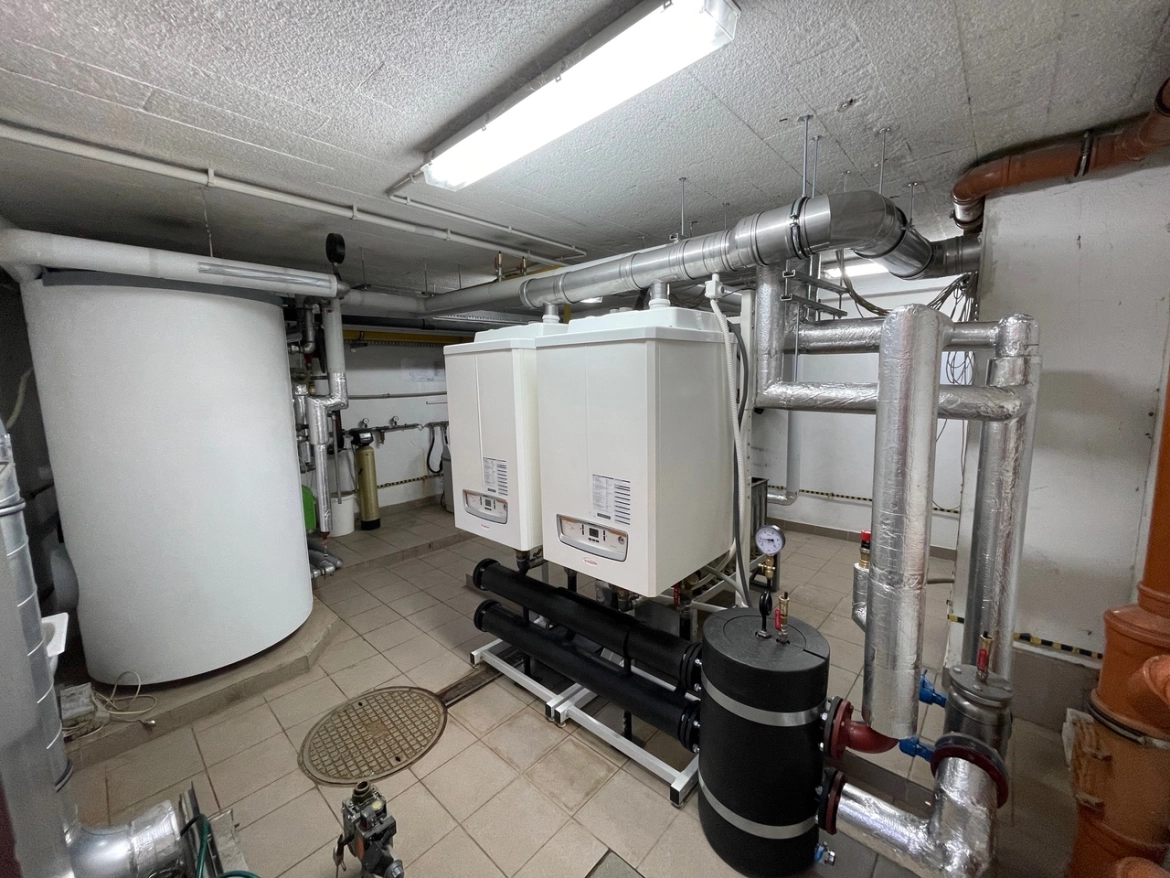

Na zdjęciu widać również dwa wspólne kolektory hydrauliczne, zbiorczy system odprowadzania spalin, elementy zabezpieczające, stację zmiękczania wody oraz znajdującą się dalej instalację umożliwiającą dozowanie odpowiednich środków uzdatniających.

Zamiast jednego źródła ciepła o pełnej mocy zastosowano dwa kotły współpracujące w układzie kaskadowym. Pozwala to lepiej dostosować aktualną wydajność kotłowni do rzeczywistego zapotrzebowania budynku.

Przez znaczną część sezonu grzewczego pełne 220 kW nie jest potrzebne. W okresach mniejszego zapotrzebowania może pracować jeden kocioł. Druga jednostka jest uruchamiana przez automatykę, gdy obciążenie wzrasta i pojedynczy kocioł nie jest już w stanie zapewnić wymaganej ilości ciepła.

Taki układ daje kilka ważnych korzyści:

Kaskada zwiększa bezpieczeństwo eksploatacyjne, ale nie należy utożsamiać jej z pełną rezerwą mocy. Jeżeli jeden kocioł zostanie wyłączony podczas największych mrozów, drugi może nie pokryć całego zapotrzebowania budynku. Może jednak podtrzymać pracę instalacji z ograniczoną mocą, co jest zdecydowanie korzystniejsze niż całkowite zatrzymanie źródła ciepła.

Określenie „kocioł wiszący” nie oznacza, że urządzenie zawsze musi zostać przymocowane bezpośrednio do ściany budynku. W tej realizacji oba kotły zostały zawieszone na wykonanej specjalnie dla nich konstrukcji wsporczej, opartej na podłożu.

Rozwiązanie zostało wybrane świadomie. Najważniejszym celem było uzyskanie bardzo dobrego dostępu do wszystkich stron urządzeń oraz uporządkowane rozmieszczenie podłączeń.

Konstrukcja musiała uwzględniać:

Konstrukcja wsporcza nie jest przypadkowym stelażem wykonanym podczas montażu. Jest elementem technicznym zaprojektowanym razem z kotłownią. Musi bezpiecznie przenosić obciążenia i zachowywać właściwą geometrię połączeń.

Kotłowni nie projektuje się wyłącznie do dnia pierwszego uruchomienia. Urządzenia będą wymagały okresowych przeglądów, czyszczenia, regulacji, pomiarów spalania i wymiany zużywających się części.

Dzięki zastosowaniu wolnostojącej konstrukcji wsporczej serwisant ma łatwiejszy dostęp do kotłów oraz instalacji znajdującej się pod nimi i za nimi. Ogranicza to ryzyko, że wykonanie naprawy będzie wymagało demontażu innych elementów kotłowni.

Dobry dostęp serwisowy wpływa na:

Bezpośrednio pod kotłami znajdują się dwa krótkie, poziome kolektory: kolektor zasilający oraz kolektor powrotny. Odbierają one wodę z obu urządzeń i łączą kaskadę z pozostałą częścią instalacji.

Na zdjęciu widać, że główne przyłączenia kolektora zasilającego i powrotnego znajdują się po prawej stronie, patrząc od frontu kotłów. W tej realizacji jest to rozwiązanie świadome i prawidłowe. Układ obejmuje tylko dwa urządzenia, kolektory są krótkie, a odgałęzienia do kotłów mają zbliżoną geometrię.

Gdy pracuje jeden kocioł, cała wymagana ilość wody przepływa przez pojedynczą jednostkę. Większej uwagi wymaga równoczesna praca obu urządzeń. Należy wtedy ograniczyć różnice oporów hydraulicznych, aby jeden kocioł nie przejmował nadmiernej części przepływu kosztem drugiego.

Nie chodzi o uzyskanie matematycznie identycznych wartości w każdej sekundzie, lecz o zapewnienie obu kotłom stabilnych przepływów mieszczących się w wymaganych zakresach.

W krótkim układzie dwóch jednakowych albo hydraulicznie zbliżonych urządzeń można zastosować kolektory, których główne przyłączenia znajdują się po tej samej stronie. Warunkiem jest odpowiednie dobranie ich średnic, utrzymanie małych oporów oraz właściwe wykonanie odgałęzień prowadzących do kotłów.

Na rozpływ wody wpływają między innymi:

Im krótsze i bardziej przewymiarowane hydraulicznie są wspólne kolektory, tym mniejsza różnica ciśnienia pomiędzy miejscami podłączenia poszczególnych kotłów. W takiej sytuacji układ może zapewnić poprawny rozpływ bez konieczności prowadzenia kolektora powrotnego w przeciwnym kierunku.

Ostatecznym potwierdzeniem poprawności nie jest jednak sam wygląd instalacji. Są nim obliczenia, prawidłowe uruchomienie oraz sprawdzenie parametrów podczas równoczesnej pracy obu kotłów.

Przy bardziej rozbudowanych kaskadach, na przykład złożonych z czterech urządzeń, różnice długości i oporów poszczególnych dróg przepływu mogą stać się znacznie większe. Kocioł znajdujący się najbliżej przyłączy wspólnych kolektorów może wtedy mieć najkrótszą drogę hydrauliczną, a urządzenie położone najdalej – najdłuższą.

Jednym z najlepszych sposobów pasywnego wyrównania takich dróg jest układ Tichelmanna, nazywany również układem z odwróconym powrotem.

Jego zasada polega na tym, że urządzenie zasilane jako pierwsze jest ostatnie na kolektorze powrotnym. W praktyce kolektor zasilający można podłączyć z jednej strony kaskady, a kolektor powrotny z przeciwnej. Przykładowo zasilanie wchodzi z prawej strony, natomiast powrót opuszcza układ z lewej.

Dzięki temu suma długości przewodu zasilającego i powrotnego jest dla każdego urządzenia podobna:

Pomaga to zbliżyć opory hydrauliczne poszczególnych gałęzi i uzyskać bardziej równomierne przepływy przez urządzenia pracujące równolegle.

Reguła Tichelmanna jest bardzo skutecznym sposobem uporządkowania hydrauliki rozbudowanych układów równoległych, ale nie gwarantuje automatycznie idealnego przepływu.

Różnice mogą nadal wynikać z:

Dlatego także w układzie Tichelmanna trzeba prawidłowo zwymiarować kolektory, sprawdzić opory i przewidzieć możliwość pomiaru albo regulacji przepływów.

W realizacji przy ul. Dzierżonia nie było potrzeby wykonywania odwróconego powrotu. Kaskada składa się z dwóch kotłów, kolektory są krótkie, a ich główne przyłączenia zostały wykonane z prawej strony. Cały układ hydrauliczny dopracowano tak, aby podczas równoczesnej pracy oba kotły otrzymywały właściwe, zbliżone przepływy wody obiegowej.

Kotły pracujące w kaskadzie muszą być zarządzane jako jedno źródło ciepła. Automatyka decyduje, kiedy wystarczy praca pojedynczej jednostki, a kiedy należy uruchomić drugi kocioł.

Prawidłowo skonfigurowane sterowanie może:

Zmiana kolejności kotła prowadzącego zapobiega sytuacji, w której jedna jednostka wykonuje większość pracy, a druga pozostaje przez długi czas nieużywana. Równomierne wykorzystanie urządzeń ułatwia również planowanie przeglądów i pozwala ograniczyć różnice w stopniu ich zużycia.

Każdy z dwóch kotłów posiada własne przyłącze spalinowe, ale oba zostały połączone ze wspólnym kolektorem. Następnie spaliny są odprowadzane jednym odpowiednio zaprojektowanym systemem.

Zastosowanie wspólnego przewodu nie polega na prostym połączeniu dwóch rur. System musi pracować poprawnie w dwóch podstawowych stanach:

Przy projektowaniu uwzględnia się między innymi:

Wspólny system spalinowy musi być obliczony dla całej kaskady i zgodny z wymaganiami zastosowanych urządzeń. Jego prawidłowe wykonanie wpływa bezpośrednio na bezpieczeństwo, stabilność spalania oraz niezawodność kotłowni.

W głębi kotłowni widoczna jest stacja zmiękczania wody. Jeszcze dalej znajduje się część układu umożliwiająca kontrolowane dozowanie środków uzdatniających.

Jakość wody ma istotny wpływ na trwałość wymienników, armatury, pomp i całej instalacji. Nieprawidłowo przygotowana woda może sprzyjać powstawaniu osadów, pogarszać wymianę ciepła oraz przyspieszać procesy korozyjne.

Stacja zmiękczania pozwala ograniczyć twardość wody wykorzystywanej do napełniania lub uzupełniania instalacji. Sposób przygotowania wody musi jednak zawsze odpowiadać wymaganiom zastosowanych urządzeń oraz materiałom wykorzystanym w systemie.

Dodatkowy układ dozujący może podawać w kontrolowanych ilościach odpowiednio dobrany preparat, na przykład inhibitor korozji. Rodzaj środka i jego dawka nie mogą być przypadkowe. Powinny wynikać z parametrów wody, pojemności instalacji, zastosowanych materiałów oraz wytycznych producentów.

Twardość wody jest tylko jednym z parametrów wpływających na instalację. Znaczenie mogą mieć również przewodność, odczyn pH, zawartość tlenu oraz współpraca różnych materiałów.

Dlatego przygotowanie wody powinno być traktowane jako proces techniczny, a nie jednorazowe podłączenie przypadkowego urządzenia. Po napełnieniu instalacji potrzebne może być również sprawdzenie parametrów oraz kontrola stężenia zastosowanego środka ochronnego.

Na instalacji widocznych jest kilka zaworów bezpieczeństwa. Nie są one elementami dodatkowego wyposażenia montowanymi „na wszelki wypadek”. Każdy chroni określoną część instalacji lub urządzenie przed przekroczeniem dopuszczalnego ciśnienia.

Odpowiednie zabezpieczenia muszą znajdować się między innymi przy kotłach. Zawór bezpieczeństwa jest również wymagany przy zbiorniku ciepłej wody użytkowej, ponieważ podczas podgrzewania woda zwiększa swoją objętość, a wzrost ciśnienia musi zostać bezpiecznie ograniczony.

Dobór zaworu bezpieczeństwa uwzględnia między innymi:

Każdy zawór musi chronić właściwą przestrzeń instalacji. Pomiędzy urządzeniem a zabezpieczającym je zaworem nie może powstać sytuacja, w której zamknięcie armatury odcinającej pozbawi urządzenie ochrony.

Dobór i rozmieszczenie zabezpieczeń są ustalane w fazie projektowania. Następnie sprawdza się zgodność wykonania z dokumentacją oraz parametry zastosowanych elementów.

Ważnym elementem automatyki zabezpieczającej jest ogranicznik temperatury bezpieczeństwa, oznaczany skrótem STB. Skrót pochodzi od niemieckiego określenia Sicherheitstemperaturbegrenzer.

STB nie jest zwykłym regulatorem, który utrzymuje zadaną temperaturę podczas codziennej pracy. Jest niezależnym zabezpieczeniem reagującym po przekroczeniu dopuszczalnej temperatury.

Jego zadaniem jest przerwanie wytwarzania ciepła i doprowadzenie urządzenia do stanu bezpiecznego. Zabezpiecza w ten sposób kocioł i instalację przed skutkami niekontrolowanego wzrostu temperatury.

Nastawa i sposób działania STB muszą odpowiadać projektowi, dokumentacji urządzenia oraz dopuszczalnym parametrom instalacji.

Bezpieczna kotłownia musi być nie tylko prawidłowo wykonana, ale również dokładnie udokumentowana. Dokumentacja powinna odzwierciedlać rzeczywisty układ urządzeń, armatury, zabezpieczeń i automatyki.

W zależności od parametrów urządzeń oraz ustalonej formy dozoru przygotowuje się między innymi:

Łączna moc kotłowni nie jest jedynym kryterium określającym zakres dozoru. Ocenia się parametry poszczególnych kotłów, zbiorników, naczyń wzbiorczych i innych urządzeń ciśnieniowych.

Podczas czynności odbiorowych specjalistyczny inspektor dozoru technicznego porównuje rzeczywiste wykonanie z projektem oraz przedstawioną dokumentacją. Kontroluje stan i oznakowanie urządzeń, wyposażenie ciśnieniowe, automatykę zabezpieczającą i sposób przygotowania kotłowni do bezpiecznej eksploatacji.

Sprawdzeniu podlegają między innymi:

Dokumentacja nie może opisywać innego układu niż ten, który rzeczywiście został wykonany. Numery urządzeń, parametry, nastawy oraz oznaczenia muszą być zgodne ze stanem znajdującym się w kotłowni.

W realizacji przy ul. Dzierżonia kotły, konstrukcja wsporcza, kolektory hydrauliczne, automatyka, wspólny system spalinowy, uzdatnianie wody oraz zabezpieczenia zostały potraktowane jako jeden współpracujący układ.

Dzięki temu rozwiązano jednocześnie kilka istotnych zagadnień:

3E-HEATING zajmuje się całym procesem: od analizy warunków technicznych i projektu, przez przygotowanie konstrukcji, wykonanie instalacji i uruchomienie, aż po dokumentację oraz późniejszą obsługę serwisową.

Kadra pracująca w 3E-HEATING zdobyła doświadczenie przy ponad 200 kotłowniach o mocy przekraczającej 100 kW. Wiele z tych realizacji dotyczyło źródeł o mocy około 500 kW oraz kotłowni megawatowych. Pozwala to oceniać nie tylko dobór kotłów, ale również hydraulikę, automatykę, systemy spalinowe, uzdatnianie wody, zabezpieczenia i wymagania odbiorowe.

Realizacja kotłowni gazowej 220 kW przy ul. Dzierżonia pokazuje, że o jakości instalacji często decydują właśnie szczegóły: sposób zamocowania urządzeń, równomierne przepływy, dostęp serwisowy, jakość wody oraz prawidłowe działanie zabezpieczeń.

Kotłownia przy ul. Dzierżonia została wykonana jako jeden dopracowany system, w którym poszczególne rozwiązania wzajemnie się uzupełniają:

Dwa kotły umożliwiają stopniowanie mocy. Przy mniejszym zapotrzebowaniu może pracować tylko jedna jednostka, natomiast drugi kocioł jest uruchamiany wtedy, gdy budynek potrzebuje większej ilości ciepła.

Kaskada pozwala także zachować część mocy podczas przeglądu lub awarii jednego urządzenia. Nie oznacza to jednak automatycznie stuprocentowej rezerwy. To, czy jeden kocioł samodzielnie pokryje zapotrzebowanie budynku, zależy od aktualnego obciążenia i temperatury zewnętrznej.

Nie. Kocioł wiszący może zostać zawieszony na odpowiednio zaprojektowanej konstrukcji wsporczej. Takie rozwiązanie zastosowano w realizacji przy ul. Dzierżonia.

Oba kotły zamontowano na konstrukcji opartej na podłożu. Pozwoliło to ustawić urządzenia w korzystnym miejscu, uporządkować podłączenia i zapewnić bardzo dobry dostęp do obsługi oraz serwisu.

Konstrukcja wsporcza umożliwiła zamontowanie kotłów bez wykorzystywania istniejącej ściany. Została dopasowana do ciężaru urządzeń, ich rozstawu, przebiegu przewodów oraz położenia kolektorów hydraulicznych.

Jej ważnym zadaniem jest również zapewnienie przestrzeni potrzebnej do zdjęcia obudów, kontroli wymienników, armatury gazowej, odpływów kondensatu i pozostałych podzespołów.

Jeden jest kolektorem zasilającym, a drugi kolektorem powrotnym. Łączą oba kotły z pozostałą częścią instalacji i umożliwiają uporządkowane rozprowadzenie wody.

W tej realizacji główne przyłączenia obu krótkich kolektorów znajdują się po prawej stronie, patrząc od frontu kotłów. Przy kaskadzie dwóch urządzeń taki układ może zapewnić prawidłowe przepływy, jeżeli średnice, odgałęzienia, opory i pompy zostały właściwie dobrane.

Nie. Na rzeczywisty rozpływ wpływają również opory kotłów, średnice i długości odgałęzień, armatura oraz charakterystyki pomp. Dlatego hydraulikę trzeba obliczyć, a następnie sprawdzić podczas uruchomienia i równoczesnej pracy obu urządzeń.

Krótkie kolektory o małych oporach ułatwiają uzyskanie zbliżonych przepływów, ale nie zastępują prawidłowego projektu.

Układ Tichelmanna, nazywany również układem z odwróconym powrotem, wyrównuje całkowite długości dróg przepływu przez urządzenia połączone równolegle. Pierwsze urządzenie na zasilaniu jest ostatnim na powrocie.

Rozwiązanie jest szczególnie przydatne w bardziej rozbudowanych kaskadach, na przykład z czterema kotłami albo pompami ciepła. Pomaga uzyskać podobne opory poszczególnych gałęzi, ale nadal wymaga prawidłowego zwymiarowania instalacji i kontroli przepływów.

Automatyka analizuje zapotrzebowanie instalacji i dobiera odpowiednią liczbę pracujących urządzeń. Przy małym obciążeniu uruchamia jeden kocioł, a po wzroście zapotrzebowania dołącza drugi.

System może również zmieniać kolejność kotła prowadzącego, wyrównywać czas pracy jednostek oraz odpowiednio reagować na zgłoszoną awarię. Dokładny zakres funkcji zależy od zastosowanego sterowania i jego konfiguracji.

Drugi kocioł może nadal dostarczać ciepło do instalacji. W okresach przejściowych jego moc może wystarczyć do ogrzewania budynku, natomiast podczas największych mrozów może zapewnić jedynie część wymaganej wydajności.

Zaletą kaskady jest to, że awaria pojedynczej jednostki nie musi powodować całkowitego zatrzymania kotłowni.

Tak, jeżeli urządzenia są dopuszczone do takiej współpracy, a cały system został prawidłowo zaprojektowany i obliczony. W realizacji przy ul. Dzierżonia przyłącza obu kotłów połączono ze wspólnym kolektorem spalinowym.

Obliczenia muszą uwzględniać pracę jednego kotła oraz jednoczesną pracę obu urządzeń. Ważne są również szczelność, opory przepływu, ochrona przed cofaniem spalin i prawidłowe odprowadzenie kondensatu.

Ilość spalin zmienia się w zależności od liczby pracujących kotłów oraz ich chwilowej mocy. Przewód musi działać poprawnie zarówno przy minimalnym obciążeniu jednego urządzenia, jak i przy pełnej pracy całej kaskady.

Nieprawidłowo dobrany system może powodować zaburzenia spalania, błędy urządzeń, problemy z odprowadzeniem kondensatu albo ryzyko przepływu spalin w niewłaściwym kierunku.

Stacja zmiękczania wody ogranicza ilość składników odpowiedzialnych za twardość wody. Pomaga to zmniejszyć ryzyko powstawania osadów w wymiennikach, armaturze i przewodach instalacji.

Parametry przygotowanej wody muszą odpowiadać wymaganiom urządzeń oraz materiałom zastosowanym w instalacji. Nie każda instalacja wymaga identycznego sposobu uzdatniania.

Stacja dozująca umożliwia wprowadzenie do instalacji dokładnie określonej ilości odpowiedniego preparatu. Może to być na przykład inhibitor ograniczający procesy korozyjne.

Rodzaj i ilość środka powinny wynikać z badania parametrów wody, pojemności instalacji, zastosowanych materiałów oraz wytycznych producentów. Preparatów nie należy dodawać bez obliczenia wymaganej dawki i sprawdzenia ich zgodności z urządzeniami.

Nie. Inhibitor może być jednym z elementów ochrony instalacji, ale nie zastępuje prawidłowego przygotowania wody, odpowietrzenia, szczelności ani właściwego doboru materiałów.

Najlepszy efekt uzyskuje się wtedy, gdy uzdatnianie, dozowanie i późniejsza kontrola parametrów wody są traktowane jako jeden proces.

Kotłownia składa się z kilku urządzeń i obiegów wymagających ochrony przed przekroczeniem dopuszczalnego ciśnienia. Zawory bezpieczeństwa mogą zabezpieczać kotły, zbiornik ciepłej wody użytkowej oraz inne urządzenia ciśnieniowe.

Każdy zawór musi być dobrany do chronionego urządzenia, jego mocy, dopuszczalnego ciśnienia i wymaganej przepustowości. Liczba zaworów wynika z konstrukcji instalacji, a nie wyłącznie z łącznej mocy kotłowni.

Podczas podgrzewania woda zwiększa swoją objętość. W instalacji zamkniętej może to powodować wzrost ciśnienia. Zawór bezpieczeństwa chroni zbiornik przed przekroczeniem dopuszczalnej wartości.

Jego dobór, nastawa i sposób zamontowania muszą odpowiadać parametrom zbiornika oraz całej instalacji ciepłej wody użytkowej.

STB oznacza ogranicznik temperatury bezpieczeństwa. Skrót pochodzi od niemieckiej nazwy Sicherheitstemperaturbegrenzer.

Jest to element automatyki zabezpieczającej, którego zadaniem jest zatrzymanie wytwarzania ciepła po przekroczeniu dopuszczalnej temperatury. STB nie służy do zwykłego regulowania temperatury podczas codziennej pracy kotła.

Zakres badania zależy od rodzaju urządzeń, ich parametrów i ustalonej formy dozoru. Inspektor porównuje rzeczywiste wykonanie z dokumentacją, identyfikuje urządzenia, kontroluje ich oznakowanie oraz sprawdza zastosowany osprzęt ciśnieniowy i zabezpieczający.

Kontroli podlegają między innymi zawory bezpieczeństwa, ogranicznik temperatury bezpieczeństwa STB, nastawy zabezpieczeń oraz zgodność automatyki z przedstawionymi schematami. W zależności od zakresu odbioru wykonywane są również odpowiednie próby funkcjonalne.

Nie. Łączna moc kotłowni nie jest jedynym kryterium. Oddzielnie analizuje się rodzaj i parametry każdego kotła, zbiornika, naczynia wzbiorczego oraz pozostałych urządzeń ciśnieniowych.

Dopiero na tej podstawie ustala się, które elementy podlegają dozorowi i czy będzie to forma uproszczona, czy pełna.

Zakres dokumentacji zależy od zastosowanych urządzeń, ale zazwyczaj obejmuje opisy techniczne, deklaracje zgodności, schemat instalacji, plan rozmieszczenia urządzeń, dokumentację osprzętu zabezpieczającego, wykaz automatyki, wartości nastaw i instrukcje eksploatacji.

Dokumentacja musi odpowiadać rzeczywistemu wykonaniu kotłowni. Urządzenia, oznaczenia i nastawy przedstawione na schematach powinny być zgodne ze stanem znajdującym się w pomieszczeniu.

Po uruchomieniu kotły wymagają przeglądów, czyszczenia, pomiarów spalania oraz okresowej wymiany podzespołów. Jeżeli przed urządzeniami lub wokół nich nie pozostawiono wymaganej przestrzeni, niektóre czynności mogą być bardzo trudne albo wymagać demontażu części instalacji.

Właśnie dlatego kotły przy ul. Dzierżonia zostały zamontowane na specjalnej konstrukcji wsporczej, zapewniającej wygodny dostęp do urządzeń i ich podłączeń.

Wiedza zdobyta podczas projektowania i wykonywania kotłowni średniej oraz dużej mocy ma bezpośrednie zastosowanie również w instalacjach z pompami ciepła. Zmienia się rodzaj źródła ciepła, ale wiele podstawowych zagadnień inżynierskich pozostaje takich samych.

Dotyczy to między innymi:

Podobnie jak dwa kotły, także dwie lub większa liczba pomp ciepła mogą pracować w układzie kaskadowym. Automatyka uruchamia kolejne jednostki wraz ze wzrostem zapotrzebowania i może zmieniać urządzenie prowadzące, aby wyrównywać czas ich pracy.

W takiej instalacji trzeba szczególnie dopilnować wymaganych przepływów przez poszczególne pompy ciepła. Nierównomierny rozpływ wody może ograniczyć moc urządzeń, pogorszyć sprawność, powodować błędy przepływu albo utrudniać prawidłowe odszranianie jednostek powietrznych.

Doświadczenie zdobyte przy kolektorach kotłowych, równoważeniu przepływów i sterowaniu kaskadą ma więc bardzo konkretne zastosowanie także w systemach opartych na pompach ciepła.

Rozwiązania Carrier dla większych instalacji i układów kaskadowych opisujemy na stronie Pompy ciepła Carrier Wrocław.

Innym rozwiązaniem jest instalacja hybrydowa, w której pompa ciepła współpracuje z kotłem. Pompa może wtedy pokrywać podstawową część zapotrzebowania, natomiast kocioł jest uruchamiany przy większym obciążeniu, niskiej temperaturze zewnętrznej albo konieczności uzyskania wyższej temperatury wody.

Samo połączenie dwóch źródeł nie wystarcza. Trzeba określić:

Dobrze zaprojektowana automatyka powinna decydować, kiedy korzystniejsza jest samodzielna praca pompy ciepła, kiedy należy dołączyć kocioł oraz jak wykorzystać oba źródła bez wzajemnego zakłócania ich pracy.

Zarówno w kotłowni gazowej, jak i w instalacji z pompami ciepła, samo zastosowanie dobrego urządzenia nie gwarantuje dobrego rezultatu. O sprawności, bezpieczeństwie i trwałości decyduje cały układ: hydraulika, automatyka, jakość wody, zabezpieczenia, parametry pracy oraz dostęp serwisowy.

Szerokie doświadczenie zespołu 3E-HEATING pozwala wykorzystywać rozwiązania sprawdzone w dużych kotłowniach również przy projektowaniu kaskad pomp ciepła i instalacji hybrydowych. Dzięki temu źródło ciepła jest analizowane jako część całego budynku, a nie jako oddzielne urządzenie.

Więcej informacji można znaleźć w materiałach poświęconych następującym rozwiązaniom:

W instalacji średniej mocy nie można rozpatrywać źródła ciepła, hydrauliki, automatyki, systemu spalinowego, jakości wody i zabezpieczeń jako niezależnych elementów. Zmiana jednego rozwiązania może wpływać na działanie całego układu.

Dlatego 3E-HEATING prowadzi realizacje kompleksowo: od oceny warunków technicznych i przygotowania projektu, przez wykonanie konstrukcji oraz instalacji, aż po uruchomienie, dokumentację i późniejszy serwis.

Takie podejście wykorzystujemy zarówno w kotłowniach gazowych, jak i w kaskadach pomp ciepła oraz instalacjach hybrydowych. Celem jest stworzenie systemu, który będzie nie tylko sprawny w dniu odbioru, ale również bezpieczny, ekonomiczny i dostępny serwisowo podczas wieloletniej eksploatacji.
