Kotłownia gazowa 320 kW Wrocław – realizacja przy ul. Wiejskiej 9

Ostatnia aktualizacja: 31 sierpnia 2026

Kotłownia gazowa o mocy 320 kW przy ul. Wiejskiej 9 we Wrocławiu została wykonana jako układ kaskadowy złożony z trzech kotłów. Przy instalacji tej wielkości prawidłowa praca źródła ciepła zależy jednak nie tylko od samych urządzeń. Równie ważne są warunki panujące w pomieszczeniu, wentylacja, zabezpieczenie instalacji gazowej, ochrona kotłów przed niedoborem wody, właściwe utrzymywanie ciśnienia oraz usuwanie zanieczyszczeń z wody grzewczej.

To właśnie te mniej widoczne elementy często decydują o bezpieczeństwie, niezawodności i późniejszych kosztach eksploatacji kotłowni.

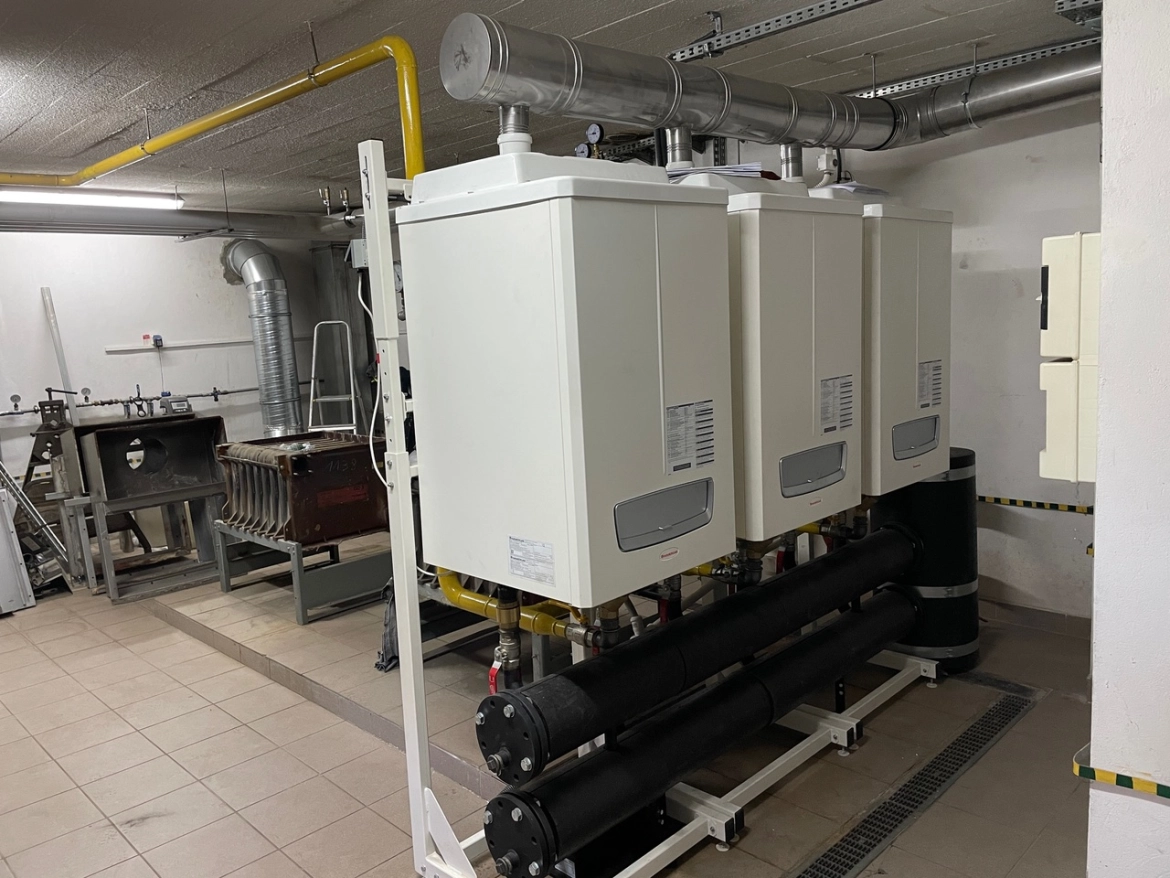

Na zdjęciu realizacji widać trzy kotły pracujące w kaskadzie. Urządzenia zostały zamontowane na przygotowanej konstrukcji, która zapewnia stabilne podparcie oraz dostęp potrzebny podczas obsługi i serwisowania.

Pod kotłami znajdują się zaizolowane kolektory hydrauliczne. Odpowiadają one za połączenie poszczególnych urządzeń ze wspólnym układem grzewczym. Nad kotłami wykonano wspólny system odprowadzania spalin, a całość uzupełniają instalacja gazowa, armatura i automatyka sterująca.

Właściwie zaprojektowana kotłownia musi łączyć:

Wentylacja nie jest dodatkiem montowanym po zakończeniu prac. Stanowi część projektu kotłowni i musi zostać dobrana do mocy urządzeń, rodzaju instalacji, sposobu doprowadzania powietrza do spalania oraz warunków panujących w pomieszczeniu.

Wentylacja nawiewna zapewnia kontrolowany dopływ powietrza do kotłowni. Jej przekrój, położenie i sposób wykonania nie mogą być przypadkowe. Należy uwzględnić między innymi łączną moc urządzeń, konstrukcję pomieszczenia oraz wymagania zastosowanych kotłów.

Nawiewu nie wolno zasłaniać, zmniejszać jego przekroju ani wykorzystywać jako miejsca do prowadzenia innych instalacji. Takie pozornie niewielkie zmiany mogą zaburzyć działanie całego systemu.

Wentylacja wywiewna odprowadza powietrze z pomieszczenia i pomaga utrzymać prawidłowe warunki pracy urządzeń. Jej położenie i wydajność również wynikają z obliczeń oraz przyjętych rozwiązań projektowych.

W trakcie eksploatacji należy kontrolować drożność zarówno nawiewu, jak i wywiewu. Szczególnie istotne jest sprawdzenie, czy otwory nie zostały zasłonięte podczas późniejszych remontów, składowania materiałów albo wykonywania dodatkowych instalacji.

W kotłowni o łącznej mocy urządzeń gazowych przekraczającej 60 kW należy zastosować urządzenie sygnalizacyjno-odcinające dopływ gazu. W przypadku realizacji o mocy 320 kW jest to jeden z podstawowych elementów bezpieczeństwa.

System może obejmować:

Wykrycie niebezpiecznego stężenia gazu powinno wywołać alarm oraz odpowiednią reakcję systemu, w tym odcięcie dopływu paliwa.

Gaz ziemny, którego głównym składnikiem jest metan, jest lżejszy od powietrza. Dlatego detektory przeznaczone do jego wykrywania umieszcza się w górnej strefie pomieszczenia, najczęściej pod stropem.

Dokładne miejsce montażu określa projekt oraz dokumentacja producenta systemu. Trzeba uwzględnić rozmieszczenie urządzeń gazowych, ukształtowanie stropu, podciągi, wnęki i strumienie powietrza. Detektor umieszczony w przypadkowym miejscu może zbyt późno zareagować na wyciek.

Samo zamontowanie detektora nie kończy sprawy. System powinien być okresowo kontrolowany zgodnie z dokumentacją producenta i zasadami przyjętymi dla danego obiektu.

Podczas przeglądu sprawdza się między innymi:

Wentylacja i system detekcji pełnią różne funkcje. Prawidłowy nawiew i wywiew nie zastępują czujników gazu, a obecność detektorów nie zwalnia z wykonania właściwej wentylacji.

Kolejnym ważnym elementem jest zabezpieczenie źródła ciepła przed pracą przy zbyt małej ilości wody w instalacji. Prawidłowa nazwa takiego urządzenia to zabezpieczenie stanu wody, ogranicznik minimalnego poziomu wody albo czujnik niskiego stanu wody.

W praktyce stosowane są między innymi urządzenia pływakowe, takie jak ograniczniki poziomu wody serii SYR 933. Urządzenie nadzoruje stan instalacji i po wykryciu niedoboru wody przekazuje sygnał powodujący bezpieczne zatrzymanie źródła ciepła.

Taka ochrona ogranicza ryzyko:

Nie należy utożsamiać zabezpieczenia stanu wody wyłącznie z pomiarem ciśnienia. Czujnik ciśnienia i ogranicznik poziomu mogą odpowiadać za inne stany pracy instalacji.

Każdy kocioł i cała kaskada muszą być objęte skuteczną ochroną przed niedoborem wody. Nie oznacza to jednak, że w każdym układzie należy zamontować identyczny, osobny czujnik pływakowy przy każdym urządzeniu. Ostateczne rozwiązanie wynika z projektu, sposobu połączenia kotłów, wyposażenia fabrycznego oraz wymagań ich producenta.

W typowym zakresie temperatur pracy instalacji grzewczej woda zwiększa swoją objętość podczas ogrzewania i zmniejsza ją podczas stygnięcia. Jest to naturalne zjawisko fizyczne nazywane rozszerzalnością cieplną.

W szczelnej instalacji nie przybywa i nie ubywa wody. Zmienia się jednak przestrzeń, jakiej w danym momencie potrzebuje znajdująca się w niej woda.

Jeżeli w zamkniętym układzie nie zapewniono miejsca na przejęcie zwiększającej się objętości, podczas nagrzewania ciśnienie zaczęłoby gwałtownie rosnąć. Mogłoby to doprowadzić do otwarcia zaworu bezpieczeństwa, utraty wody z instalacji, a w skrajnym przypadku do uszkodzenia jej elementów.

Po ostygnięciu wody pojawiłby się problem odwrotny: spadek ciśnienia, możliwość zasysania powietrza i ryzyko niewłaściwej pracy pomp oraz kotłów.

Współczesne instalacje grzewcze wykonuje się najczęściej jako układy zamknięte, pracujące pod ciśnieniem. Jednym z ich podstawowych elementów jest naczynie wzbiorcze przeponowe.

Wewnątrz naczynia znajdują się dwie przestrzenie oddzielone elastyczną przeponą albo wymiennym workiem membranowym:

Kiedy woda się nagrzewa i zwiększa swoją objętość, część wody wpływa do naczynia. Membrana przesuwa się, a gaz po drugiej stronie zostaje sprężony. Gdy instalacja stygnie, sprężony gaz wypycha wodę z naczynia z powrotem do układu.

Dzięki temu ciśnienie w instalacji pozostaje w bezpiecznym zakresie.

Ciśnienie wstępne po stronie gazowej nie może być ustawione przypadkowo. Dobiera się je między innymi na podstawie:

Znaczenie ma więc nie tylko wysokość całego budynku, lecz także miejsce wykonania kotłowni i położenie najwyższych elementów instalacji.

Zbyt niskie albo zbyt wysokie ciśnienie wstępne ogranicza użyteczną pojemność naczynia. Może również powodować duże wahania ciśnienia, częste dopuszczanie wody albo niepotrzebne otwieranie zaworów bezpieczeństwa.

Im większa instalacja, tym większa jest całkowita ilość znajdującej się w niej wody. W rozbudowanych budynkach, sieciach grzewczych i dużych kotłowniach wymagane naczynie przeponowe może osiągnąć znaczną pojemność.

Można zastosować jedno większe naczynie albo odpowiednio zaprojektowany zespół naczyń. Nie zawsze jest to jednak rozwiązanie najbardziej funkcjonalne. Trzeba uwzględnić między innymi:

W dużych profesjonalnych instalacjach alternatywą może być automatyczna stacja utrzymania ciśnienia z kompresorem, określana niekiedy jako kompensomat.

Stacja kompresorowa składa się zazwyczaj z naczynia przeponowego, sprężarki, zaworu upustowego, czujnika ciśnienia oraz sterownika.

Jej działanie odbywa się automatycznie:

Takie rozwiązanie umożliwia precyzyjne utrzymywanie ciśnienia w zadanym zakresie. Niektóre stacje można również połączyć z układem automatycznego uzupełniania wody, odgazowania oraz systemem zarządzania budynkiem.

Samo kompensowanie rozszerzalności nie powinno być mylone z uzupełnianiem przecieków. Jeżeli instalacja często pobiera nową wodę, należy znaleźć przyczynę ubytku, zamiast jedynie zwiększać częstotliwość automatycznego napełniania.

Woda obiegowa może przenosić pozostałości po montażu, produkty korozji, cząstki uszczelnień, piasek oraz magnetyt, czyli bardzo drobny, czarny osad powstający między innymi w wyniku korozji elementów stalowych.

Zanieczyszczenia mogą odkładać się w:

Dlatego ochrona instalacji nie powinna kończyć się na jednorazowym przepłukaniu przewodów przed uruchomieniem.

Filtr siatkowy zatrzymuje cząstki większe od oczek zastosowanego wkładu. Cały strumień wody musi przejść przez siatkę.

W miarę gromadzenia się zanieczyszczeń wolna powierzchnia wkładu maleje. Rośnie wtedy opór przepływu, a pompa musi pokonać coraz większą różnicę ciśnienia.

Filtry siatkowe skutecznie wychwytują większe zanieczyszczenia, ale wymagają regularnego czyszczenia. Zwykle trzeba w tym celu zatrzymać przepływ, odciąć urządzenie od instalacji i wyjąć wkład.

Odmulnik, nazywany również separatorem zanieczyszczeń, nie powinien być utożsamiany ze zwykłym filtrem siatkowym. W jego komorze zmieniają się warunki przepływu, dzięki czemu cząstki tracą energię, oddzielają się od wody i opadają do dolnej części urządzenia.

Zanieczyszczenia są gromadzone poza zasadniczą drogą przepływu. Dlatego prawidłowo dobrany odmulnik może utrzymywać stosunkowo mały i stabilny opór nawet wtedy, gdy zebrał już pewną ilość osadu.

Nowoczesne separatory potrafią stopniowo usuwać bardzo drobne cząstki podczas kolejnych obiegów wody przez instalację. Wiele modeli można opróżnić przez zawór spustowy bez rozbierania całego urządzenia.

Magnetyt i inne ferromagnetyczne produkty korozji mogą mieć bardzo małe rozmiary. Część z nich przedostałaby się przez zwykłą siatkę.

Odmulnik magnetyczny wykorzystuje silny magnes do wychwytywania takich cząstek. Jest to szczególnie ważne dla ochrony nowoczesnych pomp obiegowych, zaworów oraz niewielkich kanałów znajdujących się w wymiennikach ciepła.

Podczas czyszczenia odmulnika magnetycznego najpierw usuwa się albo odsuwa magnes zgodnie z instrukcją producenta, a następnie wypłukuje zgromadzony osad.

Filtroodmulnik łączy kilka metod oczyszczania wody. W zależności od konstrukcji może zawierać:

Takie rozwiązanie może zapewniać bardzo skuteczną ochronę instalacji, ale znajdujący się wewnątrz wkład filtracyjny nadal może się zatkać. Dlatego filtroodmulnik wymaga kontroli i obsługi zgodnej z dokumentacją jego producenta.

Nie należy więc zakładać, że każdy odmulnik ma filtr wewnętrzny. Wkład siatkowy występuje tylko w urządzeniach o konstrukcji łączącej filtrację z separacją.

Najbardziej miarodajnym objawem jest wzrost różnicy ciśnienia pomiędzy stroną przed filtrem i za filtrem. W większych instalacjach warto przewidzieć punkty pomiarowe albo manometry umożliwiające sprawdzenie tego parametru.

Możliwe objawy zatkania filtra lub wkładu filtroodmulnika to:

Objawy te mogą przypominać awarię pompy, błędne działanie automatyki albo niewłaściwe wyregulowanie instalacji. Dlatego przed wymianą kosztownych elementów należy sprawdzić również filtr, odmulnik oraz różnicę ciśnienia na tych urządzeniach.

Otwieranie filtra znajdującego się pod ciśnieniem jest niedopuszczalne. Sposób odcięcia, opróżnienia, rozebrania i ponownego uruchomienia musi być zgodny z konstrukcją urządzenia oraz instrukcją producenta.

Filtr ani odmulnik nie usuwają z wody wszystkich substancji rozpuszczonych. Nie zastępują prawidłowego przygotowania wody do napełniania instalacji, kontroli jej parametrów ani stosowania odpowiedniej ochrony przed korozją.

Dobre zabezpieczenie instalacji powinno łączyć:

Rozszerzalność cieplna i konieczność ochrony wody obiegowej nie zależą od tego, czy źródłem ciepła jest kocioł gazowy, pompa ciepła czy urządzenie elektryczne.

Zabezpieczenia te są potrzebne między innymi w:

Pompy ciepła oraz współpracujące z nimi wymienniki mogą być szczególnie wrażliwe na ograniczenie przepływu i obecność magnetytu. Dlatego zarówno dobór naczynia wzbiorczego, jak i ochrona instalacji przed zanieczyszczeniami muszą obejmować cały układ, a nie tylko samo urządzenie grzewcze.

Więcej informacji o doborze, montażu i serwisie znajdziesz na stronie Pompy ciepła Wrocław.

Automatyka kaskadowa uruchamia odpowiednią liczbę kotłów w zależności od aktualnego zapotrzebowania budynku na ciepło. Przy mniejszym obciążeniu może pracować jedno urządzenie. Wraz ze wzrostem zapotrzebowania sterownik dołącza kolejne źródła.

Prawidłowe sterowanie powinno zapewniać:

Automatyka nie zastępuje właściwie wykonanej hydrauliki, czystej instalacji ani zabezpieczeń. Łączy ich działanie w jeden spójny system.

Przegląd kotłowni o mocy 320 kW nie powinien ograniczać się do otwarcia obudów kotłów. Kontroli wymagają również elementy współpracujące ze źródłem ciepła.

Zakres okresowej obsługi powinien uwzględniać między innymi:

Wyniki kontroli powinny być dokumentowane. Dzięki temu można śledzić stan urządzeń, terminy kalibracji detektorów oraz powtarzające się alarmy lub nieprawidłowości.

Nie. Wentylacja zapewnia wymianę powietrza w pomieszczeniu, natomiast detektor rozpoznaje niebezpieczne stężenie gazu i uruchamia odpowiednią reakcję systemu.

Metan jest lżejszy od powietrza i po uwolnieniu unosi się w górną część pomieszczenia. Dokładne miejsce detektora musi jednak wynikać z projektu i instrukcji jego producenta.

Jest to urządzenie chroniące kocioł lub układ grzewczy przed pracą przy niedostatecznej ilości wody. Po wykryciu niebezpiecznego stanu powinno zatrzymać źródło ciepła albo przekazać sygnał do układu zabezpieczeń.

W typowym zakresie pracy ogrzewana woda zwiększa swoją objętość. W zamkniętej instalacji zmianę tę musi przejąć naczynie wzbiorcze albo automatyczna stacja utrzymania ciśnienia.

Dobór zależy między innymi od pojemności wodnej instalacji, zakresu temperatur, wysokości statycznej, wymaganego ciśnienia minimalnego oraz ciśnienia otwarcia zaworów bezpieczeństwa.

Takie rozwiązanie stosuje się przede wszystkim w większych instalacjach, w których potrzebna jest wysoka stabilność ciśnienia, kontrola automatyczna albo ograniczenie miejsca zajmowanego przez klasyczne naczynia przeponowe.

Filtr zatrzymuje zanieczyszczenia na wkładzie, który stopniowo zwiększa opór przepływu. Odmulnik oddziela cząstki i gromadzi je poza zasadniczym strumieniem wody, dzięki czemu może zachowywać mniejszy i bardziej stabilny spadek ciśnienia.

Nie. Wkład siatkowy występuje w filtroodmulnikach i innych urządzeniach łączących kilka metod oczyszczania. Klasyczny separator zanieczyszczeń może działać bez siatki.

Najlepszym sposobem jest pomiar różnicy ciśnienia przed filtrem i za nim. Objawami mogą być również zmniejszony przepływ, niedogrzewanie obiegów, alarmy kotła, zwiększona różnica temperatury między zasilaniem i powrotem oraz głośniejsza praca pompy.

Magnes wychwytuje magnetyt i inne drobne ferromagnetyczne produkty korozji. Chroni w ten sposób pompy, zawory, przepływomierze oraz wymienniki ciepła.

Należy zabezpieczyć cały układ hydrauliczny, niezależnie od rodzaju źródła ciepła. Dokładny zestaw urządzeń wynika z projektu, pojemności instalacji, zastosowanych materiałów i wymagań producenta pompy ciepła.

Kotłownia gazowa 320 kW przy ul. Wiejskiej 9 we Wrocławiu pokazuje, że poprawnie wykonane źródło ciepła to znacznie więcej niż trzy połączone kotły. O jakości instalacji decydują również właściwa wentylacja, aktywne zabezpieczenie gazowe, ochrona przed niedoborem wody, stabilizacja ciśnienia, czystość wody obiegowej, automatyka oraz zapewnienie dostępu do kontroli i serwisowania.
